临沂大学建筑学院
《土木工程材料》试验报告
试验项目: 水泥胶砂强度试验(ISO法)
专业班级: 土木工程二班
实验分组: 第一组
试验地点: 试验三区106建筑材料试验室
试验时间: 2014.11.3 14:00-16:00
指导教师:
(说明:试验成绩=报告成绩×个人权重,个人权重平局值为1,试验成绩最大为90~100)
项目名称:水泥胶砂强度试验(ISO法)
一.试验目的
掌握水泥胶砂强度的试验方法,测定水泥胶砂强度在规定龄期的抗压强度和抗折强度,评定水泥的强度等级。
二.试验仪器及耗材
行星式水泥砂浆搅拌机,胶砂振实台,模套,试模(为三联模,每个模槽内腔尺寸为40mm×40mm×160mm),抗折试验台,抗压试验机及抗压夹具,刮平直尺,台秤,浅盘,料勺等。42.5水泥,水,标准砂等。
三.实验步骤
1.试模准备
成型前将试模擦干净,四周的模板与底座的接触面应涂上一层黄油,紧密装配,防止漏浆,内壁均匀刷一薄层机油。
2.配合比
试验应采用中国ISO标准砂。中国ISO标准砂单级分包装,也可以各级预配合以(1350±5)g量的塑料袋混合包装。胶砂的质量比为:水泥:标准砂:水=1:3:0.5。每成型三条试件,需要称量42.5水泥(450±2)g,标准砂(1350±5)g,拌合水量为(225±1)g。

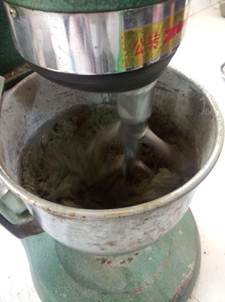

3.胶砂制备
将水加入搅拌锅里,再加入水泥,锅放在固定架上,上升至固定位置,然后立即开动搅拌机,低速搅拌30s后,在第二个30s开始时,均与的将标准砂加入。当各级砂为分装时,从最粗粒级开始,一次将所需的各级砂加完。再高速搅拌30s,停拌90s,在第一个15s内,用一胶皮刮具将叶片和锅壁上的胶砂刮入锅中间,在高速下继续搅拌60s,各个搅拌时间误差应在±1s内。
4.试件成型
胶砂制备后立即进行试件成型。将空试模和模套固定在振实台上,用勺子从搅拌锅里将胶砂分两层装入试模。装第一层时,每层约放300g胶砂,用大播料器垂直架在模套顶部沿每个模槽来回一次将料播平,接着振实60次。再装第二层胶砂,用小料播平器播平,再振实60次。移走模套,从振实台上取下试模,用金属直尺以近似90°的角度架在试模顶的一端,然后沿试模长度方向以横向锯割动作慢慢向另一端移动,一次将超过试模部分的胶砂刮去,并用同一直尺近似水平的情况将试体表面抹平。在试模上做标记或加字条,标明试件编号和试件相对振实台的位置。
5.试件养护
立即将将做好标记的试模放入雾室或养护箱的水平架子上养护,养护至20-24h后,取出脱膜。脱膜前,用防水墨汁或颜料笔对试件进行编号和做其他标记。两个龄期以上的试件在编号时,应将同一试模中的三条试件分在两个龄期内。试件脱膜后,应立即放入恒温水槽中养护,养护温度(20±1)℃,养护期间试件之间应留有间隙至少5mm,水面至少要高出试件5mm。
6.强度测定
试件龄期是从水泥加水搅拌开始计时。各龄期的试件必须在规定的时间内进行强度试验,规定为:24h±15min、48h±30min、72h±45min、7d±2h、>28d±8h。在强度试验前15min,将试件从水中取出,用湿布覆盖。

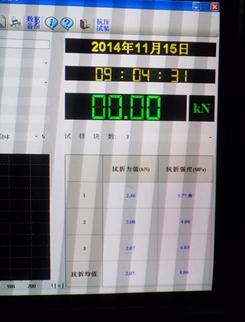

A.抗折强度测定
a.测定前,将抗折试验夹具的圆柱表面清理干净,并调整杠杆,使其处于平衡状态。
b.擦去试件表面水分和砂粒,并将试件放入抗折夹具内,使试件侧面与圆柱接触,试件长轴垂直于支撑圆柱。
c.通过加荷圆柱以(50±10)N/s的速度均匀的将荷载垂直地加在棱柱体相对侧面上,直至折断,记录下来荷载Ff (N)。。
d.抗折强度Rf按下式计算(精度至0.1MPa),即Rf=1.5FfL/b3
式中:Rf——单个试件抗折强度,MPa;
Ff——破坏荷载,N;
L——支撑圆柱之间的距离,mm;
b——棱柱体正方形截面的边长,mm;
e.抗折强度确定 以一组三个试件测定值的算术平均值为抗折强度的测定结果。当三个强度值中有超出平均值±10%时,应剔除后再取平均值作为抗折强度实验结果。

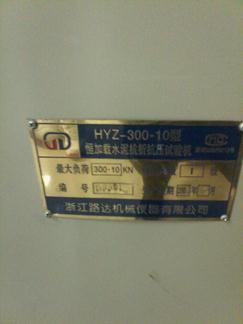

B.抗压强度测定
a.抗折试验后的六个断块,应立即进行抗压试验。抗压强度试验需要抗压夹具进行,以试件的侧面作为受压面,并使夹具对准压力机压板中心。
b.以(2400±200)N/s的速率均匀地荷至破坏,记录破坏荷载F(N)。
c.抗压强度Rc按下式计算(精确至0.1MPa),即RC=
式中:RC——单个试件抗压强度,MPa;
FC——破坏荷载,N;
A——受压面积(40mm×40mm),mm2
d.抗压强度确定 以一组3个试件得到的6个抗压强度测定值的算术平均值为试验结果,如果6个平均之中有一个超过他们平均数的±10%,则应剔除这个结果,而剩下的5个平均数为试验结果。如果5个测定值中有再超过他们平均数的±10%的,则此组结果作废。

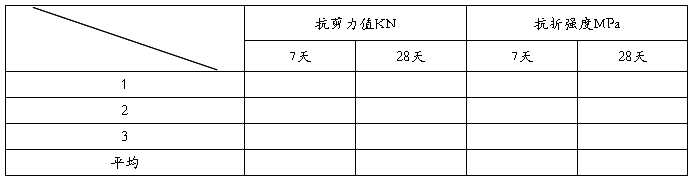

7.实验数据记录
8.总结
第二篇:实验2:胶砂强度
建管8
建材实验2:水胶比和粉煤灰对胶砂强度的影响蔡亚庆 2008010200
建管8 蔡亚庆
学号:2008010200
建管8 蔡亚庆 2008010200
实验2:水胶比和粉煤灰对胶砂强度的影响
建管8 蔡亚庆 2008010200
建管8 蔡亚庆 2008010200
建管8 蔡亚庆 2008010200
建管8 蔡亚庆 2008010200
建管8 蔡亚庆 2008010200
建管8 蔡亚庆 2008010200
