倒车雷达线路板检验测试标准 万向精工汽车电子研究所

倒车雷达线路板检验测试标准

20xx年6月29日

目录

倒车雷达线路板检验测试标准 万向精工汽车电子研究所

1 范围.......................................................................................................................... 1

2 引用文件 .................................................................................................................... 1

3 测试标准................................................................................................................... 1

3.1 外观测试标准.................................................................................................... 1

3.2 上电测试标准.................................................................................................... 1

3.3 功能测试........................................................................................................... 1

3.4 耐温测试........................................................................................................... 1

3.5 耐振动测试 ....................................................................................................... 2

4 电性能测试（标准测试条件：25±3°C，35%到60%相对湿度）.................................. 2

4.1 电压衰减测试.................................................................................................... 2

5 4.2 耐压测试........................................................................................................... 2 模块结构图 ............................................................................................................... 2

5.1 功能结构框图 ................................................................................................. 2

5.2 模块外部接口定义............................................................................................. 3

6 环境测试（标准测试条件：25±3°C，35%到60%相对湿度） ..................................... 3

6.1 距离测试.................................................................................................................. 3

6.1.1 以墙面为障碍物的距离测试 ..................................................................... 3

6.1.2 以PVC 棒为障碍物的距离测试............................................................... 3

7 探头主要测试参数（与探头配套所得）....................................................................... 4

8 电路板外形图 ............................................................................................................. 4

倒车雷达线路板检验测试标准 万向精工汽车电子研究所

倒车雷达线路板检验测试标准

1 范围

本规范规定了倒车雷达主机线路板电路测试的详细要求。本规范的目的保证批量生产的倒车雷达线路板质量合格。

2 引用文件

GB 3431.2–1986 半导体集成电路文字符号 引出端功能符号；

汽车7637方案；

JB 2261 汽车应用电气设备基本技术条件；

GB/T 2828 逐批检查计数抽样程序及抽样表；

GB_18655（2002）用于保护车载接收机的无线电骚扰特性的限值和测量方法。

根据以上文件进行法规试验。

3 测试标准

本标准主要包括：外观测试标准、上电测试标准、功能测试标准、耐温测试标准、耐振动寿命测试标准和电性能测试标准。

3.1 外观测试标准

1）主机元件摆放整、表面清洁无污垢。

2）三防漆分布均匀。

3）器件无明显的短路。

3.2 上电测试标准

1）电源电压为DC13V±10%，主控芯片的工作电压为DC5V±2%，在该范围内为合格，否则不合格。

2）电流测试：主机的总体电流不超过400mA。超过则为不合格。

3.3 功能测试

1）发出的超声波频率为58KH±2%，充电时电压比电源电压低0.5V，输出激励波高电平电压为12V±10%，低电平电压为0V±10%。

2）蜂鸣器电压为12V，频率为2300±200HZ。

3）接受到有用信号电压最小峰峰值为1.5V±2%。

3.4 耐温测试

1

倒车雷达线路板检验测试标准 万向精工汽车电子研究所

1) 将倒车雷达线路板放入高温箱中，探头放置在高温箱外，温度升高至85℃，

持续120 分钟后，进行距离测试。

2）将倒车雷达线路板放入低温箱中，探头在低温箱外部，温度降低至-40℃，持续120 分钟后，进行低温功能测试。

3.5 耐振动测试

随机抽取一定数量的常温合格产品对其做振动实验。（抽样比例待定）

4 电性能测试（标准测试条件：25±3°C，35%到60%相对湿度）

4.1 电压衰减测试

将接有显示的整机模块接上可调电源，电压从12V 开始衰减，每个单位0.1V。要求 电压衰减至最低5V 的时候，将探头放在距墙壁0.3 米、1.0 米、1.5 米3个距离的位置，观察显示距离，要求能正确显示距离。（四个探头要分别进行测试）

4.2 耐压测试

将接有显示的整机模块接上可调电源，电压从12V 开始增加，每个单位0.1V。要求 电压升高至18V，将探头放在距墙壁0.3 米、1.0 米、1.5 米3 个距离的位置，观察显示距离，要求能正确显示距离。（四个探头要分别进行测试）补充说明：以上两个测试方案只限于数码管显示的简单的单片机显示方案，如采用其他较大功率的显示方案耐压值须重新测试评估；另测试距离均先用米尺测量并做标记。

5 模块结构图

功能结构框图

2

倒车雷达线路板检验测试标准 万向精工汽车电子研究所

5.2 模块外部接口定义

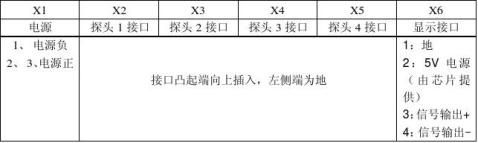

接口对照表

6 环境测试（标准测试条件：25±3°C，35%到60%相对湿度）

6.1 距离测试

6.1.1 以墙面为障碍物的距离测试

测试方法：

选择一竖直的玻璃平面或者混凝土墙面作为障碍物平面，以墙面为原点向外量出1.5米长的距离，将超声波探头朝向障碍物平面，在范围距离内缓慢移动，将显示器显示距离同实际距离比较，允许最大误差为0.1 米（±0.05米）。 6.1.2 以PVC 棒为障碍物的距离测试

测试一：

将超声波探头固定于任意水平位置，以探头为原点向外量出1.0米的距离， 用直径为

3

倒车雷达线路板检验测试标准 万向精工汽车电子研究所 75mm 的PVC 棒在0.3 米— 1.0 米的距离内缓慢移动，要求能探测到的最远距离不小于1.0 米（目前国内最领先的技术指标），将探测到的距离与实际距离进行比较，允许探测值与实际值的最大误差为0.1 米（±0.05 米）。

测试二：

将超声波探头固定于任意水平位置，以探头为原点向外量出1.0 米的距离，用直径为75mm 的PVC 棒在0.3 米— 1.0米的距离内缓慢移动，要求能探测到的最远距离不小于1.0米，将探测到的距离与实际距离进行比较，允许探测值与实际值的最大误差为0.1 米（±0.05 米）。

7 探头主要测试参数（与探头配套所得）

1）测墙面信号强度：距离为1.5米，信号强度为1.84~2.48V时，电路板能检测到波形；距离为1.0米，信号强度为2.96~3.28V时，电路板能检测到波形；距离为0.5米，信号强度为3.68~4.08V时，电路板能检测到波形。

2）测PVC管信号强度：距离为1.0米，信号强度为1.04~1.28V时，电路板能检测到波形；距离为0.5米，信号强度为2.08~3.04V时，电路板能检测到波形。

3）在激励波后的余振要控制在1.2ms以内。

8 电路板外形图
