CCNA期末实训报告

时间：2026.4.7

实训报告

课程 CCNA

专业 计算机网络技术

学生姓名田赞

学号 09310313

班级 09网络3班

指导教师 卢艳芝

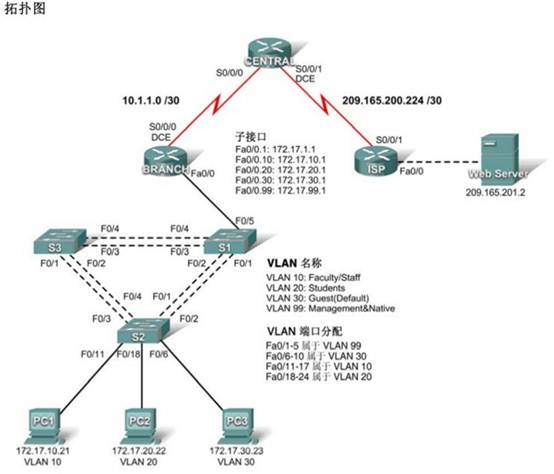

一、实验拓扑图：

二、实验要求：

配置静态路由和默认路由

添加并连接 BRANCH 路由器

添加并连接交换机

添加并连接 PC

执行基本设备配置

配置 OSPF 路由

配置 STP

配置 VTP

配置 VLAN

检验端到端连通性

三、步骤：一，添加设备（改名）与连线 (----------)

(1)

s1:f0/1---s2:f0/2 s1:f0/2---s2:f0/1 s1:f0/3---s3:f0/3 s1:f0/4---s3:f0/4 s1:f0/5---BRANCH:f0/0 s2:f0/3---s3:f0/1 s2:f0/4---s3;f0/2

BRANCH:S0/0/0----CENTRAL:S0/0/0

时钟频率用 64000 bps

二，交换机部分

(2)vtp: S1为服务模式， S2 S3为客户模式，域名CCNA 密码： cisco ---------

(3)创VLAN并改名 ： VLAN 10 - Faculty/Staff

VLAN 20 - Students

VLAN 30 - Guest(Default)

VLAN 99 - Management&Native ----------

（4）交换与交换，交换于路由之间都设为中继端口: S1的F0/1 - 5 口 S2和S3的F0/1 - 4 口

(5)相应的子接口加入到 vlan：S1 的 Fa0/1-5 在 VLAN 99 中

S2 和 S3 的 Fa0/1-4 在 VLAN 99 中

Fa0/11-17 在 VLAN 10 中

Fa0/18-24 在 VLAN 20 中

S1 的 Fa0/6-10 在 VLAN 30 中

S2 和 S3 的 Fa0/5-10 在 VLAN 30 中-------------

（6）S1设为跟桥(stp):s1(config)#spanning-tree

s1(config)#spanning-tree vlan 1 priority 4096

s1(config)#spanning-tree vlan 10 priority 4096

s1(config)#spanning-tree vlan 20 priority 4096

s1(config)#spanning-tree vlan 30 prioirty 4096

s1(config)#spanning-tree vlan 99 priority 4096

（三）交换与路由部分

(7)要使vlan之间能通信，在BRANCH路由器上配置单臂路由接口为f0/0：

#int f0/0.1

(config-subif)# encapsulation dot1q 1

(config-subif)#ip address 172.17.1.1 255.255.255.0

#exit

#int f0/0.10

(config-subif)# encapsulation dot1q 10

(config-subif)#ip address 172.17.10.1 255.255.255.0

#exit

#int f0/0.20

(config-subif)# encapsulation dot1q 20

(config-subif)#ip address 172.17.20.1 255.255.255.0

#exit

#int f0/0.30

(config-subif)# encapsulation dot1q 30

(config-subif)#ip address 172.17.30.1 255.255.255.0

#exit

******将适当的接口配置为中继模式并指定 VLAN 99 为本征 VLAN。

#int f0/0.99

(config-subif)# encapsulation dot1q 99 native

(config-subif)#ip address 172.17.99.1 255.255.255.0------

#exit

（四）路由部分

(8)配置 OSPF 路由：

步骤一， 在 CENTRAL 上配置 OSPF

#route ospf 1

#netword 10.1.1.0 0.0.0.3 area 0

在 CENTRAL 的适当接口上禁用 OSPF 更新)

CENTRAL(route)#route ospf 1

CENTRAL(config-route)#passive-interface s0/0/1

步骤二， 在 BRANCH 上配置 OSPF:

BRANCH(route)#route ospf 1

BRANCH(config-route)#netword 172.17.1.0 0.0.0.255 area 0

BRANCH(config-route)#netword 172.17.10.0 0.0.0.255 area 0

BRANCH(config-route)#netword 172.17.20.0 0.0.0.255 area 0

BRANCH(config-route)#netword 172.17.30.0 0.0.0.255 area 0

BRANCH(config-route)#netword 172.17.99.0 0.0.0.255 area 0

BRANCH(config-route)#netword 10.1.1.0 0.0.0.3 area 0 ..............

在 BRANCH 的适当接口上禁用 OSPF 更新

BRANCH(route)#route ospf 1

BRANCH(config-route)#passive-interface f0/0.1

BRANCH(config-route)#passive-interface f0/0.10

BRANCH(config-route)#passive-interface f0/0.20

BRANCH(config-route)#passive-interface f0/0.30

BRANCH(config-route)#passive-interface f0/0.99 --------------

（9）. 配置从 ISP 到 CENTRAL 的静态路由

ISP（config）#ip route 10.1.1.0 255.255.255.252 s0/0/1

ISP（config）#ip route 172.17.1.0 255.255.255.0 s0/0/1

ISP（config）#ip route 172.17.10.0 255.255.255.0 s0/0/1

ISP（config）#ip route 172.17.20.0 255.255.255.0 s0/0/1

ISP（config）#ip route 172.17.30.0 255.255.255.0 s0/0/1

ISP（config）#ip route 172.17.99.0 255.255.255.0 s0/0/1

步骤 . 配置从 CENTRAL 到 ISP 的默认路由

CENTRAL(config)ip route 0.0.0.0 0.0.0.0 s0/0/1

(10) 给VLAN 99 本征 VLAN配 ip,网关:

s1(config)int vlan 99

s1(config-if)#ip address 172.17.99.11 255.255.255.0

s1(config-if)#exit

s1(config)#ip default-gateway 172.17.99.1

s2(config)int vlan 99

s1(config-if)#ip address 172.17.99.12 255.255.255.0

s1(config-if)#exit

s1(config)#ip default-gateway 172.17.99.1

s3(config)int vlan 99

s1(config-if)#ip address 172.17.99.13 255.255.255.0

s1(config-if)#exit

s1(config)#ip default-gateway 172.17.99.1

(11)

s1(f0/1 - 5)属于本征VLAN 99

s1#int ra f0/1 - 5

s1#switchport native vlan 99

s2(f0/1 - 4)属于本征VLAN 99

s2#int ra f0/1 - 4

s2#switchport native vlan 99

s3(f0/1 - 4)属于本征VLAN 99

s3#int ra f0/1 - 4

s3#switchport native vlan 99

(12) 将连接到 PC 的 S2 端口配置为接入模式，

s2#int f0/18

s2#switchport mode access

第二篇：CCNA实训报告

一、 IP通信原理

二、 ＶＬＡＮ与单臂路由

三、 三层交换与ｄｈｃｐ中继

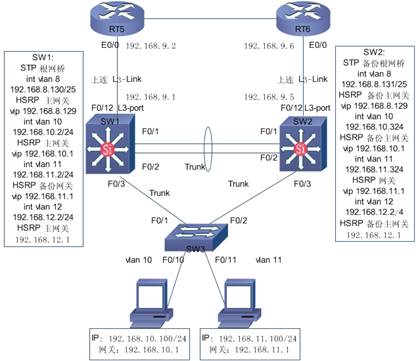

四、 链路捆绑与ＳＴＰ

五、 ＨＳＲＰ与上行链路跟踪

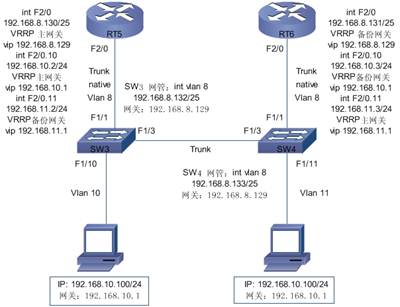

六、 ＶＲＲＰ网关备份

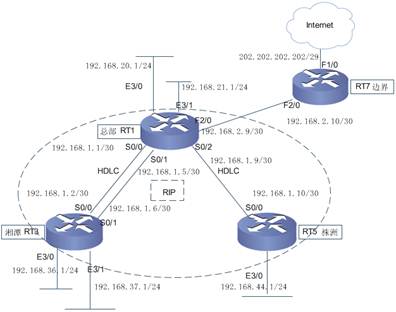

七、 ＲＩＰ组网实验

八、 实训心得

一、 IP通信原理

一、 实验拓扑

二、 实验目的

通过配置实现长沙、株洲、湘潭的PC机之间能互相Ping通，使分公司的PC能访问总部的web服务器

三、 实验配置

1、 长沙路由器的基本配置

Router(config)#hostname ChangSha

ChangSha(config)#no ip domain-lookup

ChangSha(config)#enable secret ip

ChangSha(config)#line console 0

ChangSha(config-line)#logging sy

ChangSha(config-line)#password ip

ChangSha(config-line)#login

ChangSha(config-line)#exit

ChangSha(config)#line aux 0

ChangSha(config-line)#logging sy

ChangSha(config-line)#password bluefox

ChangSha(config-line)#login

ChangSha(config-line)#exit

ChangSha(config)#line vty 0 4

ChangSha(config-line)#password bluefox

ChangSha(config-line)#login

2、 株洲路由器的基本配置

Router(config)#hostname ZhuZhou

ZhuZhou(config)#no ip domain-lookup

ZhuZhou(config)#line console 0

ZhuZhou(config-line)#exit

ZhuZhou(config)#enable secret ip

ZhuZhou(config)#line console 0

ZhuZhou(config-line)#logging sy

ZhuZhou(config-line)#password ip

ZhuZhou(config-line)#login

ZhuZhou(config-line)#exit

ZhuZhou(config)#line aux 0

ZhuZhou(config-line)#password bluefox

ZhuZhou(config-line)#login

ZhuZhou(config-line)#line vty 4 0

ZhuZhou(config)#line vty 0 4

ZhuZhou(config-line)#password bluefox

ZhuZhou(config-line)#login

3、 湘潭路由器的基本配置

Router(config)#hostname XiangTan

XiangTan(config)#no ip domain-lookup

XiangTan(config)#enable secret ip

XiangTan(config)#line console 0

XiangTan(config-line)#logging sy

XiangTan(config-line)#password ip

XiangTan(config-line)#exit

XiangTan(config)#line aux 0

XiangTan(config-line)#password bluefox

XiangTan(config-line)#login

XiangTan(config-line)#exit

XiangTan(config)#line console 0

XiangTan(config-line)#password ip

XiangTan(config-line)#no password

XiangTan(config-line)#password ip

XiangTan(config-line)#login

XiangTan(config-line)#e

XiangTan(config)#line vty 0 4

XiangTan(config-line)#pas

XiangTan(config-line)#password bluefox

XiangTan(config-line)#login

4、 长沙路由器的局域网接口配置

ChangSha(config)#int f2/0

ChangSha(config-if)#ip address 192.168.10.1 255.255.255.0

ChangSha(config-if)#no shut

5、 株洲路由器的局域网的接口配置

ZhuZhou(config)#int f2/0

ZhuZhou(config-if)#ip address 192.168.18.1 255.255.255.0

6、 湘潭路由器的局域网上网接口配置

XiangTan(config)#int f2/0

XiangTan(config-if)#ip address 192.168.22.1 255.255.255.0

7、 长沙——株洲广域网的调试

长沙

ChangSha(config)#int s0/0

ChangSha(config-if)#clo

ChangSha(config-if)#clock ra

ChangSha(config-if)#clock rate 1000000

ChangSha(config-if)#encapsulation ppp

ChangSha(config-if)#ip address 192.168.1.1 255.255.255.252

株洲

ZhuZhou(config)#int s0/0

ZhuZhou(config-if)#encapsulation ppp

ZhuZhou(config-if)#ip address 192.168.1.2 255.255.255.252

ZhuZhou(config-if)#no shut

8、 长沙——湘潭的广域网调试

长沙

ChangSha(config)#int s0/1

ChangSha(config-if)#clock ra

ChangSha(config-if)#clock rate 1000000

ChangSha(config-if)#encapsulation hdlc

ChangSha(config-if)#ip address 192.168.1.5 255.255.255.252

ChangSha(config-if)#no shut

湘潭

XiangTan(config)#int s0/1

XiangTan(config-if)#encapsulation hdlc

XiangTan(config-if)#ip address 192.168.1.6 255.255.255.252

XiangTan(config-if)#no shut

9、 长沙路由器的静态路由配置

ChangSha(config)#ip route 192.168.18.0 255.255.255.0 192.168.1.2

ChangSha(config)#ip route 192.168.22.0 255.255.255.0 192.168.1.6

10、 株洲路由器的静态配置

ZhuZhou(config)#ip route 192.168.10.0 255.255.255.0 192.168.1.1

ZhuZhou(config)#ip route 192.168.22.0 255.255.255.0 192.168.1.1

11、 湘潭路由器的静态配置

XiangTan(config)#ip route 192.168.10.0 255.255.255.0 192.168.1.5

XiangTan(config)#ip route 192.168.18.0 255.255.255.0 192.168.1.5

二、 ＶＬＡＮ与单臂路由

一、 实验目的

1、实验小型局域网二层广播域VLAN隔离和三层全网连通

2、掌握Vlan、Trunk、单臂路由的配置方法

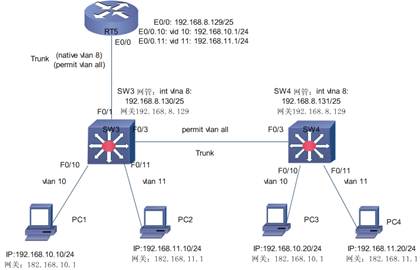

二、实验拓扑

三、实验配置

1、SW3的Vlan配置

SW3#vlan database

SW3(vlan)#vlan 8

VLAN 8 modified:

SW3(vlan)#vlan 10

VLAN 10 modified:

SW3(vlan)#vlan 11

VLAN 11 modified:

SW3(vlan)#ex

APPLY completed.

Exiting....

2、SW4的vlan配置

SW4#vlan database

SW4(vlan)#vlan 8

VLAN 8 modified:

SW4(vlan)#vlan 10

VLAN 10 modified:

SW4(vlan)#vlan 11

VLAN 11 modified:

SW4(vlan)#ex

APPLY completed.

Exiting....

3、SW3的Access接口配置

SW3(config)#int f0/10

SW3(config-if)#switchport mode access

SW3(config-if)#switchport access vlan 10

SW3(config-if)#no shut

SW3(config)#int f0/11

SW3(config-if)#switchport mode access

SW3(config-if)#switchport access vlan 11

SW3(config-if)#no shut

4、SW4的Access接口配置

SW4(config)#int f0/10

SW4(config-if)#switchport mode access

SW4(config-if)#switchport access vlan 10

SW4(config-if)#no shut

SW4(config)#int f0/11

SW4(config-if)#switchport mode access

SW4(config-if)#switchport access vlan 11

SW4(config-if)#no shut

5、SW3——SW4的Trunk链路调测

SW3(config)#int f0/3

SW3(config-if)#switchport trunk encapsulation dot1q

SW3(config-if)#switchport mode trunk

SW3(config-if)#switchport trunk allowed vlan all

SW3(config-if)#no shut

SW4(config)#int f0/3

SW4(config-if)#switchport trunk encapsulation dot1q

SW4(config-if)#switchport mode trunk

SW4(config-if)#switchport trunk allowed vlan all

SW4(config-if)#no shut

6、SW3的网管接口配置

SW3(config)#int vlan 8

SW3(config-if)#ip address 192.168.8.130 255.255.255.128

SW3(config-if)#no shut

SW3(config-if)#ex

SW3(config)#ip default-gateway 192.168.8.129

7、SW4的网管接口配置

SW4(config)#int vlan 8

SW4(config-if)#ip address 192.168.8.131 255.255.255.128

SW4(config-if)#no shut

SW4(config-if)#ex

SW4(config)#ip default-gateway 192.168.8.129

8、SW3的上连接口配置

SW3(config)#int f0/1

SW3(config-if)#switchport trunk encapsulation dot1q

SW3(config-if)#switchport mode trunk

SW3(config-if)#switchport trunk allowed vlan all

SW3(config-if)#switchport trunk native vlan 8

SW3(config-if)#no shut

9、单臂路由配置

RT5(config)#int e0/0

RT5(config-if)#ip address 192.168.8.129 255.255.255.128

RT5(config-if)#no shut

RT5(config-if)#ex

RT5(config)#int e0/0.10

RT5(config-subif)#encapsulation dot1q 10

RT5(config-subif)#ip address 192.168.10.1 255.255.255.0

RT5(config-subif)#no shut

RT5(config-subif)#ex

RT5(config)#int e0/0.11

RT5(config-subif)#encapsulation dot1q 11

RT5(config-subif)#ip address 192.168.11.1 255.255.255.0

RT5(config-subif)#no shut

通过以上的配置，完成了单臂路由的实验

三、三层交换与ＤＨＣＰ中继

一、 实验目的

1、 实现企业分支局域网二层广播域Vlan隔离和三层全网连通

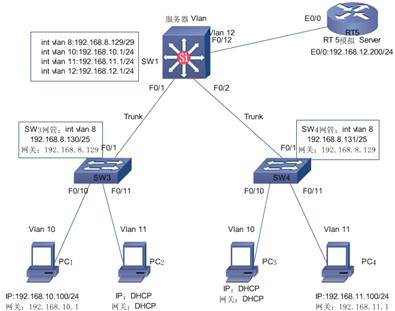

2、 实现企业分支局域网的PC使用DHCP自动获取ＩＰ地址、ＤＮＳ

二、 实验拓扑

三、 实验配置

１、 （二层网络全局配置）ＳＷ１的ｖｌａｎ配置

SW1#vlan database

SW1(vlan)#vlan 8

VLAN 8 modified:

SW1(vlan)#vlan 10

VLAN 10 modified:

SW1(vlan)#vlan 11

VLAN 11 modified:

SW1(vlan)#vlan 12

VLAN 12 modified:

SW1(vlan)#ex

２、 ＳＷ３的ｖｌａｎ配置

SW3#vlan database

SW3(vlan)#vlan 8

VLAN 8 modified:

SW3(vlan)#vlan 10

VLAN 10 modified:

SW3(vlan)#vlan 11

VLAN 11 modified:

SW3(vlan)#vlan 12

VLAN 12 modified:

SW3(vlan)#ex

３、 ＳＷ４的ｖｌａｎ配置

SW4#vlan database

SW4(vlan)#vlan 8

VLAN 8 modified:

SW4(vlan)#vlan 10

VLAN 10 modified:

SW4(vlan)#vlan 11

VLAN 11 modified:

SW4(vlan)#vlan 12

VLAN 12 modified:

SW4(vlan)#ex

４、 ＳＴＰ配置　将ＳＷ１配置为根网桥

SW1(config)#spanning-tree vlan 8 priority 0

SW1(config)#spanning-tree vlan 10 priority 0

SW1(config)#spanning-tree vlan 11 priority 0

SW1(config)#spanning-tree vlan 12 priority 0

５、 （二层链路调测）ＳＷ１——ＳＷ３的Ｔｒｕｎｋ链路调测

SW1(config)#int f0/1

SW1(config-if)#switchport trunk encapsulation dot1q

SW1(config-if)#switchport mode trunk

SW1(config-if)#switchport trunk allowed vlan all

SW1(config-if)#no shut

SW3(config)#int f0/1

SW3(config-if)#switchport trunk encapsulation dot1q

SW3(config-if)#switchport mode trunk

SW3(config-if)#switchport trunk allowed vlan all

SW3(config-if)#no shut

６、 ＳＷ１——ＳＷ４的Ｔｒｕｎｋ链路调测

SW1(config)#int f0/2

SW1(config-if)#switchport trunk encapsulation dot1q

SW1(config-if)#switchport mode trunk

SW1(config-if)#switchport trunk allowed vlan all

SW1(config-if)#no shut

SW4(config)#int f0/1

SW4(config-if)#switchport trunk encapsulation dot1q

SW4(config-if)#switchport mode trunk

SW4(config-if)#switchport trunk allowed vlan all

SW4(config-if)#no shut

７、 ＳＷ３的Ａｃｃｅｓｓ接口配置

SW3(config)#int f0/10

SW3(config-if)#switchport mode access

SW3(config-if)#switchport access vlan 10

SW3(config-if)#no shut

SW3(config)#int f0/11

SW3(config-if)#switchport mode access

SW3(config-if)#switchport access vlan 11

SW3(config-if)#no shut

８、 ＳＷ４的Ａｃｃｅｓｓ接口配置

SW4(config)#int f0/10

SW4(config-if)#switchport mode access

SW4(config-if)#switchport access vlan 10

SW4(config-if)#no shut

SW4(config)#int f0/11

SW4(config-if)#switchport mode access

SW4(config-if)#switchport access vlan 11

SW4(config-if)#no shut

９、 服务器接入

SW1(config)#int f0/12

SW1(config-if)#switchport mode access

SW1(config-if)#switchport access vlan 12

SW1(config-if)#no shut

１０、（二层设备网管地址配置）ＳＷ３的网管接口配置

SW3(config)#int vlan 8

SW3(config-if)#ip address 192.168.8.130 255.255.255.128

SW3(config-if)#no shut

SW3(config-if)#ex

SW3(config)#ip default-gateway 192.168.8.129

１１、ＳＷ４的网管接口配置

SW4(config)#int vlan 8

SW4(config-if)#ip address 192.168.8.131 255.255.255.128

SW4(config-if)#no shut

SW4(config-if)#ex

SW4(config)#ip default-gateway 192.168.8.129

１２、（三层接口配置及链路调测）ＳＷ１的三层接口配置

SW1(config)#int vlan 8

SW1(config-if)#ip address 192.168.8.129 255.255.255.128

SW1(config-if)#no shut

SW1(config)#int vlan 10

SW1(config-if)#ip address 192.168.10.1 255.255.255.0

SW1(config-if)#no shut

SW1(config)#int vlan 11

SW1(config-if)#ip address 192.168.11.1 255.255.255.0

SW1(config-if)#no shut

SW1(config)#int vlan 12

SW1(config-if)#ip address 192.168.12.1 255.255.255.0

SW1(config-if)#no shut

１３、ＲＴ５的接口地址及默认网关配置

RT5(config)#int e0/0

RT5(config-if)#ip address 192.168.12.200 255.255.255.0

RT5(config-if)#no shut

RT5(config)#ip route 0.0.0.0 0.0.0.0 192.168.12.1

１４、ＤＨＣＰ服务部署

SW1(config)#service dhcp

SW1(config)#ip dhcp pool vlan10

SW1(dhcp-config)#network 192.168.10.0 255.255.255.0

SW1(dhcp-config)#default-router 192.168.10.1

SW1(dhcp-config)#dns-server 202.103.96.68

SW1(config)#ip dhcp pool vlan11

SW1(dhcp-config)#network 192.168.11.0 255.255.255.0

SW1(dhcp-config)#default-router 192.168.11.1

SW1(dhcp-config)#dns-server 202.103.96.68

SW1(config)#ip dhcp excluded-address 192.168.10.100 192.168.10.254

SW1(config)#ip dhcp excluded-address 192.168.11.100 192.168.11.254 配置DHCP排除地址

15、DHCP中继部署

SW1(config)#service dhcp

SW1(config)#ip dhcp relay information option 　

SW1(config)#int vlan 10

SW1(config-if)#ip helper-address 192.168.12.200

SW1(config)#int vlan 11

SW1(config-if)#ip help

SW1(config-if)#ip helper-address 192.168.12.200

RT5(config)#service dhcp

RT5(config)#ip dhcp pool vlan10

RT5(dhcp-config)#network 192.168.10.0 255.255.255.0

RT5(dhcp-config)#default-router 192.168.10.1

RT5(dhcp-config)#dns-server 202.103.96.68

RT5(config)#ip dhcp pool vlan11

RT5(dhcp-config)#network 192.168.11.0 255.255.255.0

RT5(dhcp-config)#default-router 192.168.11.1

RT5(dhcp-config)#default-router 202.103.96.68

RT5(config)#ip dhcp excluded-address 192.168.10.1 192.168.10.150

RT5(config)#ip dhcp excluded-address 192.168.11.1 192.168.11.150

四、链路捆绑与STP

一、 实验目的

1、将SW1部署为跟网桥，SW2部署为备份根网桥

2、 SW1与SW2链路捆绑配置

3、实验PC的互通互连

二、 实验拓扑

三、 实验配置

1、 SW1的vlan配置

SW1#vlan database

SW1(vlan)#vlan 8

VLAN 8 modified:

SW1(vlan)#vlan 10

VLAN 10 modified:

SW1(vlan)#vlan 11

VLAN 11 modified:

SW1(vlan)#ex

2、 SW2的vlan配置

SW2#vlan database

SW2(vlan)#vlan 8

VLAN 8 modified:

SW2(vlan)#vlan 10

VLAN 10 modified:

SW2(vlan)#vlan 11

VLAN 11 modified:

SW2(vlan)#ex

3、 SW3的vlan配置

SW3#vlan da

SW3(vlan)#vlan 8

VLAN 8 modified:

SW3(vlan)#vlan 10

VLAN 10 modified:

SW3(vlan)#vlan 11

VLAN 11 modified:

SW3(vlan)#ex

4、 STP的根网桥配置

SW1(config)#spanning-tree vlan 8 priority 0

SW1(config)#spanning-tree vlan 10 priority 0

SW1(config)#spanning-tree vlan 11 priority 0

5、 STP备份根网桥配置

SW2(config)#spanning-tree vlan 8 priority 4096

SW2(config)#spanning-tree vlan 10 priority 4096

SW2(config)#spanning-tree vlan 11 priority 4096

6、 二层链路调测

SW1——SW2链路捆绑配置及调测

SW1(config)#int range f0/1 - 2

SW1(config-if-range)#switchport trunk encapsulation dot1q

SW1(config-if-range)#switchport mode trunk

SW1(config-if-range)#switchport trunk allowed vlan all

SW1(config-if-range)#no shut

SW1(config-if-range)#ch

SW1(config-if-range)#channel-group 2 mo

SW1(config-if-range)#channel-group 2 mode on

SW2(config)#interface range f0/1 - 2

SW2(config-if-range)#switchport trunk encapsulation dot1q

SW2(config-if-range)#switchport mode trunk

SW2(config-if-range)#switchport trunk allowed vlan all

SW2(config-if-range)#channel-group 2 mode on

SW2(config-if-range)#no shut

7、 SW1——SW3的trunk链路调测

SW1(config)#int f0/3

SW1(config-if)#switchport trunk encapsulation dot1q

SW1(config-if)#switchport mode trunk

SW1(config-if)#switchport trunk allowed vlan all

SW1(config-if)#no shut

SW3(config)#int f0/1

SW3(config-if)#switchport trunk encapsulation dot1q

SW3(config-if)#switchport mode trunk

SW3(config-if)#switchport trunk allowed vlan all

SW3(config-if)#no shut

8、 SW2——SW3的trunk链路调测

SW2(config)#int f0/3

SW2(config-if)#switchport trunk encapsulation dot1q

SW2(config-if)#switchport mode trunk

SW2(config-if)#switchport trunk allowed vlan all

SW2(config-if)#no shut

SW3(config)#int f0/2

SW3(config-if)#switchport trunk encapsulation dot1q

SW3(config-if)#switchport mode trunk

SW3(config-if)#switchport trunk allowed vlan all

SW3(config-if)#no shut

9、 SW3的Access接口配置

SW3(config)#int f0/10

SW3(config-if)#switchport mode access

SW3(config-if)#switchport access vlan 10

SW3(config-if)#spanning-tree portfast

SW3(config-if)#no shut

SW3(config)#int f0/11

SW3(config-if)#switchport mode access

SW3(config-if)#switchport access vlan 1

SW3(config-if)#spanning-tree portfast

SW3(config-if)#no shut

10、 SW2的网管接口配置

SW2(config)#int vlan 8

SW2(config-if)#ip address 192.168.8.130 255.255.255.128

SW2(config-if)#no shut

SW2(config-if)#ex

SW2(config)#ip default-gateway

SW2(config)#ip default-gateway 192.168.8.129

11、SW3的网管接口配置

SW3(config)#int vlan 8

SW3(config-if)#ip address 192.168.8.131 255.255.255.128

SW3(config-if)#no shut

SW3(config)#ip default-gateway 192.168.8.129

12、SW1的三层接口配置

SW1(config)#ip routing

SW1(config)#int vlan 8

SW1(config-if)#ip address 192.168.8.129 255.255.255.128

SW1(config-if)#nos hut

SW1(config-if)#no shut

SW1(config)#int vlan 10

SW1(config-if)#ip address 192.168.10.1 255.255.255.0

SW1(config-if)#no shut

SW1(config)#int vlan 11

SW1(config-if)#ip address 192.168.11.1 255.255.255.0

SW1(config-if)#no shut

通过以上配置，本实验的基本配置完成

四、 实验总结

1、在STP中，网桥上的直连拓扑发生变化，收敛时间为30s，不是直接的拓扑发生变化时，收敛时间为50 s。

2、交换机的Access口须配置成portfast口

3、要熟练掌握STP中的根网桥、指定端口、根端口和阻塞端口的判断。

五、HSRP与上行链路跟踪

一、 实验目的

1、 将SW1配置为跟网桥、SW2配置为备份根网桥

2、 SW1——SW2的链路捆绑

3、 部署HSRP为内部vlan提供网关冗余

4、 实验HSRP的主备网关倒换

5、 实现全网的互连互通

二、实验拓扑

三、实验配置

1、SW1的vlan配置

SW1#vlan database

SW1(vlan)#vlan 8

SW1(vlan)#vlan 10

SW1(vlan)#vlan 11

SW1(vlan)#vlan 12

SW1(vlan)#ex

2、SW2的vlan配置

SW2#vlan database

SW2(vlan)#vlan 8

SW2(vlan)#vlan 10

SW2(vlan)#vlan 11

SW2(vlan)#vlan 12

SW2(vlan)#ex

3、SW3的vlan配置

SW3#vlan database

SW3(vlan)#vlan 8

SW3(vlan)#vlan 10

SW3(vlan)#vlan 11

SW3(vlan)#vlan 12

SW3(vlan)#ex

4、STP根网桥配置

SW1(config)#spanning-tree vlan 8 priority 0

SW1(config)#spanning-tree vlan 10 priority 0

SW1(config)#spanning-tree vlan 11 priority 0

SW1(config)#spanning-tree vlan 12 priority 0

5、STP备份根网桥配置

SW2(config)#spanning-tree vlan 8 priority 4096

SW2(config)#spanning-tree vlan 10 priority 4096

SW2(config)#spanning-tree vlan 11 priority 4096

SW2(config)#spanning-tree vlan 12 priority 4096

6、核心SW1——SW2链路捆绑配置

SW1(config)#interface range f0/1 - 2

SW1(config-if-range)#switchport trunk encapsulation dot1q

SW1(config-if-range)#switchport mode trunk

SW1(config-if-range)#switchport trunk allowed vlan all

SW1(config-if-range)#channel-group 2 mode on

SW1(config-if-range)#no shut

SW2(config)#int range f0/1 - 2

SW2(config-if-range)#switchport trunk encapsulation dot1q

SW2(config-if-range)#switchport mode trunk

SW2(config-if-range)#switchport trunk allowed vlan all

SW2(config-if-range)#channel-group 2 mode on

SW2(config-if-range)#no shut

7、 SW1——SW3的trunk链路调测

SW1(config)#int f0/3

SW1(config-if)#switchport trunk encapsulation dot1q

SW1(config-if)#switchport mode trunk

SW1(config-if)#switchport trunk allowed vlan all

SW1(config-if)#no shut

SW3(config)#int f0/1

SW3(config-if)#switchport trunk encapsulation dot1q

SW3(config-if)#switchport mode trunk

SW3(config-if)#switchport trunk allowed vlan all

SW3(config-if)#no shut

8、 SW2——SW3的trunk链路调测

SW2(config)#int f0/3

SW2(config-if)#switchport trunk encapsulation dot1q

SW2(config-if)#switchport mode trunk

SW2(config-if)#switchport trunk allowed vlan all

SW2(config-if)#no shut

SW3(config)#int f0/2

SW3(config-if)#switchport trunk encapsulation dot1q

SW3(config-if)#switchport mode trunk

SW3(config-if)#switchport trunk allowed vlan all

SW3(config-if)#no shut

9、 SW3的网管接口配置

SW3(config)#int vlan 8

SW3(config-if)#ip address 192.168.8.132 255.255.255.128

SW3(config-if)#no shut

10、 SW1的三层接口配置

SW1(config)#ip routing

SW1(config)#int vlan 8

SW1(config-if)#ip address 192.168.8.130 255.255.255.128

SW1(config-if)#no shut

SW1(config)#int vlan 10

SW1(config-if)#ip address 192.168.10.2 255.255.255.0

SW1(config-if)#no shut

SW1(config)#int vlan 11

SW1(config-if)#ip address 192.168.11.2 255.255.255.0

SW1(config-if)#no shut

SW1(config)#int vlan 12

SW1(config-if)#ip address 192.168.12.2 255.255.255.0

SW1(config-if)#no shut

11、 SW2的三层接口配置

SW2(config)#ip routing

SW2(config)#int vlan 8

SW2(config-if)#ip address 192.168.8.131 255.255.255.128

SW2(config-if)#no shut

SW2(config)#int vlan 10

SW2(config-if)#ip address 192.168.10.3 255.255.255.0

SW2(config-if)#no shut

SW2(config)#int vlan 11

SW2(config-if)#ip address 192.168.11.3 255.255.255.0

SW2(config-if)#no shut

SW2(config)#int vlan 12

SW2(config-if)#ip address 192.168.12.3 255.255.255.0

SW2(config-if)#no shut

１２、ＳＷ１的上行链路调测

SW1(config)#int f0/12

SW1(config-if)#no switchport

SW1(config-if)#ip address 192.168.9.1 255.255.255.252

SW1(config-if)#no shut

Rt5(config)#int e0/0

Rt5(config-if)#ip address 192.168.9.2 255.255.255.252

Rt5(config-if)#no shut

１３、ＳＷ２的上行链路调测

SW2(config)#int f0/12

SW2(config-if)#no switchport

SW2(config-if)#ip address 192.168.9.5 255.255.255.252

SW2(config-if)#no shut

RT6(config)#int e0/0

RT6(config-if)#ip address 192.168.9.6 255.255.255.252

RT6(config-if)#no shut

１４、SW1的ＨＳＲＰ配置

SW1(config)#int vlan 8

SW1(config-if)#standby 8 ip 192.168.8.129

SW1(config-if)#standby 8 priority 120

SW1(config-if)#standby 8 preempt

SW1(config)#int vlan 10

SW1(config-if)#standby 10 ip 192.168.10.1

SW1(config-if)#standby 10 priority 120

SW1(config-if)#standby 10 preempt

SW1(config-if)#standby 10 track f0/12 30

SW1(config)#int vlan 11

SW1(config-if)#standby 11 ip 192.168.11.1

SW1(config-if)#standby 11 preempt

SW1(config)#int vlan 12

SW1(config-if)#standby 12 ip 192.168.12.1

SW1(config-if)#standby 12 priority 120

SW1(config-if)#standby 12 preempt

１５、ＳＷ２的ＨＳＲＰ配置

　　SW2(config)#int vlan 8

SW2(config-if)#standby 8 ip 192.168.8.129

SW2(config-if)#standby 8 preempt

SW2(config)#int vlan 10

SW2(config-if)#standby 10 ip 192.168.10.1

SW2(config-if)#standby 12 preempt

SW2(config)#int vlan 11

SW2(config-if)#standby 11 ip 192.168.11.1

SW2(config-if)#standby 11 priority 120

SW2(config-if)#standby 11 preempt

SW2(config-if)#standby 11 track f0/12 30

SW2(config-if)#int vlan 12

SW2(config-if)#standby 12 ip 192.168.12.1

SW2(config-if)#standby 12 preempt

六、VRRP网关备份

一、 实验目的

1、 在RT5、RT6上做VRRP网关备份部署

2、 加快STP收敛

3、 实验全网的互联互通

二、 实验拓扑

三、 实验配置

1、 SW3 的Vlan配置

2、 SW4的vlan配置

3、将SW3配置为MST实例0的根网桥

4、将SW4配置为MST实例0的备份根网桥

5、 SW3——SW4的trunk链路调测

SW3(config)#int f1/3

SW3(config-if)#switchport trunk encapsulation dot1q

SW3(config-if)#switchport mode trunk

SW3(config-if)#switchport trunk allowed vlan all

SW3(config-if)#sw

SW3(config-if)#switchport atr

SW3(config-if)#switchport tr

SW3(config-if)#switchport trunk na

SW3(config-if)#no shut

SW4(config)#int f1/3

SW4(config-if)#switchport trunk encapsulation dot1q

SW4(config-if)#switchport mode trunk

SW4(config-if)#switchport trunk allowed vlan all

SW4(config-if)#no shut

6、 SW3的Access接口配置

SW3(config)#int f1/10

SW3(config-if)#switchport mode access

SW3(config-if)#switchport access vlan 10

SW3(config-if)#no shut

7、 SW4的Access接口配置

SW4(config)#int f1/11

SW4(config-if)#switchport mode access

SW4(config-if)#switchport access vlan 11

SW4(config-if)#no shut

8、 SW3的上连接口配置

SW3(config)#int f1/1

SW3(config-if)#switchport trunk encapsulation dot1q

SW3(config-if)#switchport mode trunk

SW3(config-if)#switchport trunk allowed vlan all

SW3(config-if)#switchport trunk native vlan 8

SW3(config-if)#no shut

9、 SW4的上连接口配置

SW4(config)#int f1/1

SW4(config-if)#switchport trunk encapsulation dot1q

SW4(config-if)#switchport mode trunk

SW4(config-if)#switchport trunk allowed vlan all

SW4(config-if)#switchport trunk native vlan 8

SW4(config-if)#no shut

10、 SW3的网管接口配置

SW3(config)#int vlan 8

SW3(config-if)#ip address 192.168.8.132 255.255.255.128

SW3(config-if)#no shut

SW3(config)#ip default-gateway 192.168.8.129

11、 SW4的网管接口配置

SW4(config)#int vlan 8

SW4(config-if)#ip address 192.168.8.133 255.255.255.128

SW4(config-if)#no shut

SW4(config)#ip default-gateway 192.168.8.129

12、 RT5的三层接口配置

RT5(config)#int f2/0

RT5(config-if)#ip address 192.168.8.120 255.255.255.128

RT5(config-if)#no shut

RT5(config)#int f2/0.10

RT5(config-subif)#encapsulation dot1q 10

RT5(config-subif)#ip address 192.168.10.2 255.255.255.0

RT5(config-subif)#no shut

RT5(config)#int f2/0.11

RT5(config-subif)#encapsulation dot1q 11

RT5(config-subif)#ip address 192.168.11.2 255.255.255.0

RT5(config-subif)#no shut

13、 RT6的三层接口配置

RT6(config)#int f2/0

RT6(config-if)#ip address 192.168.8.130 255.255.255.128

RT6(config-if)#no shut

RT6(config)#int f2/0.10

RT6(config-subif)#encapsulation dot1q 10

RT6(config-subif)#ip address 192.168.10.3 255.255.255.0

RT6(config-subif)#no shut

RT6(config)#int f2/0.11

RT6(config-subif)#ip address 192.168.11.3 255.255.255.0

RT6(config-subif)#encapsulation dot1q 11

RT6(config-subif)#ip address 192.168.11.3 255.255.255.0

RT6(config-subif)#no shut

14、 RT5的VRRP配置

RT5(config)#int f2/0

RT5(config-if)#vrrp 8 ip 192.168.8.129

RT5(config-if)#vrrp 8 priority 120

RT5(config)#int f2/0.10

RT5(config-subif)#vrrp 10 ip 192.168.10.1

RT5(config-subif)#vrrp 10 priority 120

RT5(config)#int f2/0.11

RT5(config-subif)#vrrp 11 ip 192.168.11.1

15、 RT6的VRRP配置

RT6(config)#int f2/0

RT6(config-if)#vrrp 8 ip 192.168.8.129

RT6(config)#int f2/0.10

RT6(config-subif)#vrrp 10 ip 102.168.10.1

RT6(config)#int f2/0.11

RT6(config-subif)#vrrp 11 ip 192.168.11.1

RT6(config-subif)#vrrp 11 priority 120

七、RIP组网实验

一、 实验目的

１、使用ＲＩＰｖ２实现长沙、株洲、湘潭全网连通

２、掌握ＲＩＰｖ２工程配置规范

二、实验拓扑

三、实验配置

　１、ＲＴ１的局域网接口配置

RT1(config)#int e3/0

RT1(config-if)#ip address 192.168.20.1 255.255.255.0

RT1(config-if)#no keepalive

RT1(config-if)#no shut

RT1(config)#int e3/1

RT1(config-if)#ip address 192.168.21.1 255.255.255.0

RT1(config-if)#no keepalive

RT1(config-if)#no shut

２、ＲＴ３的局域网接口配置

RT3(config)#int e3/0

RT3(config-if)#ip address 192.168.36.1 255.255.255.0

RT3(config-if)#no keepalive

RT3(config-if)#no shut

RT3(config)#int e3/1

RT3(config-if)#ip address 192.168.37.1 255.255.255.0

RT3(config-if)#no keepalive

RT3(config-if)#no shut

３、ＲＴ５的局域网接口配置

RT5(config)#int e3/0

RT5(config-if)#ip address 192.168.44.1 255.255.255.0

RT5(config-if)#no keepalive

４、ＲＴ７的局域网接口配置

RT7(config)#int f1/0

RT7(config-if)#ip address 202.202.202.202 255.255.255.248

RT7(config-if)#no keepalive

RT7(config-if)#no shut

５、ＲＴ１——ＲＴ３的广域网链路调测

RT1(config)#int s0/0

RT1(config-if)#clock rate 1000000

RT1(config-if)#encapsulation hdlc

RT1(config-if)#ip address 192.168.1.1 255.255.255.252

RT1(config-if)#no shut

RT1(config)#int s0/1

RT1(config-if)#clock rate 1000000

RT1(config-if)#encapsulation hdlc

RT1(config-if)#ip address 192.168.1.5 255.255.255.252

RT1(config-if)#no shut

RT3(config)#int s0/0

RT3(config-if)#encapsulation hdlc

RT3(config-if)#ip address 192.168.1.2 255.255.255.252

RT3(config-if)#no shut

RT3(config)#int s0/1

RT3(config-if)#encapsulation hdlc

RT3(config-if)#ip address 192.168.1.6 255.255.255.252

RT3(config-if)#no shut

６、ＲＴ１——ＲＴ５的广域网链路调测

RT1(config)#int s0/2

RT1(config-if)#clock rate 1000000

RT1(config-if)#encapsulation hdlc

RT1(config-if)#ip address 192.168.1.9 255.255.255.252

RT1(config-if)#no shut

RT5(config)#int s0/0

RT5(config-if)#encapsulation hdlc

RT5(config-if)#ip address 192.168.1.10 255.255.255.252

RT5(config-if)#no shut

７、ＲＴ１——ＲＴ７的链路调测

RT1(config)#int f2/0

RT1(config-if)#ip address 192.168.2.9 255.255.255.252

RT1(config-if)#no shut

RT7(config)#int f2/0

RT7(config-if)#ip address 192.168.2.10 255.255.255.252

RT7(config-if)#no shut

８、ＲＴ１的ＲＩＰｖ２配置

RT1(config)#router rip

RT1(config-router)#version 2

RT1(config-router)#no auto-summary

RT1(config-router)#network 192.168.20.0

RT1(config-router)#network 192.168.21.0

RT1(config-router)#network 192.168.1.0

９、ＲＴ３的ＲＩＰｖ２ｐｚ

RT3(config)#router rip

RT3(config-router)#ver

RT3(config-router)#version 2

RT3(config-router)#no auto-summary

RT3(config-router)#network 192.168.1.0

RT3(config-router)#network 192.168.36.0

RT3(config-router)#network 192.168.37.0

１０、ＲＴ５的ＲＩＰｖ２配置

RT5(config)#router rip

RT5(config-router)#version 2

RT5(config-router)#network 192.168.1.0

RT5(config-router)#network 192.168.44.0

１１、修改全网ＲＩＰ计时器

RT1(config)#router rip

RT1(config-router)#timers basic 5 15 15 25

RT3(config)#router rip

RT3(config-router)#timers basic 5 15 15 25

RT5(config)#router rip

RT5(config-router)#timers basic 5 15 15 25

１２、全网业务网段接口必须配置被动接口

RT1(config)#router rip

RT1(config-router)#passive-interface e3/0　　　//被动接口只接受不发送ＲＩＰ更新

RT1(config-router)#passive-interface e3/1

RT3(config)#router rip

RT3(config-router)#passive-interface e3/0

RT3(config-router)#passive-interface e3/1

RT5(config)#router rip

RT5(config-router)#passive-interface e3/0

１３、边界网络对接

RT1(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.10　　//边界对接

RT1(config)#router rip

RT1(config-router)#default-information originate //下发缺省路由

RT7(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.9 //边界对接

八、实训心得

两周的实训时间在紧张的实验中过去了，在这两周中我们都付出了辛勤的汗水，收获颇丰。

这在两周中我们一共做了九个实验，每个实验都做了3遍以上，在一次次的实验中，不断的完善着我在课堂上所学的理论知识，使理论得到了实践，更好的掌握了书上的知识，增强了实际操作的动手能力，为以后的工作打下了基础。

在第二周的真机实验中，进一步解决了平时学习中所遇到的疑难，更一步的提高了实际操作的能力，真正的体会到了学习的乐趣，当看到通过自己的努力完成了实验，那种喜悦是在难以用语言表达的。

通过这两周的实训，完善和巩固了在课堂上所学的理论知识，提高了学习的兴趣，增强了自己的自信，为以后的工作打下了良好的基础。

更多相关推荐：

期货实训报告: 20XX年沪铜1009的投资报告08投资与理财＜1＞班摘要：本报告主要包括对CU1009的详细认识；宏观分析；2010年1月至6月的沪铜1009的技术分析（包括K线图、成交量、MACD分析等）和投资决策；投资建…
期货实习报告: 专业：班级：学号：姓名：指导教师：20xx年x月20xx级投资与理财专业期货实习报告一、实习说明实习时间：实习单位：单位地址：实习岗位：二、实习单位简介大华期货有限公司成立于19xx年x月，注册资本1.3亿元…
期货模拟交易实训报告: 北京联合大学实习报告课程（项目）名称：期货交易实训学院：商务学院专业：金融学班级：金融xxxx班学号：20xx03042xxxxx姓名：成绩：20xx年x月x日一、实习要求运用金融模拟交易软件，结合理论课程所学…
JM期货实训报告汇总: 期货实训报告汇总期货实训报告1本次实训中我们在老师的指导下下载了专用的期货软件刚开始我们对期货只是懂书上的一些理论知识缺乏实践面对真正的要模拟时我们都很无措不懂得如何分析在老师的指导下我们懂得了该如何买入卖出起...
期货交易实训报告: 学生实践报告实践名称期货交易实习专业班级09金融学B班姓名学号指导教师马荣华实践时间20xx年2月3月实践单位经济与管理学院教学单位经济与管理学院电子科技大学中山学院20xx年04月01日实践计划实践记录实践总...
期货公司实习报告范文集(共10篇): 期货公司实习报告范文120xx年3月至今我在湖北金龙期货经纪有限公司进行实习工作接受了培训并且成为了一名合格的经纪人在此期间我觉得我长大了学到了很多经历了以前从没想过的沧桑的艰难我真不由感叹生活象一杯咖啡品尝起...
期货模拟实验报告: 一交易品种和合约的选择1股指期货我选了IF1101作为我的交易对象2商品期货我选了a1109和y1109作为我的交易对象二基本面分析一股指期货基本面盘点20xx年股指期货加速走向成熟20xx年4月16日中国资本...

长安期货实习报告: 姓名强治美学号09019xx742专业金融学院系经济学院金融系本校指导教师刘朝晖实习单位指导教师韩奇秀完成日期20xx年4月27日西安财经学院教务处制注本表与实习报告装订在一起在长安期货的日子里序言为了全面深入...
大豆期货实训报告: 一大豆期货市场概况1国内大豆期货市场的基本情况我国对大豆品种一直实行比较积极的产销政策在计划经济体制时期国家通过严格的计划购销措施控制包括大豆在内的所有粮食的流通全过程而在19xx年以后我国在向市场经济转型的过...
期货技术分析实验报告: 实验实训课程实习报告实验实训时间20xx年11月26日指导教师评分
期货、外汇交易实验报告-上海商学院: 流通现代化实验教学中心金融投资实践流通现代化实验教学中心金融投资实践流通现代化实验教学中心金融投资实践流通现代化实验教学中心金融投资实践流通现代化实验教学中心金融投资实践流通现代化实验教学中心金融投资实践
期货投资实验报告3、4: SY023实验报告课程名称系部名称经济管理学院专业班级学生姓名学号指导教师黑龙江工程学院教务处制

热门关注
