一．关于altium designer 软件的介绍
Altium（前称Protel International Limited）有限公司由Nick Matrin于1985年在塔斯马尼亚岛的霍巴特成立，用来开发基于计算机的软件来辅助进行印制电路板（PCB）设计。公司所推出的第一套DOS版本PCB设计工具被澳大利亚电子行业广泛接受，到1986年中期，Altium公司开始通过销售商向美国和欧洲出口设计包。随着PCB设计包的成功，Altium开始扩大产品范围，所生产的产品包括原理图输入、PCB自动布线以及自动PCB元件布局软件。
1.软件介绍
Altium Designer提供了唯一一款统一的应用方案，其综合电子产品一体化开发所需的所有必须技术和功能。AltiumDesigner在单一设计环境中集成板级和FPGA系统设计、基于FPGA和分立处理器的嵌入式软件开发以及PCB版图设计、编辑和制造。并集成了现代设计数据管理功能,使得AltiumDesigner成为电子产品开发的完整解决方案－一个既满足当前，也满足未来开发需求的解决方案。
2. 最新版本
最新发布的 Altium Designer10 为您带来了一个全新的管理元 Altium Designer release 10 器件的方法。其中包括新的用途系统、修改管理、新的生命周期和审批制度、实时供应链管理等更多的新功能! Release 10 将继续保持不断插入新的功能和技术的过程，使得您可以更方便轻松地创建您的下一代电子产品设计。 Altium 的统一的设计架构以将硬件，软件和可编程硬件等等集成到一个单一的应用程序中而闻名。它可让您在一个项目内，甚或是整个团队里自由地探索和开发新的设计创意和设计思想，团队中的每个人都拥有对于整个设计过程的统一的设计视图。
Altium Designer 10 提供了一个强大的高集成度的板级设计发布过程，它可以验证并将您的设计和制造数据进行打包，这些操作只需一键完成，从而避免了人为交互中可能出现的错误。发布管理系统简化规范了发布您的设计项目的流程，或者更具体地说，是那些项目中定义的配置， 直观，简洁而且稳定。更重要的是，该系统可以被直接链接到您的后台版本控制系统。 新增的强大的预发布验证手段的组合 - 用以确保所有包含在发布中的设计文件都是当前的，与存储在您的版本控制系统中的相应的文件“主人”保持同步的文件，并且通过了所有特定的规则检查（ERC, DRC, 等等) – 从而您可以在更高层面上控制发布管理，并可保证卓越的发布质量。
3 特点介绍
●提供了将设计数据管理置于设计流程核心地位的全新桌面平台
●提供了新的维度，以供器件数据的搜寻和管理，确保输出到制造厂的设计数据具有准确性和可重复性
●为设计环境提供供应链信息的智能链接，确保对元器件的使用有更好的选择
●提供了涵盖整个设计与生产生命周期的器件数据管理方案，而结构性的输出流程更是确保了输出信息的完整性
4 功能介绍
与过去以季节性主题（如Winter09，Summer09）来命名的方案不同，而是采用新型的平实的编号形式来为新的发布版本进行命名。最新发布的AltiumDesigner-Release10将继续保持不断插入新的功能和技术的过程，使得您可以更方便轻松地创建您的下一代电子产品设计。Altium的统一的设计架构以将硬件，软件和可编程硬件等等集成到一个单一的应用程序中而闻名。它可让您在一个项目内，甚或是整个团队里自由地探索和开发新的设计创意和设计思想，团队中的每个人都拥有对于整个设计过程的统一的设计视图。
在软件解决方案的开发过程中，偶尔脑子里会跳出不断进化的创意，跳出的每一个创意都在它能做么，并且能给用户带来什么好处方面，带领软件的解决方案到一个更高的台阶。Release10的到来是对于AltiumDesigner的又一个进化跳跃–是软件及其功能上的世代性的交替和革新，如果您愿意纵向追溯，其规模DXP平台推出以来，从未见过的以单一的统一模式交付的设计经验。此次飞跃的亮点是收集了大量令人印象深刻而广泛全面的新技术，旨在不但帮助进化您管理您的设计信息的方式，而且还帮助您自动配置发布程。
AD10与AltiumVaultServer--来自Altium的另一解决方案--提供了一个设计数据管理系统，它可以有效地识别并解决许多导致设计，发布和制造等进程缓慢的各种问题。它是一种非常具有创造性和革命性的智能数据管理系统。
该数据管理解决方案的重要组成部分是一个元器件管理系统。该元器件管理系统提供了真正的生命周期追踪功能和器件检验的独立性。AltiumDesigner10提供了一个强大的高集成度的板级设计发布过程，它可以验证并将您的设计和制造数据进行打包，这些操作只需一键完成，从而避免了人为交互中可能出现的误。发布管理系统简化规范了发布您的设计项目的流程，或者更具体地说，是那些项目中定义的配置，直观，简洁而且稳定。更重要的是，该系统可以被直接链接到您的后台版本控制系统。新增的强大的预发布验证手段的组合-用以确保所有包含在发布中的设计文件都是当前的，与存储在您的版本控制系统中的相应的文件“主人”保持同步的文件，并且通过了所有特定的规则检查（ERC,DRC,等等)–从而您可以在更高层面上控制发布管理，并可保证卓越的发布质量。
通过AD10，您可以利用完整的生命周期（从概念和设计，经由原型和产品，到折旧和废弃）来开发并管理您的电子产品，关于所有这些操作的正确性您都有足够的信心。
我们很高兴能带给您这些富有灵感的新技术，和很多其他新功能一起，我们开发了这个发布系统并且得到了很多正面的反应，我们相信您也会很兴奋！通过全新的安装和内容交付系统，以及AltiumSubscrption订户计划可让您访问那些酷炫的新功能，并且随时保持更新。以可选择的插件方式交付各种功能模块，您再也不需要为下一个主体（或附体）发布而等待。相反，如果您愿意，您可以通过一个内容流水线持续不断地从Altium获得最新的技术和解决方案的更新。
二．课程设计
基于单片机的篮球比赛计分系统
本系统是基于89C51单片机为核心的篮球比赛计分系统。

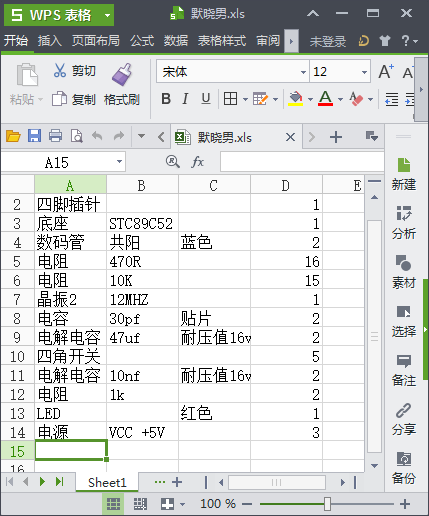

元器件采购清单

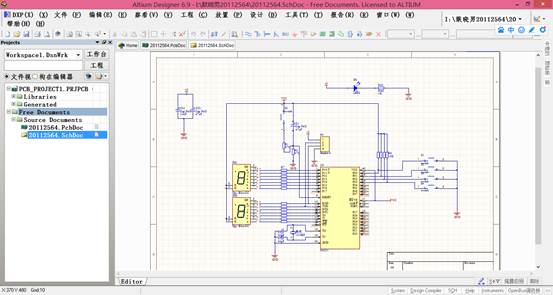

1.原理图：

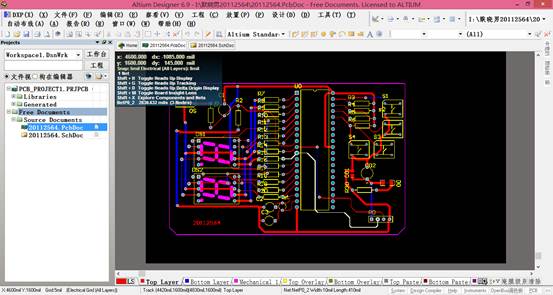

2.版图截图：
三．总结与体会
通过这次的Altium Designer实习，我简单学会了画图，制版。由于第一次接触Altium Designer有很多问题，通过问学长，找老师，上网查阅资料学习到了很多知识。这次实习虽然很辛苦，过程很艰辛，改了很多次，自信心都没了，但最后还是在自己的努力下完成了，很是欣慰，也很有自豪感。很感谢这次实习带来的学习的乐趣。
