电路练习题

  学号             姓名                                   成绩

图示电路中，设所有支路电压与支路电流取关联参考方向，

1）用KCL求出电流I₁，I₂ 和I₃ 。

2）用KVL对含电压源网孔按图示方向列出回路电压方程，并求出U_R1、U_R2和U_S。

3）求3A电流源Is₁的功率P_IS1，注明是发出还是吸收功率。

I₁ =      A,  I₂ =      A,  I₃ =      A；

含电压源网孔列出回路电压方程：

U_R1 =     V,  U_R2 =     V,  U_S=     V,；

P_IS1 =       W  ( 发出 / 吸收  ),

一、填空：

1．在左下图的电路中，a 点的电位等于（      ）V。

2. 在右上图的电路中，电流I=（     ）A。电流I₁=（     ）A。

3．在左下图的电路中，电流I1 =（    ）A，I2 =（    ）A，U1 =（   ）V。三个电源

的功率P_6V=（     ）W（发/ 消）；P_3V=（    ）W（发/ 消）；P_U1=（    ）W（发/ 消）。

4．在右上图的电路中，电流I =（     ）A，U₂ =（     ）V。

二、将下列电压源转换成等效的电流源，电流源转换成等效的电压源：

三、用节点电压法计算下图中节点电压U和各支路电流I1、I2、I3。



四、用戴维南定理求解下图中的电流I（画出等效电路，求出开路电压Uo和等效内阻R0）：

五、A）写出下列正弦量所对应的有效值相量：

1．u＝100sin(314t+90º)  (V)                2.  i＝5√2 sin(100t-120º)  (A)

（B）写出下列相量所代表的正弦量瞬时表达式（设角频率为ω）：

= －8.66－j5  (V)                  u=



六、在RLC串联交流电路中，已知R=20欧，L=40mH, C=50μF, 电源电压=60∠0°V, 角频率ω=1000 rad/s, 用相量法求I，U_R，U_L，U_C，及电路的功率P, 并画出相量图。

1. X_L =                     2. X_C =                   3. Z =

4. I =                      5. U_R=                  6. U_L =

7. U_C =                     8. P =                     9.相量图:

10.电路负载属于何种性质？（感性/容性/阻性？）

七、电路如图，已知电容电压_C=20∠0°V，求总电流I和电源电压以及电路的有功功率P, 无功功率Q，视在功率S和功率因数COSφ。



第二篇：模拟电子技术基础实验报告

模拟电子技术基础实验报告

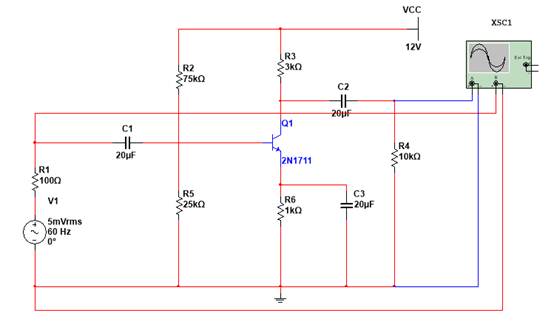

一．电流反馈式偏置电路

图一

图二（a）

图二（b）

图三

图四

实验结论：

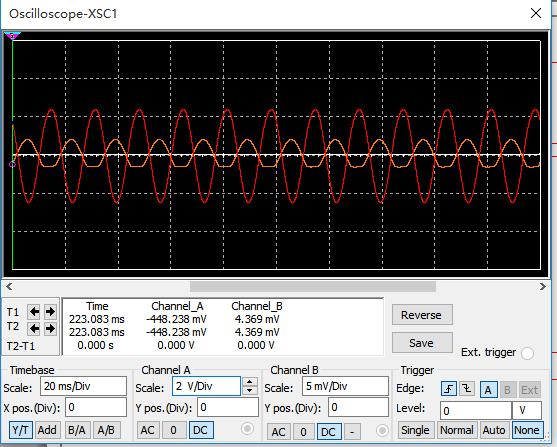

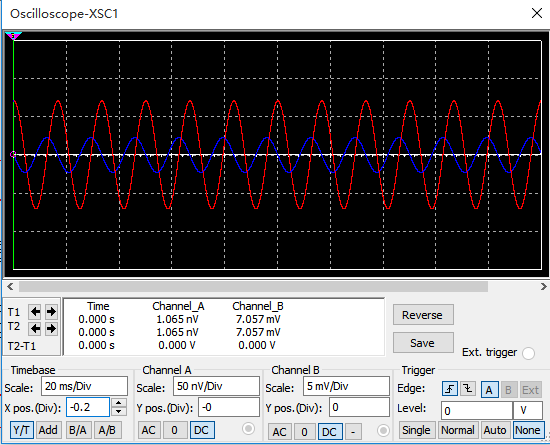

1.根据图四可以读出输入和输出电压的峰值，进而求出增益Au，以及信号的周期。右图中观察可知，输入与输出信号电压相位相差1/4周期。

2.通过改变R2与R5的阻值，改变电流值，得到，当R2所在支路电流远大于R5所在之路电流时，静态工作点稳定。

3.改变输入电压，观察到输出电压发生了较大的相位失真现象。（如图二，三;对应电压为5mv,5v）

二．共射极放大电路

图五

图六(a)

图六（b）

图七

图八

实验结论：

1.  输入信号必须加在基极，才能得到有效的放大。若将信号加到射极，则不能达到放大效果。

2.  改变输入电压，观察输出电压，发现当输入电压增大到一定程度时，电信号出现较大的相位值失真变化变化。（如图六，七;对应电压为5mv,5v）.

3.  如（图六(a)：R1=100欧；图六(b)R1=10000k欧）对比可知，当R1=100欧时输出信号存在相位失真，但当R1=10000k欧时，失真现象消失。

三．综合比较

反馈式偏置电路相较于非反馈式电路，得到的输出电压更稳定，不易于失真。

根据负反馈调节所学知识可知，负反馈对电路有使放大器的放大倍数下降和稳定性提高，稳定被取样的输出信号的特点，这个特点在实验中得以验证。
