二、调研要求
⑴了解我国汽车的基本状况及将来的发展趋势；
⑵进一步掌握机械方面的知识，并初步获得理论与实践相结合的技能；
⑶熟悉材料热处理及零件加工工艺基本知识和方法；
⑷熟悉各加工中心典型机床尤其是先进数控机床的工作原理及操作方法；
⑸熟悉企业生产安全生产章程；
⑹了解企业生产管理模式，熟悉先进管理方法。
三、调研时间安排
四、调研内容
本次实习参观学习了发动机五大件：缸体、缸盖、曲轴、连杆和凸轮轴的生产工艺，之后又参观了东风（神宇）汽车装配车间，变速箱厂，东风公司铸、锻总厂等。因发动机是汽车的心脏，故我们着重参观的是东风商用车发动机厂，包括EQ6100、EQ6105、EQ4H、dci11等发动机的零部件的生产及加工，装配。对曲轴的工艺流程和加工难点更是进行了详细的讲解。下面就发动机中五大件及所参观的变速箱离合器等零部件分详略顺序介绍如下。

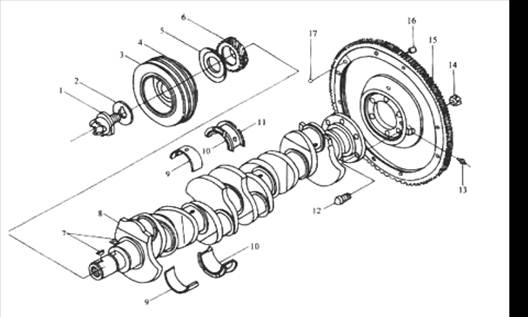

4-1 曲轴部件
1-超动爪；2-超动爪锁紧垫圈；3-扭转减震器；4-带轮；5-挡油片；6-正时齿轮；7-半圆键；8-曲轴；
9-主轴承上下轴瓦；10-中间主轴瓦；11-止推片；12-螺柱；13-润滑脂嘴；14-螺母；15-齿环；
16-圆柱销；17-六缸活塞处在上止点时的记号（钢球）
1、曲轴的生产及加工工艺
曲轴是活塞式发动机中最重要的、承受负载最大的零件之一。它的主要功能是将活塞的往复运动通过连杆变成回转运动，即把燃料燃烧的爆发力通过活塞、连杆转变成扭矩输送出去做功，同时还带动发动机本身的配气机构和相关的系统（润滑系统、冷却系统等）工作。汽车发动机曲轴一般都具有主轴颈、连杆轴颈、曲柄臂、带轮轴颈、正时轴颈、油封轴颈、法兰和油孔等。曲轴部件图见3-1
因为曲轴形状复杂，结构细长，多曲拐，刚性极差，使得其加工难度比较大，为保证发动机长期可靠的工作，曲轴必须有足够的强度和刚度以及良好的润滑、良好的平衡，高的耐磨性。综合以上的种种，故、其技术要求比较高，技术要求如下：
（1）主轴颈与连杆轴颈的尺寸精度一般为IT6～IT7，轴颈的长度公差为IT9-IT10.圆柱度0.005mm，表面粗糙度为Ra0.4～0.2μm。
（2）连杆轴颈轴线对主轴颈的平行度通常为100mm之内0.02mm。
（3）中间主轴颈对两端支撑轴颈的径向圆跳动0.05mm。
（4）曲柄的半径偏差为±0.05mm,表面粗糙度Ra0.8μm。
（5）备连杆轴颈轴线之间的角度偏差不大于±30’。
（6）曲轴必须经过动平衡，动平衡精度为100g·cm。
（7）曲轴的主轴颈和连杆轴颈要经过表面淬火处理。淬硬深度为2-4mm。其硬度HRC45～HRC60。
（8）曲轴需经磁力探伤，探伤后应进行退磁处理。
二汽生产的四种曲轴的主要技术要求如下表：
表4-1 二汽生产四种主轴的主要技术要求
根据这些技术要求，确定相应的加工次序和装夹方法，以保证其性能要求。
1.1 曲轴的材料与毛坯制造
曲轴毛坯的制造方法有锻造和铸造两种。采用的材料为45钢，45Mn2和40Cr等。目前，许多曲轴的材料使用的球墨铸铁，其铸造工艺性好，有利于获得较合理的结构形式，有较好的减震性和减磨性，但延伸率、冲击韧性及材料本身的疲劳强度低且校直比较困难。东风公司四缸曲轴使用的材料为48MnV,48MnV非调质曲轴用钢是在碳钢基础上通过添加微合金元素来强韧化的一种节能钢种。材料使用时组织状态为轧、锻态组织。具有简化工艺、节省能源、免除淬火缺陷、改善环境等优点，使生产成本大大降低，常用来制造曲轴毛坯。宝钢研制的热锻用非调质钢48MnV，可替代45、40Cr或42CrMn等调质钢用于机动车辆、工程机械、传动机械或钢结构等各类构件，综合性能较好。
1.2 曲轴的机械加工工艺特点
曲轴加工工艺有如下特点：
（1） 刚性差
曲轴的长径比较大，并具有曲拐，因此刚性很差。加工中，曲轴在其自重和切削力的作用下，会产生严重的扭转变形和弯曲变形，特别是在单边传动的机床上，加工时扭转变形更为严重，另外，精加工之前的热处理，加工后的内应力重新分布都会造成曲轴的变形。
（2）形状复杂
曲轴的连杆轴颈和主轴颈不在同一轴线上，使得工艺过程变得复杂。
（3） 技术要求高
曲轴因形状复杂，加工表面多，故其技术要求比较高。这就决定了曲轴工序数目多，加工量大。在各种生产规模中，与内燃机的其他零件比较，曲轴的工艺路线是比较长的，而且磨削工序占了相当大的比例。
1.3 定位基准的选择
任何零件的加工都要有一个基准，曲轴也不例外。曲轴的工艺基准有两套，粗基准和精基准。粗基准的选择在第一工序铣端面、钻中心孔时，通常以两端主轴颈的外圆和中间主轴颈的轴肩为粗基准，这样钻出的中心孔可保证曲轴加工时径向和轴向余量的均匀。曲轴加工的精基准包括径向、轴向和角度定位基准。径向定位用曲轴一端的端面或轴肩。角度定位一般用法兰端面上的定位销孔或曲柄臂上铣出的定位平台。采用不同的加工工艺方法和设备，定位基准的选用亦不同。
1.4 曲轴工艺路线
铣端面、钻中心孔→毛胚检验→铣工艺定位面→检验→粗车主轴颈及两端轴颈→检验→精车1、3、4、6主轴颈及小端轴颈→精车2、5、7主轴颈，油封轴颈，法兰外圆及断面，→检验→车平衡块外圆→铣1、12曲柄臂的角向定位面→检验→车曲轴连杆轴颈→检验→在法兰盘上钻铰工艺孔→检验→手铰工艺孔→在油封轴颈上铣右旋回油螺槽→在六个连杆轴颈上钻孔→锪球窝→钻油孔→清洗→检验→中频淬火→检验→半精磨1，7主轴颈→检验→磁力探伤→精磨连杆轴颈→精磨第四主轴颈→精磨第一主轴颈及齿轮带轮轴颈→检验→抛光油封轴颈→精磨法兰外圆→检验→铣键槽→钻，铰孔，攻螺纹→检验→去毛刺→动平衡检验→清洗→超差曲轴动平衡检验→校直→倒角，去毛刺→精车法兰断面及退刀槽→扩，镗铰孔→粗抛光→静抛光→清洗→终检

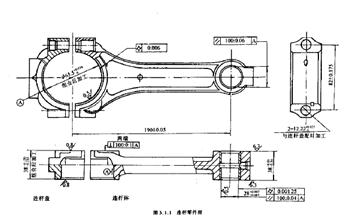

2、连杆的生产及加工工艺
连杆是汽车发动机的主要传动机构之一，它将活塞与曲轴连接起来，把作用于活塞顶部的膨胀气体压力传给曲轴，使活塞的往复直线运动可逆的转化成为曲轴的回转运动，以输出功率。因此连杆主要有两个作用，即实现运动的转换与运动的传递。连杆是一种细长的变截面非圆杆件，由大头到小头逐步变小的工字型截面的连杆体及连杆盖、螺母、螺栓组成。不同的发送机连杆有不同的结构，但基本上都是由活塞销孔端、曲柄销孔端及杆身三部分组成。连杆大头孔套在曲轴的连杆轴颈，与曲轴相连，内装有轴瓦。为便于安装，大头孔设计成两半，然后用连杆螺栓连接。连杆小头与活塞销相连，小头压入耐磨的铜衬套，孔内设有油槽，小头顶部有油孔，以便使曲轴转动时飞溅的润滑油能流到活塞销的表面上，起到润滑的作用。考虑到连杆重量的轻便，刚度的要求，杆身采用工字形。
2.1 连杆的材料和毛坯
为了满足连杆的强度及刚度要求，是发动机结构更加紧凑，其材料大多采用高强度的精选45钢，40Cr钢，并经调质处理以改善切削性能和抗冲击的能力。也有用球墨铸铁的。钢制连杆的毛坯一般都是锻造生产，其毛坯形式有两种：一是体、盖分开锻造；另一种是将体、盖锻成一体，在加工过程中在切开或是采用胀断将其胀断。后一种加工方式具有原材料消耗少、生产率高、成本优等特点，故得到广泛的应用。
2.2 连杆加工工艺过程
毛胚检查→粗磨两平面→钻小头孔→扩小头孔→小头孔倒角→拉小头孔→拉两凸台面→铣断→磨对口面→钻螺栓孔→精锪窝座→钻油孔并去毛刺→铣锁瓦槽→人工去毛刺→扩铰螺栓孔→去毛刺→清洗→装配→套螺母→拧紧力矩并校验→扩大头孔→大头孔倒角→磨标记面→粗镗大头孔→压衬套→挤压衬套→衬套孔倒角→精磨两断面→精镗大头孔→衍磨→总成清洗去毛刺→精镗小头衬套孔→终检
3、 凸轮轴相关生产过程
3-1凸轮轴加工作业部：
本次参观的凸轮轴加工作业部隶属于康明斯作业部的一部分，它所生产的凸轮轴主要分两大类，汽油机和柴油机的。汽油机的EQ6100主要提供给EQ140、材料主要是45号钢。柴油机主要有6Ｃ、６Ｂ、４Ｂ三个系列，主要用于装配重卡、ＥＱ１５３和军用车辆。另外该车间还生产自主品牌ＥＱ４Ｈ天锦系列的凸轮轴，材料全是冷机球墨铸铁，加工的整体设备由英国公司生产。而且另外车间的ＣＢＮ砂轮转速能达到３６００多转。
凸轮轴的加工工艺流程：
凸轮轴轴颈粗加工采用无心磨床磨削→铣端面，钻中心孔→凸轮轴的热处理→凸轮轴的深孔加工→主轴颈快速点磨加工与CBN砂轮→凸轮的加工→凸轮轴的化学处理→凸轮轴的抛光→凸轮轴的探伤→凸轮轴的清洗
下面我们就重点来讲讲凸轮的加工：
用一套数控装置，既控制工件主轴的无级变速旋转和分度又控制砂轮架按凸轮型面的升程数值和降程数值的往复运动及横向进给。
3-2 工件主轴由NC装置控制的伺服电机驱动，实现无级变速传动，不仅可以实现粗磨和精磨所需要的不同转速，而且可以实现工件主轴在每转内按凸轮不同曲线进行自动变速磨削。这可以使凸轮型面上每一磨削点的线速度，金属切削量和磨削力基本一致，对保证凸轮表面的磨削质量是非常重要的。
3-3砂轮可实现高速、恒线速度磨削。如480凸轮轴kopp磨床80m/s.
3-4. 具有较大的柔性。CNC装置可以存贮20个凸轮轮廓数据和9个磨削数据。满足了凸轮轴多品种变化的柔性生产需要。
3-5. 砂轮主轴采用内平衡装置，取代了以前的液力平衡装置和机械平衡装置，平衡精度高，砂轮几乎不抖动，提高凸轮型面的磨削精度。
3-6. 采用金刚滚轮修整，修整时采用声速传感器来控制每次砂轮修整量，能得到好的砂轮修整精度，并且每次砂轮修整后NC装置能自动记忆并补偿。
3-7. 采用CBN砂轮，刚换上的新砂轮与换下来废砂轮之间半径方向只有4.5-5mm，从而保证凸轮型面的一致性。
4、 缸体的生产及加工工艺
缸体是发动机的基础零件，通过它把发动机的曲柄连杆机构（包括活塞、连杆、曲轴、飞轮等零件）和配气机构（包括缸盖、凸轮轴等）以及供油、润滑、冷却等机构连接成一个整体。
4.1 缸体的材料
4.2 缸体的加工工艺
加工过渡基准→粗加工顶平面、地面、对口面、龙门面→精加工底面→加工两销孔→精加工前后端面→第一次镗缸孔、铣瓦座两侧面、瓦片槽→各深孔加工→第二次镗缸孔→六个面的孔系加工→缸套底孔精加工分组压套→主、凸孔粗、精加工→挺杆孔粗、精加工→精铣顶平面→装配→发送
5、 变速箱、离合器等的装配及原理简介
此次实习了解到发动机采用的是摩擦制动。即离合器压盘中装配的是摩擦片，通过摩擦片与飞轮的接触产生的摩擦力来带动曲轴转动。在变速箱厂我着重了解到其装配过程，工艺如下：印铭牌→装倒档→装中间轴总成→装中间轴后盖→装二轴总成→装二轴后盖总成→装一轴总成→装一轴盖板总成→分装支架总成→分装突缘总成→分装上盖总成→装取力盖板→装倒档盖板→制动器调整。同时也了解到另一种箱体设计方法，即输入轴与输出轴同轴线的设计方法。以往书本上看到的是在箱体上铸出一个支架以支撑两轴的两端。但此厂中采用的是在输出轴的一端开一个轴承孔，用来放置轴承从而作为输出轴的一个支点。此种方法能够降低多铸支架并保证同轴的难度，同时减少了材料、铸造成本和变速箱的体积，同轴度上也更加精确。
3、发动机装配作业部：
此次参观的这个发动机装配车间是一条混装线，既装配柴油机又装配汽油机。柴油机包括EQ6102和EQ6105汽油机主要是EQ6100
其中EQ6102采用了EGR技术，所谓EGR技术就是发动机控制电脑即ECU根据发动机的转速、负荷(节气门开度)、温度、进气流量、排气温度控制电磁阀适时地打开，进气管真空度经电磁阀进入EGR阀真空膜室，膜片拉杆将EGR阀门打开，排气中的少部分废气经EGR阀进入进气系统，与混合气混合后进入气缸参与燃烧。少部分废气进入气缸参与混合气的燃烧，降低了燃烧时气缸中的温度，因NOX是在高温富氧的条件下生成的，故抑制了NOX的生成，从而降低了废气中的NOX的含量，但是目前采用了EGR（废气循环再利用）技术的汽车还是达不到尾气排放的国三标准，只有真正的机械高压共轨技术才能达到国三标准，因此 我们需要继续发展我们的科技，只有这样才能与世界同步。由于本次参观时，这条生产线刚好休息，因此我们能看到整个装配线路图，其装配线路如下：
缸体上线→装主轴瓦→装曲轴→拧紧主轴承螺栓→装后油封→装飞轮壳→装飞轮→装压盘→装离合器壳→装活塞连杆总成→拧紧连杆螺母→拧紧正时齿轮室座→装凸轮轴→装正时齿轮室盖→装机油泵→装油底壳→装减震器→抓哏内缸盖总成→预拧紧缸盖螺栓→装摇臂轴→装机油泵传动轴→调气门间隙→装喷油器总成→装汽缸罩盖→装空气压缩机→装排气管→装增压器→装增压器进气管接头→装曲轴箱通风→装水泵→装节温器→装风扇皮带轮→装冷却器→装放水阀
4、杂件加工作业部：
所谓的杂件加工作业部其实主要是用来生产工厂需要的小批量零件，还有进行一些研发，再有就是生产一些工厂加工需要的夹具。也正是因为这个车间需要进行各种工序的加工，所以这个车间拥有各种机床，像车床、铣床、磨床、刨床、锯床、冲压床……进行这些零件的加工需要考虑的东西比较多，像如果加工一个夹具，我们需要考虑加工工序的可行性，加工工序的简化，以及夹具的循环利用，材料的充分利用……我个人认为这个车间里很有创新精神，也很有活力，让人很感兴趣；
5、连杆加工作业部：
连杆的功用是将活塞承受的力传给曲轴，从而使得活塞的往复运动转变成曲轴的旋转运动，连杆承受活塞销传来的气体作用力及本身的摆动和活塞往复运动的惯性力。这些力的大小和方向都是周期性变化的。因此，连杆受到的是压缩、拉伸和弯曲等交变载荷。这就要求连杆在质量尽可能小的条件下，有足够的刚度和强度。
连杆的加工工艺程序如下：
（1）柴油机连杆加工工艺过程如下：
毛坯检查→粗磨两端面→钻小头孔→小头孔倒角（辅助定位）→拉小头孔→ 拉（大头两侧面、凸台面）→切断铣→拉圆弧→磨大头对口面→钻螺栓孔→粗钻→铣瓦槽（固定瓦）→钻油孔→扩铰螺栓孔→清孔→扩大头孔（粗加工）→大头孔倒角→半精磨大头孔→半精镗大头孔→压小头孔衬套→拉衬套孔→衬套孔倒角→精磨两端面→精镗大头孔→珩磨大头孔→精镗小头孔→终检。
（2）汽油机连杆加工工艺过程如下：
毛坯检查→粗磨两端面→钻小头孔→小头孔倒角→拉小头孔→ 拉两侧面、凸台面→铣断→拉大头圆弧两侧面→磨对口面→钻螺栓孔→精锪窝座→铣锁瓦槽→钻油孔→人工去毛刺→钻连杆盖沉孔→扩铰螺栓孔→去毛刺→清洗→装配→套螺母→拧紧力矩并校正→扩大头孔→大头孔倒角→磨标记面→精镗大头孔→压衬套→返工→衬套孔倒角→精磨两端面→精镗大头孔→珩磨大头孔→总成清洗去毛刺→精镗小头孔→终检。
6、缸体加工作业部：
缸体作业部，缸体会在这里从毛坯经过一系列的工艺过程然后成为一个成型的缸体。气缸体既是发动机装配最主要的基础件，又是发动机工作的重要功能件。如缸孔、润滑油道等。气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，形成为曲轴运动的空间。常用的缸体缸盖材料有灰铸铁、合金铸铁、铝合金及镁合金等；小型发动机的缸体缸盖多采用铝合金材料，充分发挥其比重小、导热性能好的特点。铸铁价廉，吸震，不易开裂、易加工。铝合金质轻，导热好、易加工。在加工工艺中，老师给我们重点强调了在粗精镗是所使用的枪钻，枪钻的转速很高，能达到3000转/分，它的刀具呈圆柱状，能够提高转速及位置度。
缸体加工中心由数控伺服系统、APC交换工作台、ATC刀库共同组成，具有小批量、柔性好、占地面积小的特点。
下面就具体介绍缸体加工的工艺流程：铣定位凸台，发电机支架凸台，机冷器面，工艺导向面．
粗铣底面，龙门面，对口面，顶平面→粗铣缸套底孔→粗铣前后端面→精铣前后端面→汽缸体打流水号→铣主轴承座两侧面→铣油封凹座（注机冷器面朝下，后端面朝前→铣主轴承孔瓦片槽→扩１，２，３，４，５凸轮轴底孔．顶平面朝上，挺杆室朝前→扩第３凸轮轴底孔→枪钻前后端面主油道孔及油泵座内油道孔→枪钻２个横油道深孔及顶面２个深油孔→钻５个横油道及顶面１２个推杆孔→粗镗缸套底孔→半精镗缸套底孔两侧凸台面及导向以及孔系加工
→前销后环出砂孔及凸轮轴凹底孔及部分→顶面水孔，缸盖螺栓孔，定位环孔以及瓦盖定位环孔加工→底面油底壳螺孔，瓦盖螺栓孔，深油孔，喷油臂孔加工 →精镗缸套底孔→精拉瓦盖结合面→水压实验→七横油孔，增压回油孔，出砂孔加工→６个７度横油孔及机油标尺加工孔→中间清洗→人工清理窗口面12个螺孔和主油道→缸孔分组，分压缸套→人工清理缸体内腔和瓦座螺栓孔v装瓦盖及瓦盖螺栓→粗镗主轴承孔，凸轮轴衬套底孔→半精镗主轴承孔，精镗凸轮轴衬套底孔→钻凸轮轴衬套底孔→中间清洗→压凸轮轴衬套→精车第四轴承止推面 →精镗主凸孔，前销，油泵座销孔→扩挺杆孔→第二次扩挺杆孔→精镗挺杆孔
→铣挺杆孔→中间清洗→粗镗缸套孔→缸孔倒角→精镗缸套孔→粗精研磨缸孔→缸套孔返修→ 精铣缸体顶平面→缸体返修→总成清洗→压装前后堵盖，凸轮轴后堵盖，压装侧面出砂孔，碗形塞→缸孔分组及打号→总成检查→防绣→气压实验→装镗油泵挺架
7、４ｈ及大马力加工装配线：
EQ4H发动机 大马力（DCI11）发动机
EQ4H发动机是东风公司自主研发的一款发动机，它是直列四缸、电控共轨燃油喷射、还是中压增冷。主要用于天景系列的汽车，而大马力则是直列四缸、四气门、共轨直喷、增压中冷。主要用来转配重卡。由于EQ4H以及大马力装配线是保密的，我们只在里面呆了15分钟，故对所有的装配线路程序不是特别清楚，这里就不在做特别的解说了。
8、飞轮及壳体加工作业部：
这里的壳体加工作业部主要加工的是飞轮、飞轮壳等等……飞轮具有储存和释放能量，增加转动惯量。发动机四个冲程只有一个做功冲程剩下的几个冲程靠飞轮存储的动能来完成，因此飞轮在发动机中占有非常重要的作业，其加工过程大概就是：铸件→车外形→钻孔→磨端面→做平衡实验→清洗。大体就是这样了，这里重点讲讲动平衡，做动平衡时由特定的机器带动整个飞轮盘旋转，这时仪器就会显示哪个角度需要钻掉多少重量，工人师傅只要按照仪器显示的来做就行了，另外在飞轮上还有一些小方块的齿，有的地方比较的长，那个是用来装传感器用的，至于壳体加工这里就不再说了。
10、铸造厂造型:
铸造厂造型运用的是异于寻常的泡沫，它的硬度要高一点，泡沫的颗粒要小一些，工人师傅们首先按照汽车设计用泡沫做出相应的模型，造型时需要注意定位，以保证模型的各个参数都正确，因此在泡沫模型上有很多定位孔，当模型造好后我们需要在泡沫上涂上特殊的涂料，待其干燥后就可以造砂型进行浇注了，这些泡沫遇到铁水会自动气化，故而铁水能形成需要的模型，也就是原来造型的形状。
第二节 装配线工艺流程

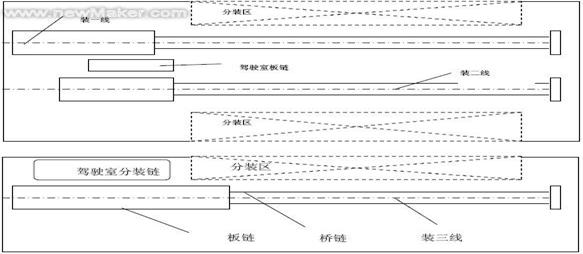

整车装配工艺，由流水线主线装配工艺和总成分装工艺组成。
装配一、二线主要装配工艺流程：
车架上线→双/单后桥平衡轴悬架（包括后桥平衡轴分装）上线→双/单后桥上线→双/单中桥上线→前悬架合件上线（包括前桥分装）→底盘翻转→发动机、变速箱合件上线（包括发动机、变速箱分装）→制动系统密封性检测→润滑油（脂）加注→油箱、轮胎（包括油箱、轮胎分装链）→驾驶室合件上线（包括驾驶室分装）→制动液、防冻防锈液加注→整车调整→整车下线
装配三线主要装配工艺流程：
车架上线→前悬架合件上线（包括前桥分装）→后悬架合件上线（包括后桥分装）→底盘翻转→发动机、变速箱合件上线（包括发动机、变速箱分装）→制动系统密封性检测→润滑油（脂）加注→油箱、轮胎（包括油箱、轮胎分装链）→驾驶室合件上线（包括驾驶室分装）→—制动液、防冻防锈液加注→整车调整—→整车下线
12、变速器厂：
变速器是汽车传动系中最主要的部件之一，它的作用是：
1.在较大范围内改变汽车行驶速度的大小和汽车驱动轮上扭矩的大小。
由于汽车行驶条件不同，要求汽车行驶速度和驱动扭矩能在很大范围内变化。例如在高速路上车速应能达到100km/h，而在市区内，车速常在50km/h左右。空车在平直的公路上行驶时，行驶阻力很小，则当满载上坡时，行驶阻力便很大。而汽车发动机的特性是转速变化范围较小，而转矩变化范围更不能满足实际路况需要。
2.实现倒车行驶
汽车发动机曲轴一般都是只能向一个方向转动的，而汽车有时需要能倒退行驶，因此，往往利用变速箱中设置的倒档来实现汽车倒车行驶。
3.实现空档
当离合器接合时，变速箱可以不输出动力。例如可以保证驾驶员在发动机不熄火时松开离合器踏板离开驾驶员座位。
变速箱由变速传动机构和变速操纵机构两部分组成。变速传动机构的主要作用是改变转矩和转速的数值和方向；操纵机构的主要作用是控制传动机构，实现变速器传动比的变换，即实现换档，以达到变速变矩。
其装配工艺主要如下：
五档装配线：吊外壳→铆铭牌→装倒档→装中间轴→装中间轴后盖→装二轴总成→装二轴后盖总成→装一轴总成→装一轴盖板总成→装支架、突缘、刹车总成→装上盖总成→装取力盖板→装倒档盖板→刹车调试→装顶盖总成→水密实验
13、壳体铸造厂铸造：
大家都知道发动机壳体是通过砂型铸造而成的，那么我们肯定要先造砂型，首先我们要配置细沙，里面有硅石、粘合剂等一些配料，搅匀了即可，然后需要机械冲形，在沙子里冲出发动机外形需要的一些孔槽，这里发动机的造型用的是两箱分开模造型，就是说先把发动机的壳体造型分成两箱，每箱为发动机的一面，造好后把以前制造好的发动机泡沫砂型安装好，然后再把两箱对应安装好就可以用铁水浇注了。
14、轴瓦活塞加工作业部：
活塞组由活塞本体,活塞环和活塞销组成。活塞组是内燃机的主要运动部件,它与气缸套和气缸盖构成一个容积变化的密闭空间,直接承受混合气燃烧的压力,并将燃气的作用力通过连杆传给曲轴,使曲轴旋转,从而完成将热能转变为机械能的任务。活塞组是内燃机中工作强度最高的组件之一。由于它的工作条件特别严酷,所以其工作能力对发动机的强化、可靠性、耐久性。
活塞加工流程：
毛坯→荒车外圆切槽及顶部→车止口及打中心孔→粗镗销孔→钻直油孔→钻斜油孔→去油孔止口毛刺→车大气门坑→车小气门坑→铣气门坑→粗精车环槽顶面及细车→精车外圆→精镗销孔→粗精车燃烧室及去毛刺→车卡环槽→清洗→成品检查→镀锡
活塞环加工的一些步骤：
6BTD压床冲压→粗仿形车内圆→仿形及铣切开口→扩口检查→粗修开口→精磨平面→清洗→成型车倒角→精修开口→外观检查→镀絡→取下侧外圆圆尖角毛刺→粗磨开口及倒角→镀后精磨平面→衍磨桶圆→清洗→精磨 开口倒角→精车内圆→特种衍磨桶圆→清洗→终磨平面→精衍平面→汽油清洗→成品预检验→翘曲度检查→磨梯形面→打印标记→去内圆毛刺→去开口毛刺→退磁→汽油清洗→成品检查→涂油包装
轴瓦：
轴瓦加工流程：落料→打字→冲弯成型→车两端面及侧内外角→冲定位唇→清洗→镀锡→拉对口平面→法拉对口平面毛刺→镀锡→拉内圆→去外观毛刺→成品检查→涂油包装
6、 QCD管理理念简介
一个好的公司必然有一套好的管理方法，离开了管理的团队纵有再好的人力资源也只能是一盘散沙，没有好的管理理念就没有一个明确的指导思想。在东风公司实习期间，通过一场讲座使我了解到了公司里一套管理方法——QCD管理理念。所谓QCD管理，就是综合考虑质量（Quality）、成本（Cost）、交货期（Delivery）的管理。此种管理方法借鉴于日本，是一种针对生产全过程、全员参加、有效益、保证企业年度计划实现的现场作业持续改善工作
运用科学的管理思想、管理方法和管理手段,对现场的各种生产要素,如人(操作者、管理者)、机(设备)、料(原材料)、法(工艺、检测方法)、环(环境)、资(资金)、能(能源)、信(信息)等,进行合理配置和优化组合,通过计划、组织、控制、协调、激励等的管理，是日本企业全面质量管理和新生产方式的成功实践。此种管理有以下特点：一，以质量为中心；二，彻底消除浪费。充分处理好了生产要素与产品间的关系，其结构图如图3-3,。这种管理方法充分考虑了客户对产品质量的要求和企业成本的减少，运用到东风公司，效果显著。只有综合考虑了质量、成本，同时做好售后服务工作，公司才能获得巨大的利益。
五、心得体会
通过这次实习，我们了解到实习是教学过程中理论联系实际的一个重要的实践性教学环节,增加了我们的实践知识,扩大了知识面,为后继的学习打下了基础,以至为今后的学习达到事半功倍的效果。本次实习不仅仅是对所学理论知识的进一步巩固，对书本知识的验证和深化，更重要的是我们把理论和实际结合起来；进厂实习，使我们了解到工厂里的各种生产流程，工厂自动化程度，以及国内甚至世界同行业的发展概况；同时，通过实习，我们了解平时所学知识在生产实践当中如何应用，怎么应用，这对正处于学习期间的我们是一个重要的启发和帮助。未来自动化正朝着信息化，网络化，智能化方向发展，而且绿色环保的创造则肯定是永恒的主题；自动化的飞速发展将使人类不仅可能摆脱繁重的体力劳动，而且要从繁琐的计算、分析等脑力劳动中解放出来，以便有更多的精力从事高层次的创造性劳动，同时智能化促进柔性化，它使生产系统具有更完善的判断与适应能力。当然这一切还需要我们大家进一步的努力。
另外通过实习，我们对工人的生活方式、公司的管理制度、以及产品的销售状况，市场的同行业的竞争也有一定的了解，这对我们来说都是一笔不可多得的财富。
