2010-026 第1页共11页
基桩静载检测报告
编号:2010-026
工程名称:某某工程
工程地点:深圳市大工业区兰景北路
委托单位:某某公司
检测日期:20xx年12月02日~20xx年12月04日
某某检测公司
二O一O年十二月九日
2010-026 第2页共11页
某某工程
单桩竖向抗压静载检测报告
编号:2010-026
重要提示:1、报告未盖“某某检测公司业务专用章”无效。
2、报告无检测、编写、审核、批准人签字无效。
3、未注册上岗证书或上岗证书超过有效期限的报告无效。
4、报告发生改动、换页或剪贴后无效。
5、未经检测单位同意,报告不得部分复制。
6、如对检测报告有异议,应于收到报告之日起十五日内向本检
测单位书面提出,逾期视为认可检测结果。
2010-026 第3页共11页
目 录
封 面-----------------------------------------------------------------第1页 重要提示------------------------------------------------------------------第2页 目 录-----------------------------------------------------------------第3页
1、前言-------------------------------------------------------------------第4页
2、工程地质概况--------------------------------------------------------第5页
3、受检桩的施工概况--------------------------------------------------第5页
4、检测方法、标准和仪器设备---------------------------------------第6页
5、检测结果--------------------------------------------------------------第7页
6、检测结论--------------------------------------------------------------第8页
7、附图表-----------------------------------------------------------------第8页
(1)单桩竖向静载试验结果汇总表、Q~s曲线、s~lgt曲线图----------------2张
(2)受检桩平面示意图----------------------------------------------------------1张
2010-026 第4页共11页
1、前言
受某某公司委托,某某检测公司于20xx年12月2日至12月4日对某某工
程的2根预应力混凝土管桩进行了单桩竖向抗压静载试验。工程概况见表1。

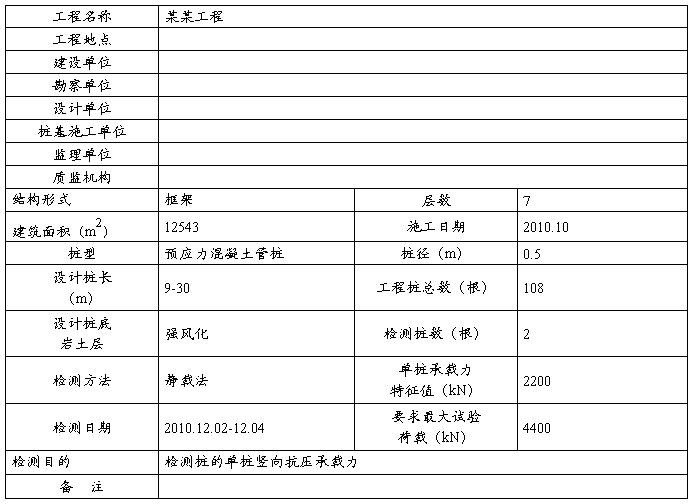

工 程 概 况 表
表1
2、工程地质概况
2010-026 第5页共11页
根据委托方提供的岩土工程勘察报告整理出该场地工程地质概况,见表2。

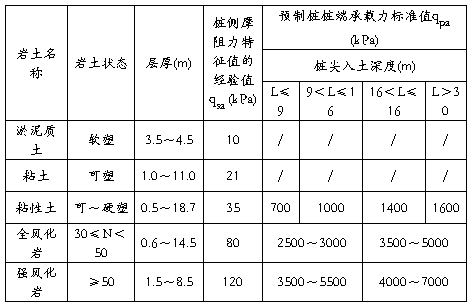

场地工程地质概况表
3、受检桩的施工概况
由委托单位20xx年12月提供的受检桩施工情况见下表。

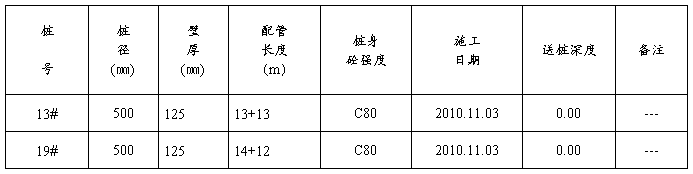

受检桩成桩参数(锤击桩)
表3
4、检测方法、标准和仪器设备
2010-026 第6页共11页
4.1试验方法
4.1.1试验加载:采用(8.0m)×(8.0m)砼块压重平台反力装置,加载系统由压力传感器和千斤顶组成,采用慢速维持荷载法,每级加载为预定最大试验荷载的1/10,第一级按2倍分级荷载加载,在每一级荷载作用下,桩的沉降量在每小时小于0.1mm,可加下一级荷载。
4.1.2沉降观测:在桩顶下0.5D处装设4个位移传感器,按规程规定时间测读沉降量。 4.2试验标准
本次检测试验按照深圳市标准《建筑基桩检测规程》(SJG 09-2007)的有关规定进行。 4.3试验仪器设备
试验采用仪器设备见表5。

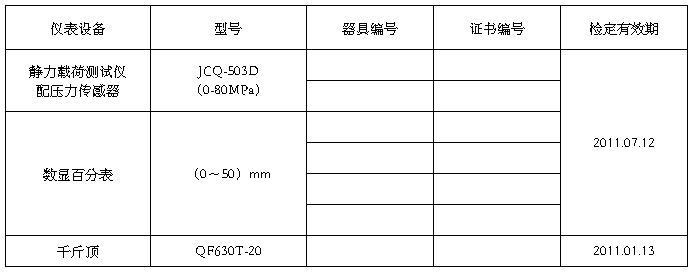

静载试验主要设备情况表
2010-026 第7页共11页
5、检测结果
由现场测读的数据整理出“单桩竖向抗压静载试验数据汇总表”,绘制出试桩的荷载—沉降值关系即Q-s曲线。综合分析整理得出试验结果详见下表。

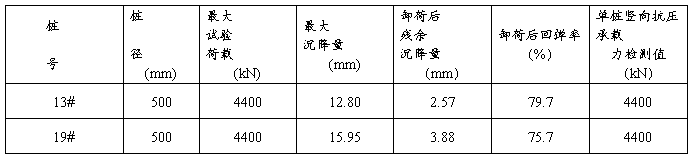

试验结果汇总表
2010-026 第8页共11页
6、检测结论
对某某工程的2根预应力混凝土管桩进行单桩竖向抗压静载荷试验,其检测结论为:
所测13#、19#共2根桩的单桩竖向抗压承载力检测值均达到4400kN,满足设计要求。
7、附图表
(1)单桩竖向静载试验结果汇总表、Q~(2)受检桩平面示意图 某某检测公司 二O一O年十二月九日
s曲线、s~lgt曲线图 2张 张
1
2010-026 第9页共11页

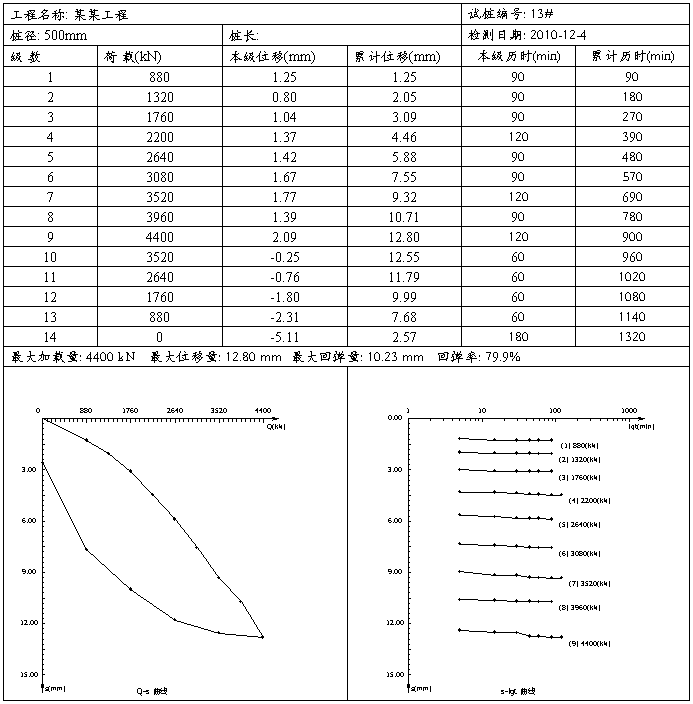

单桩竖向抗压静载试验数据汇总表
2010-026 第10页共11页

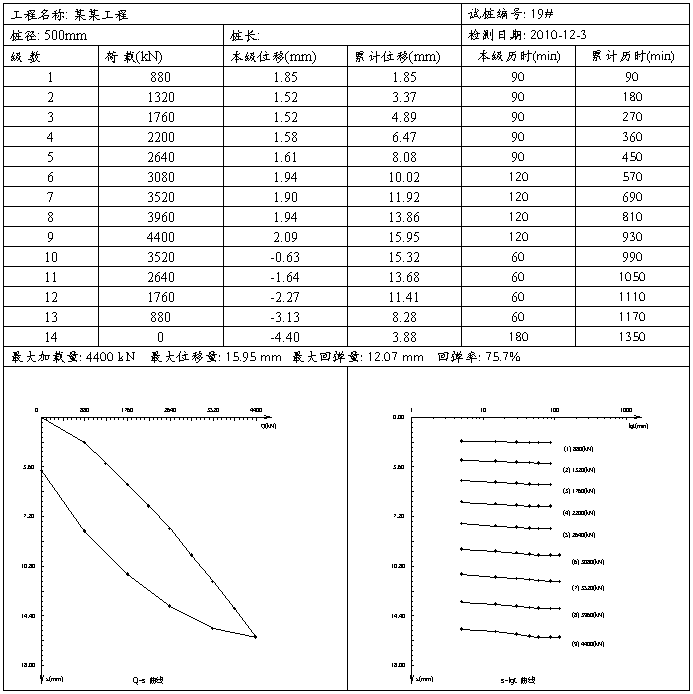

单桩竖向抗压静载试验数据汇总表
2010-026 第11页共11页
第二篇:基桩静载试验报告样式
***************
检测(或分析)报告
检测项目: 单桩抗压承载力(静载法)
工程名称: *******
委托单位: ***
检测类型: **
检测单位: *****
发出日期: ****年**月**日
1、检测概况 表1
2、工程概况
******
3、成桩情况
根据委托单位提供的设计及施工资料, 本次检测**桩,桩径***mm,设计桩长**m,混凝土强度等级为**,混凝土于****年**月**日浇注。
4、试验依据与测试系统
试验依据:静载试验依据中华人民共和国行业标准《建筑基桩检测技术规范》(JGJ 106-2003)进行。
测试系统:
(1)数据采集采用静力载荷测试仪***,实现电子化远程采集数据。
(2)油压千斤顶:*只**T的油压千斤顶。
(3)位移计:采用位移传感器,精确至0.01mm。
5、试验方法
采用堆载法,混凝土配重块均匀码放在钢梁上。试验采用慢速维持荷载法,即分级加载法进行,每级荷载为预估极限承载力的1/10,第一级取分级荷载的2倍;待每级荷载下沉降稳定后再加下一级荷载,直至满足试验条件。用静力载荷测试仪控制荷载量,用位移计测量桩顶沉降量。
6、试验终止条件
本静载试验桩是工程桩,不做破坏试验。加载终止条件和相应的极限加载值的取值按以下规定:
(1) 正常加载到设计极限承载力,位移能够达到稳定标准时,终止加荷。
(2) 加载未达到极限承载力,但出现下列情况时,终止加荷:
(a)总位移量大于或等于40mm,且本级荷载的位移量大于或等于前一级荷载的位移量的5倍时,加载即可终止。取此终止时荷载小一级的荷载为极限加载值。
(b) 总位移量大于或等于40mm,且本级荷载加上,24h后未达稳定,加载即可终止。取此终止时荷载小一级的荷载为极限加载值。
7、试验结果
(1)试验结果综述:
**桩静载试验加荷至****kN时,抗压稳定,位移满足稳定条件,累计沉降量**mm。
(2)试验数据与图表见下表。
(3)结论:桩号为**的工程桩单桩竖向抗压极限承载力不小于**kN,该桩竖向抗压承载力满足设计要求。
单桩竖向静载试验表
工程名称: 试验桩号:**
测试日期:**年**月**日 桩长:**m 桩径:****mm
