附件1-1
项目
方案设计任务书
招标单位:
日 期: 年 月 日
目 录
一、项目基本情况
二、项目定位
三、开发理念
四、项目技术经济指标
五、总体规划原则
六、交通组织原则
七、景观规划原则
八、单体设计原则
九、户型设计原则
十、提交设计文件要求
十一、限额设计要求
十二、设计进度要求
一、项目基本情况
1.项目概况
1)项目位置
2)占地面积
3)地块周边状况
4)其它
2.周边配套设施情况
3.周边项目概况
4.气候气象
5.人文文化简介
6.其他
二、项目定位
1.客户定位
2.主题定位
3.物业类型
三、开发理念
四、项目技术经济指标
1.技术经济指标:
占地面积:
计容积率建筑面积:
其中:
建筑容积率:
建筑覆盖率:
建筑层数:
车位数:
车户比:
其它:
2.户型配置
3.配套设施
五、总体规划原则
1.
2.
3.
…
六、交通组织原则
1.
2.
3.
…
七、景观设计原则
1.
2.
3.
…
八、单体设计原则
1.
2.
3.
…
九、户型设计原则
1.总体原则:
2.平面布局:
3.空间组合:
4.各功能空间的设计要点:
5.细部设计:
6.设备专业要求:
十、提交设计文件要求
所提交的方案设计必须符合国家现行的设计规范、技术规程及地方有关规定,并应满足甲方要求,最终获得甲方确认;方案设计的内容,应达到国家规定的方案报审规划部门的深度要求,并最终获得甲方确认。经过调整的方案设计应至少包括以下内容:
1、总平面图设计,包括:
①用地红线位置及角点坐标,场地标高;
②建筑物位置、尺寸、间距、层数、设计标高、退红线尺寸等;
③红线外城市道路及红线内道路布置、车辆入口、停车场位布置;
④消防车道布置、路宽及转弯半径、尽端车道的回车场尺寸等;
⑤景观设计概念图。
2、单体建筑平面图。
①标注总尺寸及纵横墙、柱轴线尺寸,绘制各层平面图方向应与总平面图方向一致;
②绘出内外门、门洞、窗或洞口、楼梯、电梯、阳台;
③各房间、走道等名称标注及有特殊要求的主要厅、室的使用布置;
④标明室内外地面设计标高,各层楼面设计标高;
⑤车库的车位布置、注明车道宽度、标高及转弯半径、注明总车位数;
⑥剖切线位置及符号;
⑦高层住宅的标准层、标准单元层需要时,应放大比例绘制室内布置图并注明各功能空间的使用面积;
⑧各防火分区的划分。
3、立面图。
注明外墙材料及颜色。
①四向立面图并注明名称;
②表示立面外部的轮廓,如门窗、雨蓬、阳台、檐口、女儿墙、屋顶、水箱、电梯机房、梯屋、冷却塔、线条等,并注明楼层标高及外墙面主要材料、色彩。
4、剖面图。
剖面图应剖在有楼梯、层高及层数有变化、空间比较复杂的部位。
①绘出内外墙、门窗、地面、楼板、屋顶、水箱、电梯机房、烟囱、檐口、女儿墙、雨蓬、阳台等;
②注明设计标高、各层高度尺寸、门窗洞口高度尺寸及建筑总高度(室外地面至檐口或女儿墙顶面);
③有地下室且邻近有建筑物者,要绘该处剖面及相对位置。
5、彩色透视图(鸟瞰图、室外不同角度主要视点)
6、建筑模型(比例: )
7、设计说明书,包括:
①设计依据:
a、计划投资立项批准文号。
b、土地用地红线图,《建设用地规划许可证》。
c、业主签发的设计招标书。
②总图设计说明
a、工程位置和环境的说明。
b.根据建筑性质及使用功能要求,对总体布局、功能分区、内外交通组织、日照间距、日照时间、消防车道、防火间距、消防登高面、噪音防治等是否满足的说明。
c.建筑物栋数、层数、总高度的说明。
d.建筑物四周退红线尺寸、地下室边线四周离红线尺寸。
e.总用地面积、总建筑面积、建筑覆盖率、道路面积、绿化面积等主要指标.
f.说明按照《建设用地规划许可证》的汽车停车位数量与实际安排的数量。
g.街景的要求及空间组织,与周围环境的协调等说明。
③建筑设计说明
a.建筑设计的构思及设计特点、造型及立面处理。
b.建筑物的消防等级及防火安全措施简述。包括防火分区、消防通道、登高面、安全疏散、消防电梯及消防前室等。
c.单体建筑物的技术经济指标,包括建筑面积、平面系数;住宅要求提供户型技术经济指标;
d.建筑功能的分布层数、各层的建筑面积、各功能的建筑面积指标(需要时可列表说明)。
④结构设计说明;
⑤给排水设计说明;
⑥电气设计说明;
⑦空调设计说明;
⑧环保设计说明。
8.道路系统图(比例: )
9. 绿地系统图(比例: )
10.市政管网规划图(比例: )
11.用地竖向规划设计(比例: )
12. 方案设计投资概算。
13.乙方最终应提交 套合格的方案设计文件给甲方。另附电子光盘文件 套。
十一、限额设计要求
十二、设计进度要求
方案设计阶段需提交的中间过程成果
第二篇:别墅建筑方案设计任务书
别墅建筑方案设计任务书

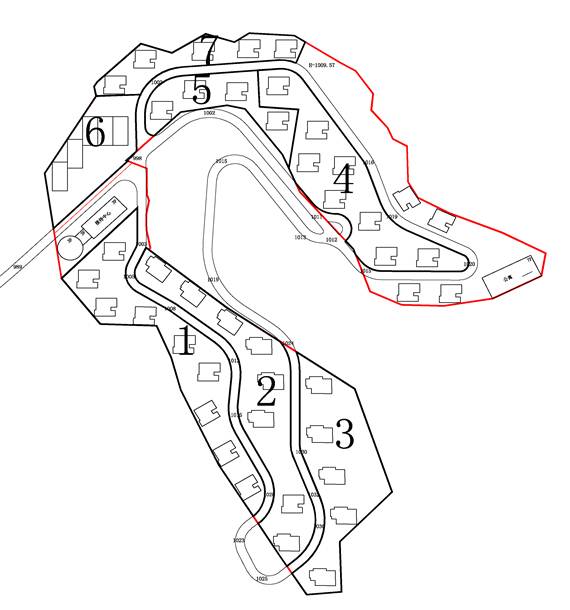

一、基地状况
基地位于广东某风景别墅区内,42*42 m、30*60 m、25*70 m方形或矩形用地。建筑控线由用地红线向内退入3m。
要求用地一边用4m宽组团道路,别墅入口方向与组团道路位置一致。其他地形地貌、周围环境状况自定。
该城市夏季主导风向为南、东南。日照间距1H。
222
二、建筑组成与设计要求
1、面积指标:
一般大型别墅的用地面积:约800 m/层户,建筑面积:约350 m每栋。本项目因设计需要扩大用地规模。建筑面积不限,但要兼顾户型配置、花园设置的合理性。
2、建筑与环境组成:(以下面积为一般别墅的参考值,单位:m) 厅(客厅、餐厅、门厅)60—70
客人卫生间(两件洁具)3—4
厨房810
洗衣间(洗衣、烫衣)810
工人房810
主卧1820,主卫68
次卧23间,1215/间。
活动室、书房、家庭室、健身房、阳光室、娱乐室、棋牌室、茶室、储藏室等自设。 车库(与别墅结合)3.6M*6M
楼梯
过道
门廊、服务阳台、生活阳台、半户外起居、半户外就餐
小型游泳池自设
花园(含各类露台、小径、绿地、水体、花架、儿童游戏场地等游憩与景观设施) (以上各用房面积与总建筑面积均由设计者自定,各组成空间数量可在此基础上酌情增减)
3、建筑层数:2~3层
4、层高与净高:层高3M,局部层高可根据需要增减,底层层高可适当加大;车库净高不小于2.3M,其余空间净高应符合住宅设计规范要求。
5、结构形式:框架结构
6、设计要求:
(1)满足环境的设计条件。建设室内外环境要素有机结合(如建筑布局要结合入口方向、景向、阳光),注意利用地形及保护原有生态环境;
(2)把握功能的合理布局。建筑与环境功能分区合理,使用方便;
(3)创造愉悦的空间与造型,建筑形式、风格不限;
(4)符合技术的基本要求。 222
三、图纸内容
1.建筑设计构思说明和面积指标
2.建筑总平面图1:300~1:500
3.建筑各层平面图1:100~1:200
4.主要建筑立面图2个1:100~1:200
5.剖面图1-2个,至少有一个剖到楼梯,1:100~1:200
四、图纸版面要求
规范制图,A3纸装订成册,格式按成教学院要求。
五、主要参考资料:
1.天津大学 邹颖、卞洪滨编著,别墅建筑设计,中国建筑工业出版社
2.宋泽方、周逸湖,花园别墅与独院住宅,中国建筑工业出版社
3.重庆建筑大学 朱昌廉主编,住宅建筑设计原理,中国建筑工业出版社
4.胡仁禄、周燕珉,居住建筑设计原理,中国建筑工业出版社
5.中华人民共和国国家标准 住宅设计规范(20xx年版)
6.建筑设计资料集3,中国建筑工业出版社
7.民用建筑设计通则GB50352--2005
8.建筑设计防火规范GB50016--2006
9.《房屋建筑制图统一标准》(GB/T50104—2001)
10.《建筑制图标准》(GB/T50104—2001)
11.《建筑制图》
12.其他别墅与小住宅图集
13.全国著名高校建筑系学生优秀作品选
14.中国建筑西北设计研究院编著.建筑施工图示例图集(第二版)——编制框架与表达模式.北京:中国建筑工业出版社,2006
附1:结构布置要点
柱网布置、墙厚、轴线设置:
柱距:3.3~6米~9米(结合建筑使用要求考虑)
梁截面尺寸:
-高h=(1/8--1/12)梁跨l,特殊情况取1/14
-宽b-(1/12--1/3)梁高h,多取200,250
柱截面尺寸:
-柱截面尺寸:非抗震设计时,不宜小于250MM,抗震设计时,不宜小于300MM;圆柱截面高宽比不宜大于3。
-柱截面宽度一般不小于框架主梁截面宽度+100MM,约为层高的1/8~1/20,50为模数,正方形与长方形截面的选用
-构造柱同墙厚200*200
框架梁不宜穿越主要房间
3m以内悬挑
墙厚200,120
轴线定位通常与主梁位有关。一般情况下对墙中,开敞空间内对柱中
附2:别墅建筑方案设计图纸内容
一、建筑设计构思说明和面积指标
1、建筑设计构思文字说明
总结方案在与结合环境、功能布局、空间与造型、技术等方面的主要特点。
2、主要技术指标:
(1)总用地面积
(2)建筑面积
二、建筑总平面图内容
1、设计地块:用地红线用加粗点划线表示。建筑控制线用加粗虚线表示
2、用地红线以外相关换件表达:组团道路4m,用地红线以外相关景观(绿地、水体、山坡等),用地红线以外相关建筑(其他住宅、公建)等。
3、建筑屋顶平面正确表达(外轮廓加粗、内容参考“屋顶平面内容”部分要求)
4、主要标注
指北针
夏季主导风向
屋顶各露天部分层数或标高
室外主要地面标高
主要间距(建筑后退红线、用地边长)标注
场地出入口标注(三角箭头加文字)
建筑各对外出入口标注(三角箭头加文字,标明建筑主要出入口、服务出入口、建筑通往花园的出入口)
比例
图名
三、建筑单体设计图内容
1、各层平面图内容
墙、柱、门、窗、栏杆
楼梯(注意底层、中间层、顶层的表达不同)
台阶、坡道
底层建筑各对外出入口连接室外地面高差%处理
底层车库对外出入口连接室外地面的坡度15%
其他高差处的台阶、坡道
门口线:2~5cm高差,位于厨卫出入口、室内通往阳台的出口、建筑各对外出入口处 吹拨或镂空部分以折线符号表示
相邻上层出挑部分(雨棚、阳台、飘窗、挑房间等)和镂空部分的外轮廓以细虚线表示
相邻下层的屋面以细实线表示
潮湿空间(露台、阳台、厨、卫等)的地面以铺地表达
主要标高:底层标注建筑室内、外地面主要标高,其余各层标注楼面和相邻下层天面标高
标注房间名称
标注尺寸2~3道
底层平面于剖面图所在位置标注剖切符号
图名、比例
2 、屋顶平面内容(可与总平面合)
各坡面交线、檐沟或女儿墙
各露天部分结构面标高
上人屋面铺地和绿化
天井或庭院、构架
图名、比例
3、建筑立面内容
数量:2个
与平面相等
外轮廓、主要洞口、明显凸凹处的轮廓线加粗
标注主要标高、主要材料
图名、比例
4、建筑剖面内容
数量:1—2个
剖面不能剖到柱,剖到的梁、板涂黑,剖到的墙体粗线空心,地面线加粗。 至少有1个剖面剖到楼梯
与平面、立面相符
标注标高、总高、层高
图名、比例
