飞行器制造工程专业教学实习报告

—激光加工技术

班  级：14030103

学  号：2011040301117

姓  名：李茁

实习时间：20##年9月4日

一、激光加工技术原理（结合实习设备论述原理、结构特点、参数）

二、激光加工技术的应用（综合归纳现有技术500字）

三、零件的设计（自行设计、绘图并附打印图，零件应小于50X50）

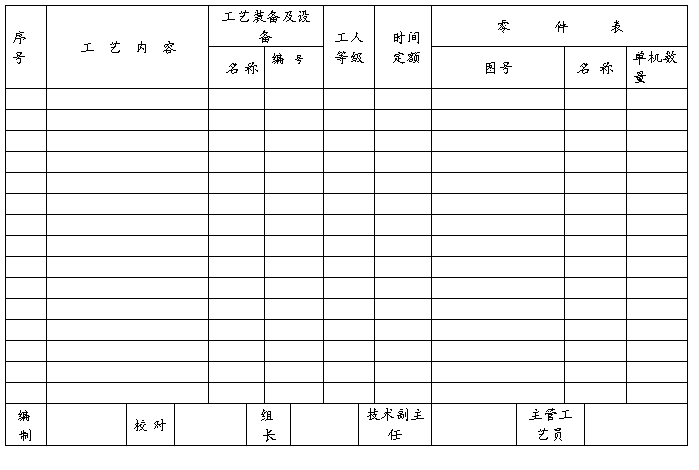

四、利用激光切割机加工自己设计的零件（编制工艺规程、零件尺寸测量，分析误差原因及解决方法）

第二篇：激光切割机实习报告

主要内容：

通过一个月的实习，学习了铝塑板型材切割激光裁床的原理、操作以及运行维护。在这过程中我将所学机电知识运用到生产实践中，增长了自己的见识也提高了专业知识水平。在实习期间，我了解了激光切割技术的发展与前景，掌握了激光切割的原理。学习了GJMSJG-12595 DT型号激光切割裁床的工作原理和基本操作，并在师傅的悉心指导下完成了一次裁切操作。实习过程中主要对切割机的电气控制部分进行了深入的学习与研究。

激光切割原理及工艺：

1、原理：激光切割是用聚焦镜将CO2激光束聚焦在材料表面使材料熔化，同时用与激光束同轴的压缩气体吹走被熔化的材料，并使激光束与材料沿一定轨迹作相对运动，从而形成一定形状的切缝。从二十世纪七十年代以来随着CO2激光器及数控技术的不断完善和发展， 目前已成为工业上板材切割的一种先进的加工方法。在五、六十年代作为板材下料切割的主要方法中：对于中厚板采用氧乙炔火焰切割；对于薄板采用剪床下料，成形复杂零件大批量的采用冲压，单件的采用振动剪。七十年代后，为了改善和提高火焰切割的切口质量，又推广了氧乙烷精密火焰切割和等离子切割。为了减少大型冲压模具的制造周期，又发展了数控步冲与电加工技术。各种切割下料方法都有其有缺点，在工业生产中有一定的适用范围。

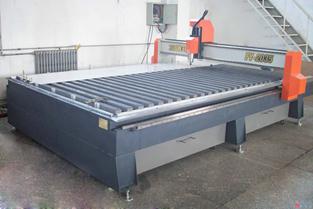

图1原理示意图                               图2切割机实物

2、激光雕刻：主要是在物体的表面进行，分为位图雕刻和矢量雕刻两种：

（1）位图雕刻我们先在PHOTOSHOP里将我们所需要雕刻的图形进行挂网处理并转化为单色BMP格式，而后在专用的激光雕刻切割软件中打开该图形文件。根据我们所加工的材料我们进行合适的参数设置就可以了，而后点击运行，激光雕刻机就会根据图形文件产生的点阵效果进行雕刻。

（2）矢量雕刻：使用矢量软件如Coreldraw，AutoCad，Iluustrator等排版设计，并将图形导出为PLT，DXF，AI格式，打标机，然后再用专用的激光切割雕刻软件打开该图形文件，传送到激光雕刻机里进行加工。



图3 切割产品                              图4 雕刻产品

3、适用范围：在广告行业主要适用于木板、双色板、有机玻璃、彩色纸等材料的加工。

4、组成部件：激光切割机系统一般由激光发生器、（外）光束传输组件、工作台（机床）、微机数控柜、冷却器和计算机（硬件和软件）等部分组成。

（1）激光发生器。

　　对于激光切割的用途而言，除了少数场合采用YAG固体激光器外，绝大部分采用电-光转换效率较高并能输出较高功率的CO2气体激光器。由于激光切割对光束质量要求很高，所以不是所有的激光器都能用作切割的。

（2）数控切割机床

　　由三部分组成，即工作台（一般为精密机床）、光束传输系统（有时称外光路，即激光器发出的光束到达工件前整个光程内光束的传输光学、机械构件）和微机数控系统。按切割柜与工 作台相对移动的方式，可分为以下三种类型：

①在切割过程中，光束（由割炬射出）与工作台都移动，一般光束沿Y向移，工作台在X向移。

②在切割过程中，只有光束（割炬）移动，工作台不移动。

③在切割过程中，只有工作台移动，而光束（割炬）则固定不动。

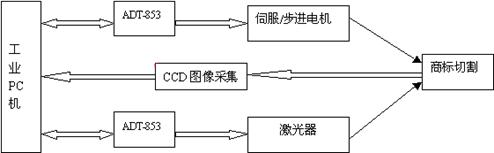

图5 切割机电气原理部分示意图

GJMSJG-12595 DT切割机介绍：

简介：GJMSJG-12595 DT型切割机采用全封闭式设计，安全环保，外置液晶显示系统，可监视加工过程，运动系统选用高精密丝杆传动和伺服驱动系统，确保了切割的高精确性，适合各类金属薄板的任意图形切割。

特点：金运激光配备进口高灵敏度跟踪系统，感应式自动防撞激光切割头。原装进口的高精度伺服电机、丝杆、导轨，不但确保了切割的速度、边缘效果和精确度优于同类设备，更确保了激光切割机运行的良好稳定性和操作可靠性。切割材料（不锈钢、碳钢、铁板等金属物质）可通过计算机和切割软件进行编辑。可在各种切割材料表面实现中英文、数字、商标、规格等矢量及图文的切割；全电脑输入、输出，基于Windows界面下可实现任意图形、文字、数字混排并一次性完成切割。激光功率大，能适用于多种非金属产品进行雕刻及切割。无耗材、加工成本低廉--激光器运行寿命高达20000-30000小时。标记清晰，不易磨损，雕刻及切割效率高、环保、节能。是一种可控性好的无接触加工。无刀具磨损，任何硬度的材料（包括非金属）都能切割。进口激光管，切割厚度更强；性能更稳定，切缝最窄，热影响区最小，工件局部变形极小，无机械变形。具有广泛的适应性和灵活性，易于自动化，有无限的仿型切割能力。通过电脑随意设计图形，操作简便，功率由软件控制，连续可调。切割精度高、速度快、切割深浅随意控制、无噪音、性能稳定。

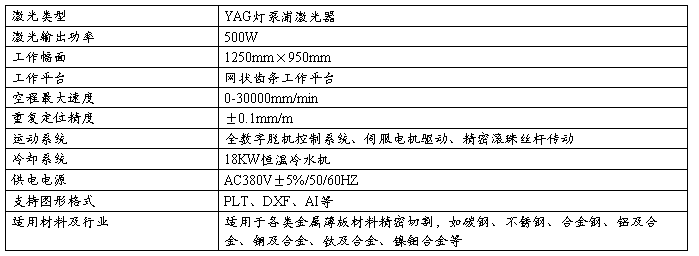

参数表：

设备的保护措施

1、冷却系统具有超温保护功能。

2、系统具有断电、欠压保护功能。

设备的其它性能

1、设备散热效果良好，噪声小。

2、设备各部分动作协调，整体结构、电、气管线布局合理、可靠，各类标志准确清楚。

3、适合多品种、中小批量生产和大批量在线生产。

实习现场：



实习感言：
