《计算机组成原理》创新性实验（一）报告

学院：计算机学院

教师：魏凤岐

系所：计算机科学系

专业：网络工程

学号：0121120838

姓名：白春耀

 实验一、8位运算器的设计----原创

1设计目的：

1）初步学习硬件逻辑电路建模，并用HDL语言描述硬件电路；

2）掌握应用quarter环境进行开发的流程。

2设计目标：设计一个具有寄存器，能够进行算术逻辑运算（包括移位运算）和逻辑运算的功能模块。

3模块设计规格及输入输出端变量说明：

1）8位运算，有四个寄存器，能够实现加、减、左移、右移、与、或等运算的模块。

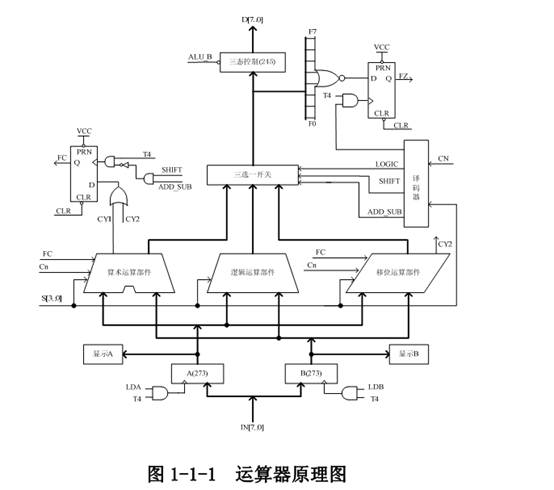

2）模块原理框图

3）输入输出变量：

s2,s1,s0：功能控制信号；

clk：脉冲信号

sk：输入数据寄存器选择控制信号；

in[7:0]：数据输入端；

f：运算结果端；

a：A寄存器值；

b：B寄存器值；

c：C进位寄存器值；

z：结果值f是否为零（f=0则z=1）。

4）实现功能：

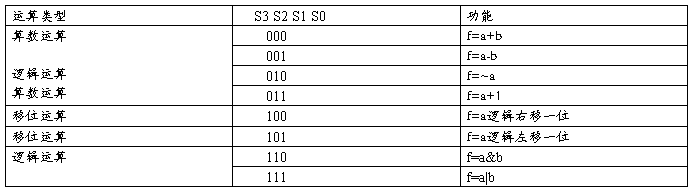

见表 1-1-1

4程序代码（需要注解）

module bai(a,b,f,clk,sk,s,c,in,z);

input sk,clk;

input [2:0] s;

input [7:0] in;

output [7:0] a,b,f;

output c,z;

reg [7:0] a,b,f;

reg c,z;

always @(posedge clk)//检测上升沿

begin

 if(sk)//如果sk=1

   a<=in;//将输入端in的值存入寄存器A;

  else

  b<=in;//否则存入寄存器B中；

end

always @(s or a or b)//三条件都满足

begin

case (s)//功能选择

3'b000:{c,f}<=a+b;//有进位c=1,无进位c=0

3'b001:f<=a-b;

3'b010:f<=~a;

3'b011:f<=(a+1);

3'b100:f<=(a>>1);

3'b101:f<=(a<<1);

3'b110:f<=(a&b);

3'b111:f<=(a|b);

endcase

if(f==8'b00000000)

z=1;

else               //如果f=0;则输出z=1,否则z=0

z=0;

end

endmodule
