XXXXXXXXX有限公司
财贸通服务器升级和数据迁移项目
验收报告
尊敬的公司领导：
关于医药股份旧财贸通服务器平凡出现故障和死机，影响正常业务办公事宜，医药股份于20##年3月2日提交更换财贸通服务器的申请报告（财贸通服务器升级和数据迁移项目）。就该项目，自20##年3月4日信息化部经过服务器产品性能配置调研和服务商性价比后，选择与西安润讯数码网络技术有限责任公司（简称：润讯数码。原集团公司OA系统服务商）签订服务器采购合同，并提供技术支持，采购合同详见附件。
服务内容包括：
1、IBMX3640 M4服务器硬件和指定服务器选件（硬盘、内存条、Serve RAID M5100 1G阵列卡）的供应；
2、VMware Esxi5.5虚拟机平台安装和调试（提供系统对应版本许可证号码）；
3、Windows server 20## R2操作系统和SQL Server2008 R2数据库的安装与调试；
4、协助完成财贸通服务器数据的迁移、初验、上线试运行。
经过信息化部与润讯数码技术工程师的通力配合和共同努力，完成了合同中约定的全部任务，现在整个系统运行正常，按照合同约定，进行项目验收工作。验收内容分为三部分：服务器硬件设备验收、虚拟机和操作系统安装调试、和财贸通服务器数据迁移、初验、上线试运行。验收方式主要以清单、测试和实地操作为主。具体内容如下：
第一部分：服务器硬件设备验收。
主要检查运到甲方的设备是否与合同相符。
双方按照合同要求对运抵现场的设备进行了清点，此项工作已于 2015 年 3 月 10 日完成，结论如下：
第二部分：虚拟机平台和操作系统的安装与调试
按照合同要求，信息化部对已经到货的设备进行了安装，双方进行了加电测试，主要观察设备加电后的表现和运行自检程序的结果。安装VMware Esxi5.5虚拟机平台和Windows server 20## R2操作系统、SQL Server2008 R2数据库，优化系统参数，确保系统稳定运行。
此项工作已于 20## 年 03 月 17 日完成，结论如下：
物理服务器和选配件组装后加电成功，设备运行正常，自检无报警。安装的VMware Esxi5.5虚拟机平台和Windows server 20## R2操作系统、SQL Server2008 R2数据库显示的版本和序列号等信息符合合同技术要求。
第三部分：财贸通服数据迁移、初验、上线试运行。
通过将老服务器财贸通数据的迁移至新财贸通服务器，检验财贸通服务系统是否可以正常工作。
供应商进行设备、虚机平台、操作系统安装调试后，双方在操作系统、数据库、财贸通服务软件等运行环境下进行系统测试，此项工作已于 20## 年 3 月 26 日完成，结论如下：
通过为期一个星期对虚机平台、操作系统、财贸通软件的调试，系统启动正常，系统管理功能正常。财贸通软件在测试期间出现客户端无法访问，提示“所提供的程序与原程序不同”、数据读写速度非常慢、综合查询“白屏”等主要问题，通过与财贸听服务商（富工）联系，并提供技术支持，问题已经解决。有关服务用户站点，已通过购买站点授权方式，购进30个用户站点，已经解决站点不够无法操作的问题。财贸通系统的使用和后期维护仍需继续。
完成上述工作以后，整个项目验收正式通过，整个系统交付完毕，设备运行正常，可以投入使用。医药股份行政部需对服务器进行固定资产登记。
特此，申请本次项目正式验收。
信息化部
二〇##年三月二十七日
第二篇：项目验收报告
信息产业企业技术进步和产业升级专项项目验收材料
ZPZD3100智能阀门定位器
生产技术改造项目
验收报告
项目单位：衡阳北方光电信息技术有限公司
报告编制单位：衡阳北方光电信息技术有限公司
二〇##年六月
目 录
信息产业企业技术进步和产业升级专项项目验收材料
ZPZD3100智能阀门定位器
生产技术改造项目
一、项目建设情况总结及附件
信息产业企业技术进步和产业升级专项项目验收材料（一）
ZPZD3100智能阀门定位器生产技术改造项目
项目建设情况总体说明
一、项目由来
1、项目批复过程
20##年,湖南省发改委以“湘发改高技[2004]938号文”批复的“智能阀门定位器生产线技术改造项目”，列入2004~2005信息产业企业技术进步和产业升级专项项目。
2、项目实施方案批复内容
购置生产线的生产、检测、试验设备，建设机加工、装调、表面处理及检测、试验等技术平台；购置专用软件、仿真软件，新建生产厂房4660平方米及配套设施；形成年产智能阀门定位器10000套的生产能力。项目总投资6000万元，其中固定资产投资5500万元（含外汇201.85万美元），铺底流动资金500万元。资金来源：国家补助资金600万元，自筹5400万元（含银行贷款3000万元）。
二、项目开工前准备
1、组织机构及人员准备
本项目实行企业负责人负责制，以高标准、高质量、严要求进行项目建设为目标，在公司董事会的领导下，成立以总经理徐作斌为首的技改领导小组。技改小组下设综合管理组、技术组、安调维护组及新区协调员等职能机构，配备了各类技术人员和管理人员。
2、资金准备
20##年1月和建设银行签订贷款合同，贷款3000万元。
3、技术准备
公司在研究分析几家国外著名公司智能阀门定位器产品的基础上，综合各家产品的先进技术及优点，投入科研力量开发了具有自主版权的智能阀门定位器。
我公司的智能阀门定位器设计研发始于20##年12月份，20##年12月设计定型S状态，其中ZPZD3110型、ZPZD3100-I型产品于20##年1月通过了国家防爆电气产品质量监督检验中心的检测，并取得了防爆电气设备防爆合格证。在燕山石化、上海石化、长岭炼油厂、茂名石化等单位挂网运行，产品运行性能稳定可靠，安全性完全达标。经过小批量试生产，产品质量稳定，一致性好，成品率达90%以上。
4、基础设施的准备
4.1、项目建设地点
项目建设地点位于湖南省衡阳市蒸湘区高新技术产业开发区华新大道23号，占地面积98.483亩。
4.2、基础条件
本项目新建建筑拟在衡阳高新技术开发区南部的22号地块进行建设，该高新技术开发区的主要配套设施条件：
A、供电：该项目用电由衡阳市供电部门提供110kV/10 kV区域变电所供应，双路电源供电。
B、供水：供水水源取自衡阳市政自来水供给水管网，同时申请用水增容指标。
C、排水：利用衡阳市高新技术开发区现有的排污系统。
D、供气：本项目新建生产楼使用的压缩空气由机加车间的移动压缩空气机供应。
三、项目的建设情况
1、投资及规模完成情况
1.1、投资完成情况
截止20##年5月18日，项目完成总投资5153.9万元，完成实施方案总投资的85.9%：
A、固定资产投资4760.7万元（含其中建筑安装工程投资1845.1万元，设备投资1824.6万元，待摊投资447.4万元，其他投资494.3万元，固定资产投资19万元，预备费用分摊在建筑安装工程费和待摊费用中），完成实施方案批复固定资产的84.2%；B、铺底流动资金523.4万元完成实施方案批复铺底流动资金的104.7%。
1.2、生产能力情况。20##年我公司具备了年产15000台的生产能力。
2、技术及工艺完成情况
智能阀门定位器从第一台S样机开始，设计文件、工艺文件均使用受控图纸和文件进行生产，技术状态明确、清楚，技术文件有效、受控。
产品设计及工艺文件的编制均是依据中华人民共和国机械行业标准JB /T7368-1994《工业过程控制系统用阀门定位器》、GB3836.1-2000《爆炸性环境用防爆电气设备 第1部分：通用要求》、GB3836.4-2000《爆炸性环境用防爆电气设备 第4部分：本质安全型“i”》和衡阳北方光电信息技术有限公司企业标准。
产品经上海仪器仪表自控系统检验测试所抽样检测，各项指标的检测结论为合格。（检测依据、合格判定依据为JB /T7368-1994《工业过程控制系统用阀门定位器》）
根据市场需要，我公司技术人员在已有的本安型、本安带位置反馈型、隔爆型、隔爆带位置反馈型产品的基础上，于20##年5月研制出了双作用型阀门定位器，并计划在20##年开发出带液晶显示功能的智能阀门定位器产品，并突破控制算法、IP转换部件及放大器等关键技术的难点。
同时公司也取得了一系列科研成果，其中发明专利1项（申请号：201010113300.2），外观设计专利1项（专利号：200930385416.X），实用新型专利1项（申请号：2010020117780.5）。
3、工程建设完成情况
3.1建筑单体特点
3.1.1、科研办公综合大楼
外墙面以深灰、白色和暗红为主色调，通过三色简单的穿插使整个单体立面显得美观、和谐、简约。单体北楼部分为五层，南楼部分为四层，建筑高度为20.5m，建筑面积为7916m2，其中4层用于技术研发，其余各层用于日常办公、培训及会议。
本单体屋面防水二级，建筑抗震烈度6度，耐火等级二级。
3.1.2、综合厂房
外墙面以深灰、白色为主色调，主厂房一层，为轻质钢结构，辅楼二层为框架结构，建筑高度8.7m，总建筑面积为5642m2，内部设置普通及精密机械加工、原材料仓库、化学仓库、表面处理、化工处理、特种作业、机工检验、质检质控等。
本单体地面为C20砼地面，表面铺设环氧地坪，屋面防水二级，建筑抗震烈度6度，耐火等级二级。
3.1.3、 机电装配厂房
外墙面以白色为主色调，共四层，建筑高度为17.55m，总建筑面积为4975m2，内部设置环境（仿真、高低温、淋雨、沙尘、振动等）试验、贴片生产线、防静电生产线、元器件仓库、元器件筛选室等。
本单体地面为C20砼地面，表面铺设防静电环氧地坪，屋面防水二级，建筑抗震烈度6度，耐火等级二级。
3.2、厂房建设工程的验收
本项目土建基础桩基检测由南华大学工程技术检测中心实施，经过动、静态压力检测符合设计要求；科研办公综合大楼、综合厂房、机电装配厂房三个单体的主体结构、门窗性能、室内环境空气质量、建筑节能、幕墙、钢结构、水电等检测均由衡阳市建设工程质量检测中心实施，经检测符合设计要求。
4、生产主、辅设备投资完成情况
本项目共购置了232台（套）设备，其中主要机加设备7台（套），表面处理生产线1条，防静电生产线1条，检测设备6台。辅助设备218台（套）。主要设备有：四轴卧式加工中心、立式数控钻床、立式数控铣床、数控车床、车削中心、立式加工中心、三坐标测量机、多功能显微镜、表面处理生产线、防静电生产线等，辅助设备有：电脑、除尘砂轮机、电梯、空压机等。
5、环保及消防工程完成情况
5.1、环保工程

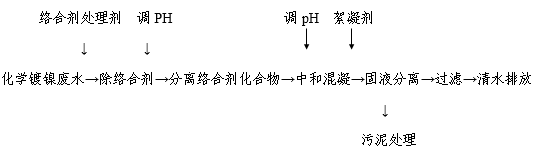

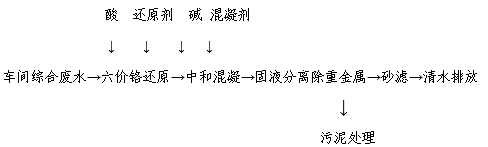

本项目的环保设计由衡阳市环境科学研究所承担。在项目建设期间，本公司一直重视环保设施的建设，投资85.6万元建成子电镀废水处理系统、废气处理系统和固体废料处理系统，各项环保设施按要求建设，运行良好，达到环保要求。
20##年5月公司提请环保整体验收，20##年6月环保监测站对我公司实施了现场监测，并于20##年6月对本项目进行了整体验收，并根据验收意见加强了环保管理工作和环保措施。
5.2、消防工程
在消防方面项目建设实施三同时原则，按标准要求建设和实施消防设施，20##年3月我公司构建物的建设方案和消防设施建设方案报衡阳市公安消防支队，20##年10得到衡阳市公安消防支队的建设批复，其建设于20##年12月完成，20##年6月完成消防验收工作。
6、电力、给排水完成情况
6.1、给排水
本项目用水量不大，主要为生产清洁用水和生活用水，日用水量约30m3，本项目φ80mm主给水管道接口直接接入衡阳市高新技术产业开发区华新大道市政主给水管道，项目生产和生活用水能得到良好的保障。
本项目φ600mm排水主管道接口直接接入衡阳市高新技术产业开发区风顺路市政主排水管网，排水畅通。
经实际运行，项目给排水完全能满足生产和生活的需求。
6.2、供电
本项目供电来自衡阳市高新技术产业开发区蔡伦110KV变电站，电源以电缆自蔡园路10KV304开关向箱式变供电，用电负荷均为三级负荷，建设800KVA电压器1台，购建箱式变1套，变压开关柜2个，补偿屏1个，低压配电屏3个。
该设备及线路电源稳定可靠，完全满足本项目工程的实际使用需要。
7、经济效益及社会效益完成情况
7.1、经济效益
本项目的建成形成了批量生产能力（20##年产5000台/套），新增销售收入为2000万元，实现毛利润504.44万，减所得税75.66万，纯利润428.78万，销售利润率21%。
7.2、社会效益
通过项目建设，我公司生产手段得到改善，技术水平、产品质量，形成了智能阀门定位器的批量生产能力（年产15000套），打破了国外产品对市场的垄断，改变了我国依赖国外进口智能阀门定位器的局面，推动国民经济和社会信息化的发展，实现了以信息技术提升传统自动化仪表产业目标，也为我国石化行业及其它传统产业升级，促进传统产业的信息化改造作出了重大贡献。
四、项目实施总结
项目整体技术成熟，产品指标达到国内领先，生产工艺成熟，工艺路线布局合理，辅助设备及设施技术成熟可靠；设备选型科学，设计和施工符合要求，施工、安装、验收过程管理规范，经运行检验无运行隐患；基础工程、隐蔽工程和辅助工程设计及施工符合国家相关要求，施工过程管理规范到位；产品的规模和质量达到设计要求，产品销售势头良好，推广示范作用较为明显，各项经济和社会效益指标均达到预期目标。
附件：1、国家发改委《国家发改委关于20##年信息产业技术升级和结构调整固定资产投资项目（第一批）有关问题的通知》（发改高技【2004】2307号文）
2、湖南省发改委《关于转发国家高技术产业发展项目计划的通知》（湘发改高技【2004】938号文）
3、湖南省发改委《关于国家信息产业技改项目智能阀门定位器产业化项目承担单位变更的批复》（湘发改高技【2007】415号文）
4、关于项目建设主体发生变更的说明
附件
关于项目建设主体发生变更的说明
20##年1月24日，原“衡阳无线电总厂”由北京华北光学仪器有限公司、北京北方天鸟智能科技股份有限公司和衡阳市国有资产监督管理委员会共同出资重组成立“衡阳北方光电信息技术有限公司”。
重组后的公司为有限责任公司，注册资本为人民币5700万元，三方股东分别为：北京北方天鸟智能科技股份有限公司出资3000万元，占注册资本52．63％；北京华北光学仪器有限公司出资2000万元,占注册资本35．09％；衡阳市人民政府国有资产监督管理委员会出资700万元，占注册资本12．28％。北京华北光学仪器有限公司和北京北方天鸟智能科技股份均为国有控股公司。
20##年1月25日北京北方天鸟智能科技股份有限公司更名为中兵光电科技股份有限公司。衡阳北方光电信息技术有限公司的股东变更为中兵光电科技股份有限公司和衡阳弘湘国有资产经营有限责任公司。20##年10月16日，中兵光电科技股份有限公司对衡阳北方光电信息技术有限公司增资1818万元。增资后，衡阳北方光电信息技术有限公司的注册资本变更为7518万元人民币。
增资重组后，衡阳北方光电信息技术有限公司拥有原衡阳无线电总厂的土地、厂房、生产设备、知识产权等全部的有形和无形资产。
根据公司长远发展规划，我公司于20##年1月15日正式搬迁至华新开发区，衡阳北方光电信息技术有限公司的地址由衡阳市广场35号变更为衡阳市蒸湘区华新大道23号。
信息产业企业技术进步和产业升级专项项目验收材料
ZPZD3100智能阀门定位器
生产技术改造项目
二、生产工艺及技术总结及附件
信息产业企业技术进步和产业升级专项项目验收材料（二）
ZPZD3100智能阀门定位器生产技术改造项目
生产工艺及技术总结
一、概况
我公司的智能阀门定位器设计研发始于20##年12月份，20##年12月设计定型S状态，20##年10月设计定型SA状态。现已开发了ZPZD3100本安型、ZPZD3101本安带位置反馈型、ZPZD3102本安双作用型ZPZD3110隔爆型、ZPZD3111隔爆带位置反馈型、ZPZD3112隔爆双作用型等6种产品，并正在开发带液晶显示、HART协议等功能的产品。
二、技术特点
与传统的阀门定位器比较，我司生产的阀门定位器可通过自整定或专用手操器方便地实现现场调校、参数更改等功能，具有更优的性能，有助于提高工业自动化水平及产品质量，是一个实现阀门自动化控制不可缺少的产品。其主要特点如下：
1、控制精度高，可靠性好。
传统的阀门定位器根据机械的力平衡原理工作，由于机械制造误差、机械零件较多，抗振性、可靠性差。
本项目产品采用电平衡原理，阀位反馈采用高精确度位置传感器，抗振性好，可靠性高，最小行程分辨力可达0.05%，控制精确度高。
2、易于安装，适应性强。
传统阀门定位器的仪表特性及工作参数，由机械结构来确定，调整只能通过调节螺钉等手段进行，并需要一定的测量校正装置，安装难且不精确，而且对气源压力变化较敏感，适应性弱。
本项目产品的仪表特性及工作参数是以控制软件中数字变量的存在为基础，调整只需键盘操作即可实现，在现场安装时可自动校正零点与量程，适应性较强。
3、调校简单方便，易于安装维护。
传统阀门定位器要调校工作参数必须到现场进行。
本项目产品调校工作参数，只需在控制室的控制计算机上就可对远处现场的多个设备进行工控远程通信。
4、能耗小，性价比高。
传统阀门定位器由于其工作原理及结构的原因，耗气量很大。
本项目产品耗气仅在喷嘴处，耗气量小，能够有效的节约能源，降低生产成本。同时，由于本项目产品属于我公司自主研发，原材料均采用国产化，比国外同类产品的材料成本下降了20%以上，价格相对较低。
5、具有更优的控制性能和流量修正特性。
5.1、控制性能
传统阀门定位器由于死区值、上下行程速度等仪表参数在产品生产出来后就已确定且无法更改。
智能阀门定位器的死区值、上下行程速度等的仪表参数，可以根据系统要求，很方便地加以更改。
5.2、流量修正特性
传统阀门定位器需要通过更改凸轮来调节流量特性曲线。
本项目产品采用软件实现流量特性的修正，可在不停机状态下输入任意的特性曲线。
6、故障自诊与报警、远程通信等功能。
传统阀门定位器没有故障报警能力，当故障发生时只有在生产过程中反映出来后才能被系统测知和处理，缺乏实时性。
本项目产品能对故障作实时侦查和诊断，并采用开关量报警、远程通信报警等多方位手段向系统主动报警，以便及时作故障处理。
三、工艺流程
见下图
四、主要参数
五、主要技术指标
1、基本误差、回差、死区
符合JB/T7368-1994《工业过程控制系统用阀门定位器》表3的规定，其中基本误差、回差以执行机构额定行程的百分数表示，死区则以定位器输入信号量程的百分数表示。
2、耗气量
ZPZD型产品耗气量应不超过JB/T7368-1994《工业过程控制系统用阀门定位器》表4的规定。
3、绝缘电阻
ZPZD型产品接线端子与外壳间的绝缘电阻不小于20MΩ。
4、绝缘强度
ZPZD型产品能承受频率50Hz，电压500V的正弦交流电压，历时1min的绝缘强度试验，无击穿和飞弧现象。
5、漂移
ZPZD型产品经5min，1h和4h漂移时，其行程变化不超过基本误差限的绝对值。
6、过范围
ZPZD型产品能承受输入信号上限值的125%的过范围试验，试验后其基本误差、回差仍符合GB/T7368-1994《工业过程控制系统用阀门定位器》第5.1条和 5.2条要求。
7、外界磁场影响
在频率为50Hz，强度为400A/m的外界磁场下，ZPZD型产品在最大影响的相位和方向上，其行程变化不超过基本误差的绝对值。
8、气源压力变化影响
当气源压力从额定值变化±10kPa时，ZPZD型产品的行程变化不超过基本误差的绝对值。
9、环境温度变化影响
当环境温度在-40℃~+70℃范围内变化时，温度每变化10℃，由此因环境温度变化而引起的ZPZD型产品行程变化不超出（1）式计算值规定的范围。
△=10α%
（1）式中：
△——行程变化值，额定行程的%；
α——温度系数，1/℃，对于ZPZD，α取0.08、0.10。
10、动作寿命
10.1、ZPZD型产品在规定条件下以加速动作进行寿命试验，试验结束后，其基本误差、回差符合JB/T7368-1994《工业过程控制系统用阀门定位器》第5.1和5.2条要求。
10.2、动作次数可在下列数系中进行选取：
2500、4000、10000、20000、40000、100000次。
11、耐工作振动性能
ZPZD型产品应进行振动频率为15Hz ~55Hz、位移幅值为0.075mm、加速度幅值为10m/s2的正弦扫频试验。试验结束后，其基本误差和回差符合JB/T7368-1994《工业过程控制系统用阀门定位器》第5.1和第5.2条要求。
12、抗运输环境性能
ZPZD型产品在运输包装条件下，按JB/T9329-1992《仪器仪表运输、运输贮存基本环境条件及试验方法》中有关要求进行连续冲击和低温-40℃试验。试验结束后，其基本误差和回差符合JB/T7368-1994《工业过程控制系统用阀门定位器》第5.1和第5.2条要求。
13、外观
ZPZD型产品表面涂层光洁、完好，不得有剥落、碰伤及划痕等缺陷，紧固件不得有松动和损伤，铭牌及标志内容正确等现象。
14、防爆性能要求
14.1、ZPZD型产品按国家防爆鉴定机构根据GB3836.1-2000《爆炸性环境用防爆电气设备 第1部分：通用要求》和GB3836.4-2000《爆炸性环境用防爆电气设备 第4部分：本质安全型“i”》的要求批准的图纸和文件制造，并经上述机构检验合格取得防爆合格证，其防爆标志为Exia ⅡCT6。
14.2、所有电气线路的连接导线不允许有接头4mA~20mA信号线为双芯屏蔽电缆线通过直接引入装置接入ZPZD型壳内。电缆引入装置符合GB3836.1-2000第16条规定。
14.3、ZPZD型产品壳内设内接地装置，外壳上则设外接地装置。接地连接件符合GB3836.1-2000第15条规定。
14.4、ZPZD型产品的外壳螺盖铸有“先断电后开盖”等永久性凸文。
14.5、ZPZD型产品在额定工作状态下，与爆炸性混合物相接触的部分，其最高表面温度不得超过85℃。
14.6、ZPZD型产品铝合金外壳，含镁量不允许大于6%，ZPZD型的电气盖的联接螺纹按防爆螺纹设计。电气腔外壳精加工后，模拟实际装配状态进行水压试验，试验压力1MPa，并保持1min，试验结果以不连续滴水为合格。水压试验合格的产品才允许装配。
14.7、ZPZD型产品金属零部件外表面均有适合不同部件外观或防护要求的涂镀层，涂镀层均匀美观。
14.8、电缆密封圈的硬度为邵氏45~55，并按GB3836.1-2000 D3.3 的规定进行老化试验；其尺寸和结构应符合附录D的规定。电缆引入装置作为一个整体应符合GB3836.1-2000附录D的相应规定。
14.9、ZPZD的外壳防护等级按GB4208-1993不低于IP20。
14.10、设备内导线、印制电路导线、小元件温度符合GB3836.4-2000第6.2条的规定。
14.11、接线端子之间电气间隙和爬电距离的安全性由实验确定。
14.12、导电部件间距的安全性也由实验确定。
14.13、介电强度试验
ZPZD型产品的本安电路和接地部件之间的绝缘应能承受500V交流有效值试验电压。试验时断开内接地线（接有雷击保护压敏电阻）。
14.14、接地导体
ZPZD型产品接地导体应满足GB3836.4-2000第6.6条的规定。
14.15、额定值
任何与本质安全性能有关的元件的最大电流、电压和功率值应符合GB3836.4—2000第7.1条的规定。
5个内部用连接装置不能互换，插针、插座均有序号标识或有特定接口可防错接。
14.16、半导体器件
ZPZD型产品所用半导体器件应符合GB3836.4-2000第7.5条的规定。
六、工作原理介绍
来自调节仪表或控制系统的4mA~20mA电流信号经过瞬时脉冲保护、滤波、限压保护等电路后，从其中取出一定的电流信号供给电源部分，以提供整机工作电源，其余的电流信号经处理后送入微处理器的 AD转换采样电路，经分析得到设定的阀门定位信号；另一方面，气动执行器机构部分的直行程或角行程的变化，经杠杆带动高灵敏度的阀位检测反馈传感器旋转，从而引起其电压的变化，此变化量经差动运放等电路处理后，送入微处理器的AD转换部分，经分析得到阀位变量，阀位设定值与阀位变量经软件进行综合分析计算，得到某一结果送往驱动电路，再经功能转换模块进行电气转换，输出压力送入气动执行机构，使阀杆移动，带动反馈传感器旋转，引起其电压的变化，此电压又送入微处理器与设定的阀位比较，经计算得到一个新的量送往驱动电路。这样反复进行，直至到达设定的阀位，从而实现阀门的精确定位。
七、设计、工艺总结
1、设计文件和科研技术状态
智能阀门定位器从第一台S样机开始，设计文件、工艺文件均使用受控图纸和文件进行生产，技术状态明确、清楚，技术文件有效、受控。
产品设计及工艺文件的编制均是依据中华人民共和国机械行业标准JB /T7368-1994《工业过程控制系统用阀门定位器》、GB3836.1-2000《爆炸性环境用防爆电气设备 第1部分：通用要求》、GB3836.4-2000《爆炸性环境用防爆电气设备 第4部分：本质安全型“i”》和衡阳北方光电信息技术有限公司企业标准《ZPZD3100系列智能阀门定位器》、《ZPZD3110系列智能阀门定位器》。
根据阀门定位器市场的具体需要，我司技术人员在已有的本安型、本安带位置反馈型、隔爆型、隔爆带位置反馈型产品的基础上，于20##年5月研制出了双作用型阀门定位器，并计划在20##年开发出带液晶显示功能的智能阀门定位器产品。下面简单介绍一下控制算法、IP转换部件及放大器三个技术突破点：
1.1、IP部件
在电-气转换的过程中，IP部件起着控制挡板与喷嘴间位移控制的作用。其是定位器中集机械、力学、磁学为一体的较为复杂的部件，也是阀门定位器的核心部件之一，主要由喷芯部件（含夹板、铍青铜片）、运动板组件、磁柱、铁芯、线圈等组成。由于我公司的阀门定位器是喷嘴挡板结构，其原理就是通过改变喷芯和挡板之间的距离从而控制背压室的气压大小来进行控制的。定位器一旦调好以后，挡板就固定不动了，因此只有改变喷芯的移动来控制背压室的气压。由于喷芯是固定在运动板上，所以要想使运动板移动，就得受到外力的推动。所有最终研究IP的工作原理就是研究运动板的受力情况了。IP中的运动板是一种软磁合金材料，具有高导磁率，低矫挽力。工作中，它主要受到三个力的影响，一是IP中固定磁铁产生的固定磁场力的影响，一是线圈通以电流以后产生的一个电磁场的影响，一是铍青铜片由于形变产生的一个扭矩的力的影响，当这三个力达到平衡以后，运动板就会静止下来，也就是喷芯的位置固定下来了，从而就达到了控制目的。
1.2、放大器部件
气动放大器的作用是将微小的位移△h转换成压力PD(背压)的变化并进行功率放大，其也是阀门定位器的一个核心部件。由于喷嘴-运动板机构中的恒节流孔和变节流孔都很小，因此由它的输出气压P3去驱动执行机构是很困难的。所以必须将背压P3进行功率放大。去掉喷嘴和运动板后剩下的就是功率放大器，在气动放大器中，有专用的恒节流孔4装置。气源进入放大器的A室后，一路经恒节流孔4进入D室，并经过喷嘴排出大气，另一路经放大器调节帽进入B室，作为放大器的输出压力P0，由于调节帽是锥形结构，气流可由B室流入C室，并排出大气。当运动板靠近喷嘴时，背压P3升高，弹簧受压力将调节帽向外摧，使B室的输出气压P0增大，而增大的压力为背压的8倍，这样就起到了功率放大的作用。上述已讲，为了改善喷嘴-运动板机构的性能，最佳的措施是保持喷嘴-运动板机构的恒节流孔和变节流孔两端的压降恒定（双恒压降），ZPZD3100智能阀门定位器的气动放大器就采用了这种结构。
1.3、控制算法
阀门定位器的控制算法主要需完成阀门定位器、执行器数学模型的辨识，反馈算法参数的现场计算，自动补偿系统各参数在使用过程中的漂移等功能。在原来控制算法的基础上，主要做了下述改进。改进算法后的阀门定位器与原来的相比，系统的控制品质、稳定性、适应性均有明显提高。
（1）时间“归一”化
（2）引入非线性控制环节
（3）整定过程优化
A、优化整定过程，缩短整定时间。
B、优化整定控制参数。
（4）喷嘴位移自适应
A、在控制算法中优化喷嘴位置漂移补偿（快速）
B、引入喷嘴位置漂移控制算法（慢速）
（5）算法程序的优化
八、工艺总结及改进
A、为实现批量生产能力，许多零件需采用模具加工；
B、产品涉及的模具种类多，如注塑模、压铸模、压塑模、冷冲模等；
C、产品中精密合金种类较多，需采用专用热处理设备；
D、极其细小的零件如φ0.2大的微细孔，加工时需要高速车床（转速大于4000转/分）；
E、微细零件种类多，要求精度高需数控自动加工方可实现。对于铝、铜材质零件，批量生产，应在自动车床上加工以保证零件的一致性；
F、机、电、气一体化，软、硬件共存，需各方协调方可保证正常的生产、调试；
G.、气路零件、电/气转换要求精度极高；
H.、采用全贴片、高密度布线，电装工艺难；
1、关键工序和特种工艺质量控制情况
为保证关重件产品质量，将弹片、喷芯部件、喷芯三个零部件的工序定为关键工序。关键工序严格按照人、机、料、法、环等环节进行质量控制，具体情况见关键工序工艺及相关质量控制文件。
2、专用工装情况
根椐生产的实际情况，共制作了40多种工装夹具，总工装系数为0.84。
3、工艺改进
在S样机研制生产过程中存在的问题及解决措施：
3.1 “关机后马上开机偶尔出现复位不可靠”及“高温晶振不起振”现象；
因CPU为低功耗的430系列芯片，正常情况下微小的电流即可工作，关机后马上开机，由于电容放电不完全，CPU处于工作和非工作状态，此时可能出现上电复位不可靠的现象，而现场关机后马上又开机的情况基本不存在。对此，我们在电路上进行了设计改进，优化了看门狗电路，以降低“关机后马上开机复位电路工作不可靠”的几率。
在高温状态下，晶振不起振是因为所选用的晶振温度性能不高，对此，设计和工艺同时进行更改：选用工业级晶振，并满足温度系数在-50℃～+85℃之间。
3.2转换部件高低温性能不过关；
经过各种、多样实验，发现转换部件原选用塑料材料变形较大，不能适应产品环境使用要求。针对此种状况采取了如下措施：
（1） 将转换部件原选用塑料材料ABS改为耐高低温、不易变形PPS；
（2）针对生产实际情况，编制了专门的转换部件筛选、去应力工艺文件。
3.4 在原有工装的基础上，增加了部分检测仪器，如阀门定位器综合测试仪、弹片平行度检测工装、专用铆接工装等；
3.5 改进和完善了部分工艺文件。
在原工艺文件的基础上，进一步完善和改进了整定、调试、转换部件筛选等工艺文件。
八、总结
智能阀门定位器从最初单一的本安型原理样机发展到今天的本安型、隔爆型及双作用型系列产品。通过不断的开发和工艺改进及生产条件建设，目前公司已具备了年产15000套智能阀门定位器的批生产能力。
附件：1、智能阀门定位器企业标准
2、智能阀门定位器产品检测报告书
3、智能阀门定位器最新防暴合格证
4、智能阀门定位器发明、实用新型、外观设计专利受理通知5、军工质量认证体系证明
信息产业企业技术进步和产业升级专项项目验收材料
ZPZD3100智能阀门定位器
生产技术改造项目
三、土建及安装工程总结及附件
信息产业企业技术进步和产业升级专项项目验收材料（三）
ZPZD3100智能阀门定位器生产技术改造项目
土建及安装工程总结
一、项目简介
本项目建设地点位于湖南省衡阳市蒸湘区高新技术产业开发区华新大道23号，占地面积98.483亩。
项目土建工程由湖南核工业岩土工程勘察设计研究院负责地质勘察，由中国航空工业第三设计研究院负责整体设计，由衡阳市建设局建筑工程质量监督站负责质量监督，由湖南雁城建设咨询有限公司负责工程监理，由中国核工业第二十二建设有限公司整体承建。
二、项目建设情况
根据公司的整体发展规划，新园区工程建设科研办公综合大楼、综合厂房、机电装配厂房及相关配套设施，总建筑面积18533 m2，其中：
1、 科研办公综合大楼，框架结构，总建筑面积为7916m2；
2、 综合厂房，主厂房为轻质钢结构，辅楼为框架结构，总建筑面积为5642m2；
3、 机电装配厂房，框架结构，总建筑面积为4975m2。
三、项目相关配套工程建设及决算审计
项目配套工程主要包括道路围墙工程、绿化工程、设备采购及安装工程，建设期为20##年至20##年，整体设计本着有利生产、方便生活的原则，在“以人为本”的基础上，利用自然条件和人工手段力求创造一个健康、环保、舒适、人性化的环境。
1、道路围墙工程
20##年9月竣工，审计单位为湖南友谊工程咨询有限公司，定审金额为851521.71元。
2、绿化工程
20##年10月竣工，审计单位为湖南友谊工程咨询有限公司，初审金额为2010591.05元。
3、设备采购及安装工程
购置设备类型主要机加类、电装类、表面处理类、检测类、辅助类等，总金额为1843.6万元，现已安装就位。
四、项目单体简介
项目单体设计在满足功能需求的同时，注重塑造群体体态的可识别性，通过群体空间组合体现整体造型艺术美，力求使单体本身成为园区的景观亮点，其中：
1、科研办公综合大楼
外墙面以深灰、白色和暗红为主色调，通过三色简单的穿插使整个单体立面显得美观、和谐、简约。单体北楼部分为五层，南楼部门为四层，建筑高度为20.5m，建筑面积为7916m2，其中4层用于技术研发，其余各层用于日常办公、培训及会议。
本单体屋面防水二级，建筑抗震烈度6度，耐火等级二级。
2、综合厂房
外墙面以深灰、白色为主色调，主厂房一层，为轻质钢结构，辅楼二层为框架结构，建筑高度8.7m，总建筑面积为5642m2，内部设置普通及精密机械加工、原材料仓库、化学仓库、表面处理、化工处理、特种作业、机工检验、质检质控等。
本单体地面为C20砼地面，表面铺设环氧地坪，屋面防水二级，建筑抗震烈度6度，耐火等级二级。
3、机电装配厂房
外墙面以白色为主色调，共四层，建筑高度为17.55m，总建筑面积为4975m2，内部设置环境（仿真、高低温、淋雨、沙尘、振动等）试验、贴片生产线、防静电生产线、元器件仓库、元器件筛选室等。
本单体地面为C20砼地面，表面铺设防静电环氧地坪，屋面防水二级，建筑抗震烈度6度，耐火等级二级。
五、项目给排水工程
本项目项目用水量不大，主要为生产清洁用水和生活用水，日用水量约30m3，本项目φ80mm主给水管道接口直接接入衡阳市高新技术产业开发区华新大道市政主给水管道，项目生产和生活用水能得到良好的保障。
本项目φ600mm排水主管道接口直接接入衡阳市高新技术产业开发区风顺路市政主排水管网，排水畅通。
经实际运行，项目给排水完全能满足生产和生活的需求。
六、项目供电与通讯
本项目供电来自衡阳市高新技术产业开发区蔡伦110KV变电站，电源以电缆自蔡园路10KV304开关向箱式变供电，用电负荷均为三级负荷，建设800KVA电压器1台，购建箱式变1套，变压开关柜2个，补偿屏1个，低压配电屏3个。
该设备及线路电源稳定可靠，完全满足本项目工程的实际使用需要。
七、项目建设工程的验收
本项目土建基础桩基检测由南华大学工程技术检测中心实施，经过动、静态压力检测符合设计要求；科研办公综合大楼、综合厂房、机电装配厂房三个单体的主体结构、门窗性能、室内环境空气质量、建筑节能、幕墙、钢结构、水电等检测均由衡阳市建设工程质量检测中心实施，经检测符合设计要求。
附件：
1、关于建筑工程面积以及费用调整的说明
附件
关于建筑工程面积以及费用调整的说明
衡阳光电新园区新建厂房面积为18533 m2，其中用于“智能阀门定位器生产技术改造项目”生产的厂房面积为10617m2。
本项目产品的生产包含粗加工、精密加工、化工处理、喷漆、装配、调试、检测等工序，生产场地涵盖了衡阳光电的综合厂房（包括智能阀门定位器的壳体铸件、放大器零件、IP小零件的加工和壳体表面处理等）、机电装配大楼（包括放大器部件、IP部件、印制件部件的装配、调试和整机调试、高低温试验），同时新园区辅助设施均为阀门定位器的生产服务。
近年来，阀门定位器市场竞争激烈，为适应严峻的市场环境，我公司抽调技术骨干成立专项项目组攻克技术难关、研发新型产品。经过不懈地努力，现已开发了ZPZD3100本安型、ZPZD3101本安带位置反馈型、ZPZD3102本安双作用型、ZPZD3110隔爆型、ZPZD3111隔爆带位置反馈型、ZPZD3112隔爆双作用型等6种产品，并正在开发带液晶显示、HART协议等功能的产品。
实施方案批复的新建厂房4660 m2，已经无法满足本项目产品的批量生产和产品研发的要求，我公司将新建厂房调整面积为10617m2，建筑工程费用为1845.1万元。
信息产业企业技术进步和产业升级专项项目验收材料
ZPZD3100智能阀门定位器
生产技术改造项目
四、生产设备、生产能力总结
及附件
信息产业企业技术进步和产业升级专项项目验收材料（四）
ZPZD3100智能阀门定位器生产技术改造项目
生产设备、生产能力总结
一、总体概况
本项目设计研发始于20##年12月份，20##年12月设计定型S状态，20##年开始试生产，经过全公司上下的努力，20##年具备了年产15000套各类型智能阀门定位器的生产能力。自我公司承担该项目建设以来，产品产量逐年增加，20##年为3000台， 20##年为5000台，预计20##年达到15000套。
本项目新增设备232台（套），共计投资1843.6万元。设备类别包括：机加类、电装类、表面处理类、检测类、辅助类等。
设备的安装工程主要由设备的生产厂家进行安装，我公司辅助安装调试，主要负责试生产和验收。在20##年2月所有设备全部安装调试完毕，经试生产设备运转效果良好，达到了设计要求，经验收合格并已交付使用。
二、设备采购
鉴于近年来，国内设备制造厂家技术水平的提高，部分设备的性能与国外同类型设备性能已相差无几，在设备的选择上，我公司倾向于国产设备，既注重设备的质量，又注重设备的经济性和实用性。同时由专业人员组成设备采购小组进行考察、招标。重点考察设备生产厂家的资质、信誉、经济实力、市场份额、价格、交付进度等，以确保项目的顺利完成。本项目共购置了232套（台）设备，其中主要机加设备9台（套），表面处理生产线1条，检测设备6台。辅助设备216台（套）。主要设备有：四轴卧式加工中心、数控立式钻床、数显立式铣床、数控车床、车削中心、龙门定梁式加工中心、多功能显微镜、防静电生产线、表面处理生产线等，辅助设备有：电脑、除尘砂轮机、电梯、空压机等。
三、设备安装
新购重要设备（精、大、稀）设备由生产厂家进行安装、调试、培训。原有重要设备（精、大、稀）设备请专业安装公司进行拆卸、搬运、安装、调试、检测。
四、试生产情况
20##年3月，公司对阀门定位器进行了试生产，由于生产设备和场地原因，试生产结果不理想。20##年对生产设备进行了改善和增加，并进行了新厂房的建设。20##年阀门定位器月产量达到250台，20##年月产量达到420台。
五、生产能力分析
通过几年的建设，机加、化工处理、喷漆、装配、调试、检测等生产设备选型先进，自制设备设计科学、合理，科研手段不断提高，检测能力不断增强，形成年产智能阀门定位器15000套的生产能力。
智能阀门定位器在生产能力改进以前，存在以下瓶颈：
瓶颈之一：壳体铸件、放大器零件、IP小零件的车、铣、钻孔设备加工能力不足，影响大批量生产。通过添置四轴卧式加工中心、立式数控钻床、立式数控铣床、数控车床、车削中心、立式加工中心等，质量和产量得到大幅度提高。
瓶颈之二：表面处理能力不足，特别是喷漆工序。通过增加表面处理生产线，提高了阀门定位器的喷漆质量和产量。
瓶颈之三：放大器部件、IP部件、印制件部件的装配、调试设备落后，数量不足，影响了这些部件的生产。通过添置铆接、检测、调试工装和设备，提高了这三大部件的质量和产量，从而提高了阀门定位器的质量和产量。
瓶颈之四：阀门定位器整机调试、高低温试验和检验手段不先进，设备能力不足，影响了阀门定位器的产量。通过添置调试、检测、高低温试验设备，提高了整机的产量。
六、结论
通过生产运行证明，本项目所涉及的生产设备及配套设备选型先进、科学合理，不仅能够满足生产工艺的要求和生产能力要求，而且保证了产品质量、产量，验收合格已经交付使用。
附件：1、新增主要生产设备明细表
2、关于工艺设备清单调整的说明
附件
关于工艺设备清单调整的说明
一、背景介绍
设备采购以“充分利用原有设备、仪器和配套基础设施，配置以实用为主，一切为阀门定位器生产服务”的原则，购置仪器、设备232台（套），设备购置费1843.6万元，设备、仪器类别分别有：机加工类、电装类、质检类、辅助类等。为充分发挥项目效益，根据我公司公司实际情况，对实施方案中的工艺设备清单进行了调整。（调整后新增设备明细表详见附件）
二、调整原因
（1）壳体铸件、放大器零件、IP小零件的车、铣、钻孔设备加工能力不足；
（2）表面处理能力不足，特别是喷漆工序，部分化工处理程序，需到其他单位进行外协，增加了生产成本；
（3）放大器部件、IP部件、印制件部件的装配、调试设备落后，数量不足；
（4）整机调试、高低温试验和检验手段不先进，设备能力不足。
（5）生产现场和办公辅助设施不足，不仅影响设备性能，而且降低工作效率。
为解决生产瓶颈，公司组织相关部门人员结合实施方案和公司现有设备、仪器、设施情况，充分讨论、研究，对工艺设备清单进行了适当调整：
（1）购置四轴卧式加工中心、立式数控钻床、立式数控铣床、数控车床、车削中心、立式加工中心等机械加工设备；
（2）增加表面处理生产线；
（3）购置铆接、检测、调试工装和设备，提高了放大器部件、IP部件、印制件部件这三大部件的质量和产量，从而提高了产品的质量和产量；
（4）通过添置调试、检测、高低温试验设备，提高了整机的产量。
（5）购置了工器具、家具、空调、电脑等辅助设施，改善了生产现场和办公条件。
三、调整效果
添置了设备后，项目产品生产上升到了一个新的台阶，形成了批量生产的能力，不仅产品质量和产量大幅度提高，同时最大限度地降低了生产成本 。
信息产业企业技术进步和产业升级专项项目验收材料
ZPZD3100智能阀门定位器
生产技术改造项目
五、环境保护、消防总结及附件
信息产业企业技术进步和产业升级专项项目验收材料（五）
ZPZD3100智能阀门定位器生产技术改造项目
环境保护、消防总结
一、环境保护总结
本项目的环保设计由衡阳市环境科学研究所承担。在项目建设期间，本公司一直重视环保设施的建设，投资85.6万元建成子电镀废水处理系统、废气处理系统和固体废料处理系统，实现了项目建设的目标。20##年5月公司提请环保整体验收，20##年6月环保监测站对我公司实施了现场监测，并于20##年6月对本项目进行了整体验收，并根据验收意见加强了环保管理工作和环保措施。
本次工程在原有生产工艺及生产设备的基础上，新增加工中心、车削中心等机加设备，新增测试设备、环境试验设备及专用调试检测设备数台。新厂区由综合办公大楼、综合大厂房、机电装配楼组成。
本项目不新增人员，人员全部由在职员工中调整，共 228 人。工作班制为：闲时8 小时、忙时为24 小时；年工作日300天。
20##年公司正式搬迁完毕，在恢复生产后，各环保设施运行良好。于20##年5月提请环保整体验收，6月通过了环保验收 。
1、本工程影响环境的主要污染源
工程废水主要由机加工工序及表面处理工序产生；废气主要由表面处理工序产生；噪声主要由机加工序产生；废渣主要由机加工工序及污水处理站产生 。
1.1、废水
主要是电镀废水、 酸洗废水、清洗机废水、地面冲洗废水和职工生活污水，主要污染因子是石油类 、pH 、COD 、Zn 、Ni 、C r 6+，产生废水为 1.8 吨/年 。
1.2、废气
主要来源于机加件表面处理工序电镀废气及氧化废气，主要含硫酸雾、盐酸雾、铬酸雾；机加件表面喷涂处理产生的间接排放的喷涂废气，主要含甲苯、二甲苯，以及总装车间焊接工位产生的焊接烟尘 。
1.3、噪声
工程噪声源主要是空压机、循环水泵和各种机加设备，类比现有工程，声级范围为 70-110 dB（A）
1.4、固体废物
固体废物主要有铁屑、铝屑、废乳化液以电镀废水处理后经板框压滤产生的含重金属废渣， 产生固体废物为 8.28 吨/年 。
2、本工程的具体环保措施如下：
2.1、废水处理
生活污水经化粪池处理后，再排入市政污水管道。生产废水经废水处理设施处理后，再排入市政污水管道。雨水由雨水斗、雨水口等收集，用内外相结合方式，排入市政雨水管道 。近期工程废水由厂总排污口排入开发区污水管流入蒸水，待城西污水处理厂及污水管网建成运行，再将工程废水引入城西污水处理厂处理后排入蒸水 。
废水处理技术为化学法，废水处理运行为连续式，日处理能力为24m³。固液分离设备为各类废水在中和混凝后的固液分离设备。污泥干化采用半自动复合橡胶板厢式压滤机 。
废水处理简要工艺流程
含铬综合废水处理 。
使用的还原剂是亚硫酸盐 。
含铬及综合废水处理简要工艺流程是：
酸 还原剂 碱 混凝剂
↓ ↓ ↓ ↓
车间综合废水→六价铬还原→中和混凝→固液分离除重金属→砂滤→清水排放
↓
污泥处理
中和混凝：废水经还原处理后，六价铬被还原成三价铬，废水中同时还含有Ni2+、Zn2+、Pb2+等重金属离子。去除重金属离子的方法是采用中和混凝法。在搅拌下向综合废水中和混凝设备中，加入碱液，使其生成氢氧化物沉淀。碱液加入量由自动控制系统完成，pH值控制在8~9范围内。
随之定量加入无机和有机混凝剂,使这些重金属氢氧化物沉淀混凝成较大的颗粒,在固液分离床中快速沉淀,达到有效去除 。
化学镀镍废水处理 。化学镀镍废水(包含浸锌、浸镍、染色废水)，废水中主要污染物是镍、锌、有机物 。用中和混凝方法分离去除 。
工艺流程如下：
络合剂处理剂 调PH 调pH 絮凝剂
↓ ↓
化学镀镍废水→除络合剂→分离络合剂化合物→中和混凝→固液分离→过滤→清水排放
↓
污泥处理
废水中染料在废水处理过程中同时被处理而消除。
污泥脱水。固液分离设备排入污泥池的污泥，由泥浆泵注入半自动厢式压滤机脱水干化。
食堂潲水油让附近农户回收 。
2.2、废气处理
工程对综合厂房内油漆工段喷漆时产生的漆雾被含漆雾絮凝剂的水帘吸附凝聚，部分有挥发性的甲苯、二甲苯经大风量抽风机抽排，油漆烘干室因热风循环加热时将含甲苯、二甲苯的废气带出，由大风量抽风机沿高 15m的排气筒排放 。电镀间在除锈、电解、氧化时产生含硫酸雾等废气， 工程采用酸雾净化塔四个对各工位的酸雾尾气进行氢氧化钠碱水喷淋吸收，对钛合金氧化槽、镁合金氧化槽产生少量的含铬酸废气采取铬酸废气净化回收器进行氢氧化钠碱水喷淋吸收，处理后废气达标外排。焊接工位将产生少量焊接烟尘，工程采取局部工位通风措施，减轻焊接烟尘对操作环境的污染 。
2.3、噪声处理
对空压机 、 循环水泵和各种机加设备等噪声，采取相应的隔声室、隔声罩、防振等综合降噪措施，厂界噪声可达标 。
2.4、固体废物处理
铁屑、铝屑外售至物资回收中心；工艺小量固体废物统一收集，卫生填埋 。
综上所述，采取相应的措施处理后，本项目的外排废水、噪声均可实现达标排放，废气对大气环境不会造成明显影响 。
二、消防总结
在消防方面项目建设实施三同时原则，按标准要求建设和实施消防设施，20##年3月我公司构建物的建设方案和消防设施建设方案报衡阳市公安消防支队，20##年10得到衡阳市公安消防支队的建设批复，其建设于20##年12月完成，20##年6月湖南裕锦消防检测有限公司对我公司消防设施进行了检测，并出具了检测报告，检测结论为：各项检测数据正常，检测合格。
公司消防总投资为107万元，工厂周围和内部设立了专用消防管道，并按消防要求配备了相应的灭火装置，在管理制度上建立了消防预案和设置了消防管理专员，实现了消防制度化和消防规范化，实现了项目建设的目标。
附件：1、环保部门环境保护验收批复文
2、消防部门验收批复文
信息产业企业技术进步和产业升级专项项目验收材料
ZPZD3100智能阀门定位器
生产技术改造项目
六、财务决算与经济效益分析
及附件
信息产业企业技术进步和产业升级专项项目验收材料（六）
ZPZD3100智能阀门定位器生产技术改造项目
财务决算与经济效益分析
一、建设项目竣工财务决算表说明
1、建项项目基本情况
衡阳北方光电信息技术有限公司ZPZD31智能阀门定位器建设项目（以下简称该项目）是湖南省20##年国家高技术产业发展项目，根据湖南省发展和改革委员会湘发改高技[2004]938号文件《关于转发20##年国家高技术产业发展项目计划的通知》，衡阳北方光电信息技术有限公司ZPZD31智能阀门定位器建设项目被列入国家20##年高技术产业发展项目计划及国家资金补助计划，国家补助资金600万元主要用于项目产业化过程中的研究开发和所需软件设备的购置。该项目的建设内容及规模如下：购置生产线的生产、监测、试验设备，建设机加工、装调、表面处理及检测、试验等技术平台；购置专用软件、仿真软件，新建生产厂房及配套设施；形成年产智能阀门定位器10000套的生产能力。该项目总投资6000万元，其中固定资产投资5500万元，铺底流动资金500万元。截止20##年6月18日，该项目共筹集资金46,991,135.12元，其中自筹资金11,161,135.12元，基建借款30,000,000.00元，上级拨款5,700,000.00元，财政贴息拨款130,000.00元；本项目共完成投资46,305,459.53元，其中建筑安装工程投资18,451,087.05元，设备投资18,246,465.10元，待摊投资4,474,157.38元，其他投资4,943,280.00元，固定资产投资190,470.00元。
2、建设项目竣工财务决算表注释（除特别说明外金额单位为元）
2.1、固定资产
2.2、建筑安装工程投资
2.3、设备投资
2.4、待摊投资
2.5、其他投资
2.6、银行存款
2.7、其他应收款
2.8、自筹资金拨款
2.9、财政贴息资金拨款
2.10、基建投资借款
2.11、应付器材款
截至20##年6月18日主要债权人明细：
2.12、上级拨入资金
二、经济效益分析
1、第一年未达产期：
1.1、销售收入：
20##年智能阀门定位器将生产5000台，单价4000元，销售收入2000万。
1.2、成本和费用:
（1）固定成本
房产土地及待摊投资2978.19万，按35年折旧，每年分摊85.1万；固定资产1843.66万，按8年折旧，每年分摊230.46万；财务费用（贷款利息）180万。
（2）变动成本
（a）直接材料：每台800元，材料400万，
（b）直接人工：按公司全年工人工资600万，按30%计算，200万工资。
（c）公司管理销售费用：全年公司管理销售费用1200万，按30%计算，400万管理销售费用。
20##年智能阀门定位器总成本费用：1315.56万。利润504.44万，减所得税75.66万，纯利428.78万。销售利润率21%。
2、达产期：20##年后年产量达1万台
2.1、销售收入：3500万
2.2、成本和费用
（1）固定成本：495.56万
（2）变动成本：材料800万；人工按公司全年工人工资800万，按40%计算，297.5万工资；管理销售费用1500万按40%计算，600万管理销售费用
（3）总成本2013.06，利润1306.94万，纯利1110.9万。销售利润率31.7%
3、分析
3.1、静态投资回收期3.72年；动态投资回收期（I=12%）5.13年
3.2、贷款偿还期：2.6年（不含建设期）。
3.3、按产品10年寿命期算投资收益总额10426万，年收益1042.6万，年收益率20%
信息产业企业技术进步和产业升级专项项目验收材料
ZPZD3100智能阀门定位器
生产技术改造项目
七、项目竣工专项审计报告
信息产业企业技术进步和产业升级专项项目验收材料（七）
ZPZD3100智能阀门定位器生产技术改造项目
项目竣工专项审计报告（缺）
信息产业企业技术进步和产业升级专项项目验收材料
ZPZD3100智能阀门定位器
生产技术改造项目
八、档案资料汇编及附件
信息产业企业技术进步和产业升级专项项目验收材料（八）
ZPZD3100智能阀门定位器生产技术改造项目
档案资料汇编
根据《中华人民共和国档案法》，国家档案局和国家计委联合发布的《基本建设项目档案资料管理暂行规定》，国家档案局《建设项目（工程）档案验收办法》和国家计委《建设项目（工程竣工验收办法）》等法规以及国家档案管理的系列标准、规范的要求，本项目建设的档案工作先于项目起步，后于项目结束。从项目的提出开始，贯穿于立项、审批、勘察、设计、施工、试产、竣工验收到最后投产、交付使用的全过程，对所形成的应归档保存的文件资料，都基本上进行了跟踪收集，分类管理、立卷归档。
本项目专门设置了档案管理员，负责资料和图纸的收集、整理、保管、发放、收回、登记等有关事宜，项目进行过程中，按照项目进度阶段、分类别进行档案资料管理，对工程及主要设备的可行性研究、初步设计、项目建设、竣工验收等资料逐一归档。项目建设期对外招标，签订合同，合同预付款、合同执行、设备到货等逐一登记，并装订成册；对施工图纸、隐蔽工程记录、建设现场监督、现场记录等资料进行收集登记造册，项目完工后形成了完整的建设档案。
一、档案资料管理工作概况
1、公司设备采购和新园区建设均配置了档案管理员，规定在项目实施过程中的档案、图纸等所有资料交由档案管理员管理
2、按国家有关档案管理建设的标准、规范和要求，对档案进行分类管理。
3、按要求建立了档案资料管理制度，明确了档案管理程序、操作程序和有关人员的责任、职责。
二、项目档案资料的立卷、归档工作
本项目档案资料的管理工作，按照国家档案局和国家计委1998年3月17日联合发布的《基本建设项目档案资料管理暂行规定》、《基本建设项目文件材料归档范围和保管期限表》、《可续技术档案案卷构成的一般要求》（B/T11822—2000）等有关规定要求执行。
附件：文件归档目录
文件归档目录
信息产业企业技术进步和产业升级专项项目验收材料
ZPZD3100智能阀门定位器
生产技术改造项目
九、产品应用及推广示范作用
及附件
信息产业企业技术进步和产业升级专项项目验收材料（九）
ZPZD3100智能阀门定位器生产技术改造项目
产品应用及推广示范作用
ZPZD3100型智能阀门定位器它具有智能化程度高、与各类规格阀门配套及调校简单方便、定位准确、分程及流量特性等参数组态简单多样、安装维护简单、能耗小、性价比高等优点。该产品研制主要解决了仪表低功耗、抗干扰、可靠性、本质安全防爆等众多关键技术问题，是一种具有HART协议的仪表，技术上达到了国内先进水平，实际应用效果良好。
二、项目产品内容、产品产量、推广应用情况
1、产品内容与产量
本项目产品是智能阀门定位器
本项目产品自20##年投入市场以来取得了良好的市场经济效益和社会效益，产量 20##年为3000台， 20##年为5000台，预计20##年达到10000台。产品质量符合企业产品标准，符合市场技术指标要求。
2、应用情况
产品广泛应用于电力、冶金、石化、轻纺等行业，其推广主要通过厂家直接销售的形式。该产品以技术成熟、价格低廉、安装维护简单得到了广泛的认可和应用，取得了良好的经济效益和社会效益。
三、本项目示范推广应用和带动作用
经过5年的建设和摸索，公司生产手段得到改善技术水平、产品质量、生产能力和市场竞争能力得到提高，并且拥有了该产品的自主知识产权，凭借成熟的技术和相对低廉价格，得到了市场和客户的认可，打破了国外产品的垄断，促进了该类型产品技术革新以及生产成本降低。同时也拓宽了生产领域，形成了新的经济增长点，使我公司替代进口的创汇能力进一步增强，增强了创汇能力。
本项目的建成，表明了我国在自动化仪表行业取得了重大突破，实现了国产智能阀门定位器的规模化、批量化的目标。
质优价廉的智能阀门定位器正在逐步取代传统的手动或半自动阀门定位器，其较强的市场竞争力，我国石化行业及其它传统产业升级，促进传统产业的信息化改造实现作出重大贡献。
附件：客户意见调查意见
