青岛滨海学院

实 习 报 告

专业：         机电一体化技术

班级：

学号：

姓名：

单位：       青岛赛轮股份有限公司

成绩：

青岛滨海学院

毕业实习报告

第二篇：机电生产实习报告

河北工程大学成教学院

生产实习报告

专 业： 矿山机电 班 级： 09级 学 号：

学生姓名：

指导教师：

20xx年 12 月 24 日

生产实习报告

一、时间：20xx年12月12号——20xx年12月21日

二、实习单位：集中能源集团有限责任公司、邯郸市机床厂。

实习地点：河北工程大学、邯郸市机床厂、冀中能源邢台煤矿。

三、实习单位基本情况简介：

冀中能源集团有限责任公司（简称：冀中能源）是国有特大型独资公司。目前下辖峰峰集团、冀中股份公司、华北制药集团、河北航空集团、张矿集团、邯矿集团、井矿集团、邢矿集团、机械装备公司、山西矿业公司、国际物流公司等11家子公司，拥有冀中股份、华北制药和金牛化工三个上市公司， 是以煤炭为主业，医药、航空、化工、电力、机械装备、物流等多个产业综合发展的大型现代企业集团，地域纵贯河北，横跨晋冀，外延内蒙，西拓新疆，拥有河北邯郸、邢台、井陉、张家口，山西晋中、吕梁，内蒙古鄂尔多斯和锡林郭勒盟等煤炭生产矿区。

邯郸市机床厂，是中型国有企业，建厂于19xx年，是机械工业部在华北地区唯一生产Φ630普通车床的定点厂家，位于邯郸市滏河大街中段，交通、通讯便利。 厂区占地面积31000平方米，建筑面积22000平方米。其中高大生产用厂房12000平方米，拥有金属加工设备213台，其中精、大、稀设备29台，具备车、铣、刨、磨、镗、钻全部冷加工能力和锻、铆、焊、热等热加工能力，具备完善的检测设施和手段。企业总资产5039万元。现有职工800余人，其中高、中级专业技术人员98人，技术力量雄厚。 企业目前主导产品有两大系列：CW6163卧式车床和钢球加工设备，其中3MSA4982光球机、3MSA4682磨球机、3MSA4782研球机钢球机加工设备曾获中华人民共和国国家科学技术委员会颁发的“国家级新产品奖”和河北省人民政府颁发的 “振兴河北经济奖”;最新研制的XML400型立式铣磨床和XM2309型龙门式铣磨床深受用户欢迎；有能力承接各单位专用机床的研制和备品、备件加

四、实习内容：

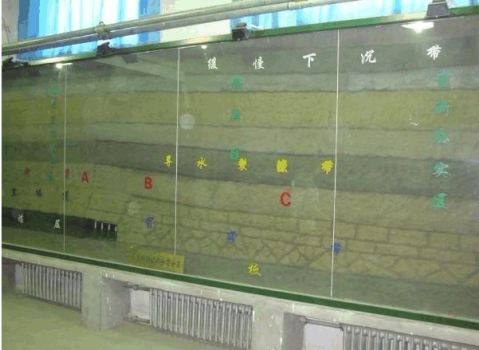

（一）、采矿实训基地：参观了井下模拟采煤设备.模拟地下煤层.

植物遗体经复杂的生物化学作用、地质作用转变而成的层状固体可燃矿产。它赋存于含煤岩系之中，位于顶底板岩石之间。煤层顶、底板岩石之间的垂直距离称煤层厚度。

现在一般煤矿基本采煤不用人工采煤，都是机械化。煤矿井下装备综合机械化设备的回采工作面为综采工作面。条件是采煤设备为采煤机，工作面运输设备为可弯曲刮板输送机，工作面顶板支护采用液压支架，顺槽装备带式输送机。流程：采煤主要有五个工序. 破煤，主要靠滚筒采煤机实现，装煤，靠刮板输送机把煤推进溜子，接着经过破碎机破碎大块煤，再经过转载机把煤提升到皮带机上，最后到采区大巷，然后提升出井，最后是支护工作面，提供工作空间，处指的就是处理采空区。 工。

1

滚筒式采煤机主要有电动机、牵引部、截割部和附属装置等部分组成。电动机是采煤机的动力部分，它通过两端输出轴分别驱动两个截割部和牵引部。牵引部是采煤机的行走机构。牵引部通过其主动链轮与固定在工作面输送机两端的牵引链相啮合，使采煤机沿工作面引动。刮板输送机是用刮板链牵引，在槽内运送散料的输送机。KS刮板输送机刮板输送机的相邻中部槽在水平、垂直面内可有限度折曲的叫可弯曲刮板输送机。 在当前采煤工作面内，刮板输送机的作用不仅是运送煤和物料，而且还是采煤机的运行轨道，因此它成为现代化采煤工艺中不可缺少的主要设备。液压支架是综采设备的重要组成部分。它能可靠而有效地支撑和控制工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。它与采煤机配套使用，实现采煤综合机械化，解决机械化采煤工作中顶板管理落后于采煤工作的矛盾，进一步改善和提高采煤和运输设备的效能，减轻煤矿工人的劳动强度，最大限度保障煤矿工人的生命安全。

（二 ）数控实训基地：主要参观数控设备.并由老师讲解工作原理。参观的数控设备有，

2

精密数控铣床、数控车床、三轴数控电火花成型机床等。

数控实习的基本目的是熟悉的掌握数控车床和数控铣床的基本手工编程方法、典型零件、常规工序的数控机床加工方法，初步掌握数控机床的精度检验和维护技能，并达到中级或中级以上水平。

数控机床是数字控制机床（Computer numerical control machine tools）的简称，是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，从而使机床动作数控折弯机并加工零件。

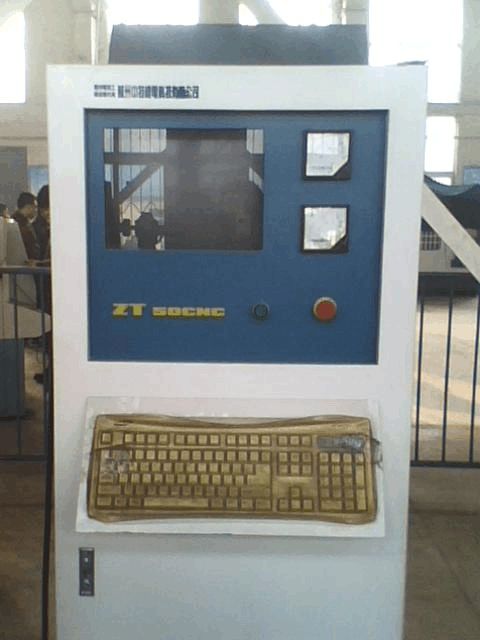

1，熟悉机床操作面板 机床操作面板由CRT 显示器和操作键盘组成。其常用键的作用如下：A编辑方式的作用：新建程序、编辑程序、修改程序、输入程序、删除程序。B自动方式：运行程序对零件进行加工。C录入方式MDI：手动输入-程序键-翻页键-切换MDI界面。D机械回零：一般不能乱按的。E手轮按钮：按下后可以用手轮移动X,Z轴的位置。F单端运行：运行单段程序。G急停按钮和复位键作用差不多。

2，对刀 工件和刀具装夹完毕，驱动主轴旋转，移动刀架至工件试切一段外圆。然后保持X坐标不变移动Z轴刀具离开工件，测量出该段外圆的直径。将其输入到相应的刀具参数中的刀长中，系统会自动用刀具当前X坐标减去试切出的那段外圆直径，即得到工件坐标系X原点的位置。

3，加工 先根据图纸要求确定加工工艺，加工路线，编写程序，再将编好的程序输入数控CNC系统并仔细检查，确定无误后装夹工件，再对刀。对好刀后就可以调出程序，按下自动和运行按钮，关好防护门让机床自动加工。

数控铣床是在普通铣床上集成了数字控制系统，可以在程序代码的控制下较精确地进行铣削加工的机床。 数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等 3

几大部分组成。

数控铣床操作过程和机床基本差不多，在此不做过多介绍。

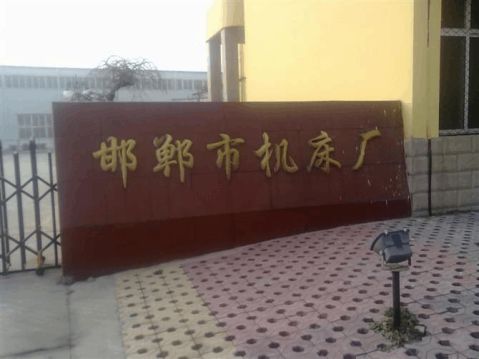

（三）邯郸市机床厂

企业目前主导产品有两大系列：CW6163卧式车床和钢球加工设备，其中3MSA4982光球机、3MSA4682磨球机、3MSA4782研球机钢球机加工设备曾获中华人民共和国国家科学技术委员会颁发的“国家级新产品奖”和河北省人民政府颁发的 “振兴河北经济奖”;最新研制的XML400型立式铣磨床和XM2309型龙门式铣磨床深受用户欢迎；有能力承接各单位专用机床的研制和备品、备件加工。

在加工车间，该车间负责人带我们参观了他们的生产装配流水线，并为我们详细介绍了平面磨床的主要零部件的加工装备工艺和整机的动力驱动问题以及内部液压系统的一系列构造。在实习过程中，我们有很多不懂的地方都可以去问工人师傅，像零件加工过程，在听了工人师傅的讲解后，明白了一般零件的加工过程：胚料——划线——刨床（工艺上留加工余量）——粗车——热处理，调质——车床半精加工——磨——齿轮加工——淬火——磨面。 齿轮零件加工工艺：粗车——热处理——精车——磨内孔——磨芯，轴端面——磨另一面—

机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。

制订工艺规程的步骤

1) 计算年生产纲领，确定生产类型。

2) 分析零件图及产品装配图，对零件进行工艺分析。

4 —滚齿——钳齿——剃齿——锄键槽——钳工——完工。

3) 选择毛坯。

4) 拟订工艺路线。

5) 确定各工序的加工余量，计算工序尺寸及公差。

6) 确定各工序所用的设备及刀具、夹具、量具和辅助工具。

7) 确定切削用量及工时定额。

8) 确定各主要工序的技术要求及检验方法。

9) 填写工艺文件。

在制订工艺规程的过程中，往往要对前面已初步确定的内容进行调整，以提高经

济效益。在执行工艺规程过程中，可能会出现前所未料的情况，如生产条件的变化，

新技术、新工艺的引进，新材料、先进设备的应用等，都要求及时对工艺规程进行修

订和完善。

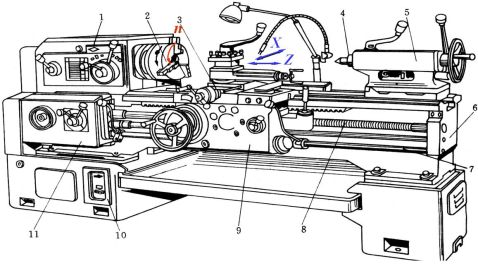

1.了解了普通车床的型号、用途、主要结构、传动系统及各组成部分的名称、作用。

2.了解了车刀常用的材料，车刀切削部分的主要几何角度和刃磨方法。熟悉刀具的安装方法

和使用方法。

3.了解了车削加工的工艺过程，车削用量的选择及车削加工所能达到的精度和表面粗糙度。

4.了解了车床常用附件的使用方法及工件常用的安装方法。

5.了解了常用量具的使用方法及维护。

6.了解并遵守车床安全操作规程，学会正确使用车床及刀、夹、量具，掌握加工端面、外园、

内孔、锥面、滚花、切槽或切断、螺纹、成形面等的加工方法。

（四）邢台煤矿

5

在邢台煤矿我们首先参观了副井的绞车室，通过师傅们的讲解，我们掌握了绞车操作要领，能够独立操作,。邢台煤矿的绞车室用的是交流电动机，其必须用减速器，若是直流的可以不用减速器。基本可以总结为：绞车操作“一严、二要、三看、四勤、五不走”的具体内容。

然后我们参观了主井和副井。师傅们给我讲了入井须知： 1.煤矿是高危行业，入井前要吃好、睡好、休息好，千万不能喝酒，以保持充沛精力。 2.明火和静电可导致瓦斯爆炸及火灾，不能穿化纤衣服和携带香烟及点火物品下井。 3.入井前要随身佩带矿灯、佩戴安全帽、携带自救器，配备不齐或设备不完好不能入井工作。 4.携带锋利工具时,要套好护套,防止伤人。 5.通过班前会可了解工作地点的安全生产情况、明确安全注意事项、掌握防范措施，保证作业安全……

主井主要是与一根钢丝绳单绳缠绕的方法来提煤的连接那一根钢丝绳的是一个非常大的电动机来提升运煤的，主井旁边是一个多绳摩擦的副井，他也一个非常大的电机来带动的，主要的作用是向井下运送工作人员和采取用的材料。配风量是根据工作面及掘进还有各个硐室的所需风量来分配，并且有效风量率必须达到85%心上.。

主副井参观完后，我们又来到了机修厂，那里摆放着很多井下的大型机械设备，分别有隔爆开关﹑液压支柱﹑采煤等等。那里的工人正在认真的检查者每一个从井下运上来的机器，修好那些有毛病的都放在一起，没有修的在一个地方，摆放很是有规律。

之后我们又跟随讲解人员看了压风机，那里噪音很大，但压风机是煤矿必不可少的，为 6

井下人员输送新鲜空气，缓解瓦斯浓度，以确保人员安全。

五、实习体会：

在这次实习中，我学到了许多、感受了许多、懂得了许多！回首这三个月的实习时间，我由一个一直在学校单一环境下成长的学生离开校门到踏入社会进入工作单位成为其中的一员，并掌握基本的操作技能，获得基本的工作能力，了解和适应我们工作的环境、人事结构以及工作种所需的注意事项。

虽然在河北工程大学主校区和邯郸机床厂实习的时间只有两天,但我们学到了数控设备的加工特点,分类及具体运用,曲轴的加工工序等等。通过该次实习,我真正了解到了我国目前制造业的成长状况也粗步了解了机械制造业的成长趋向.在新的世纪里,科技必将以更快的速度成长，更快更紧密得融合到各个领域中,而这一切都将大大开拓机械打造业的成长标的目的.。

总的来说，在实习期间，虽然辛苦，但是在这艰辛的工作中，我却学到了不少东西，也受到了启发。我明白：社会在发展，新的知识。技能在不断的更新，在今后的工作中我还必须学校更多新的东西，这些东西会给我带来新的体会、新的收获。因此，我坚信：只要我用心的去挖掘、勇敢的去尝试，一定会有更大的收获，只有这样才能为自己以后的工作和生活积累更多的知识和宝贵的经验、在以后的工作中，我会努力的提高自己的综合素质，从实际出发，更好的理论联系实际，一步一个脚印的干好没一项工作，努力提高自我素质，做一个合格的专业技术人才，更好的为社会注意现在化建设贡献个人力量。
