精子分析仪



  【精子分析仪英文简称 “CASA”】

【执行标准《WHO男科实验室标准》（第四版）或（第五版）】

      精液分析仪是判断和评估男性生育能力最基本和最主要的检查方法，随着生殖医学的快速发展，要求对精液各项参数的客观测定及其标准化的共识亦日益增强。虽然世界卫生组织多次出版人类精液检验手册，旨在促进该项检查的规范化和标准化。但传统的人工精液分析方法，受到实验室条件和技术人员的经验等多种因素的影响，很难达到此目的。

      目前临床采用的人工精液分析方法，由于受到多种因素的影响，很难准确、客观的检测各项参数，尤其是精子的活率及活动的分析，很大程度上有赖于检查者的经验和主观判断。中科恒业精液自动分析系统能有效的克服上述缺点，通过采用显微下摄像、计算机快速分析多个视野内精子运行轨迹和速度，客观地记录精子的密度、活率、活力等参数。
      通过北医大三院、中国人民解放军总医院、国家生殖中心等权威部门临床使用，认为：“ZKPACS-E 型 中科恒业-精子分析仪将现代计算机技术和先进的图像处理系统运用于精子质量的分析，研究结果表明，检测系统自身的重复性及不同放大倍数检测结果的一致性好，在临床检验中，它的精子密度、精子活率和 A+B活力百分率参数与经典人工检测方法相比具有良好的相关性。值得一提的是，中科恒业精液自动分析系统能实时记录3秒的精子运动轨迹，其运动轨迹图反映出精子的真实运动情况。除了常规项目外，它可以提供描述精子运动状态的多种参数，图像输出更清晰直观地显示了精子的运动情况，为临检和科研人员的教学培训提供方便。分析系统的重复性好，可比性强，操作容易，减少了人工检测的误差，并且可以进行报告的打印、存储、查询，便于临床和科研的比较、分析。中科恒业精子自动检测分析系统的应用，为临床和科研中精液常规分析的科学化、规范化和标准化创造了条件。”（摘自临床应用报告）

特点：
        系统设计过程中充分考虑基层临床的实际需要，构造结构简单合理，性能稳定，人机界面友好，操作直观、明快，使用者不需专门培训，即可掌握操作方法。
         彻底改变人工检测无量化标准，随意性大的缺点。使普通检验人员轻松掌握过去需要丰富的经验才能进行的检验技术，极大减轻了检验人员的知识压力。是检验手段划时代的变革。
        智能化程度高，自动检测、自动分析，自动定标功能保证在任何放大倍率下检测数据的准确。能够客观、准确、科学的提供全面分析精子质量检验数据。
全面直观的数据图像检测分析，检测数据丰富，分析数据全面。可检测34项精液指标，三种速度分布统计图。
       检测速度快，检验分析瞬时完成。极大的减轻了工作人员的劳动强度，并且有效的减少了污染。
      可操作性强，同屏显示计数功能，即时显示检测数据，反复验证检测结果。
      直观、清晰、美观的打印报告报表设计，使诊断结果一目了然。
      提供数据库功能，检验结果保存在系统硬盘中。可以进行多样查询、修改、统计和打印检验报告的功能。为临床科学研究、教学提供了先进的手段。
       扩充功能强，通过简单的阈值设置即可应用于诸如血球、大肠杆菌等微生物特性的分析检测。也可应用在动物、畜牧等特殊行业的使用。

                           彩色线条显示灰度精子运动轨迹

=====================================分割线====================================

  【目前新一代产品为荧光染色精子分析系统】

     ZKPACS-E型 中科恒业-精子分析仪通过独特的荧光染色技术，对精子进行活体染色，染色不影响精子的运动活力，将活精子染成绿色，死精子染成红色，凋亡精子染成黄色，其他一切杂质不染色，软件能够自动识别各种颜色的精子，准确度高，精确计算精子密度、活率等各项指标。

产品特点：

1、独特的免疫荧光探针技术 ；

2、只有精子染色，其它杂质拒染，精确测定精子密度及相关各项指标；

3、精子荧光染色试剂：   活精子为绿色，死精子染为红色，凋亡精子染成黄色，准确区分活精子及死精子、凋亡精子；

4、软件独特的色彩识别技术：   自动识别红绿即死活精子，动态捕捉染色精子运动轨迹，精确分析少精子症；

5、独有的凋亡精子检测方法，自动检测凋亡精子数并计算凋亡精子率；

6、独特的4级风险级别提醒功能：A: 正常 B: 需要引起重视 C: 需要高度重视 D: 很危险；

彩色线条显示荧光精子运动轨迹

第二篇：精子分析仪

精子质量分析仪，价格约十多二十万

SQA-V 以色列全自动精子质量分析仪

产品名称：SQA-V 以色列全自动精子质量分析仪

供 应 商：武汉长峰医疗器械有限公司

产品型号：SQA-V

产品单位：台

产 地：以色列

适用科室：男科

【生产企业】：以色列医学电子系统有限公司

【产品包装】：纸箱

【规 格】：台式

【用 途】：医院的泌尿科、男性病科、计划生育及优生优育

SQA-V全自动精子质量分析仪能在少于2分钟的时间内测出精液参数并对精液质量进行全面量化的评估。SQA-V全自动精子质量分析仪时集光电技术、计算机技术和显微镜视像技术于一体的先进仪器，能快速、准确、精确自动的分析敬业样本，这是当今手工方法不可能达到的。

器械特点

1、 美国FDA、欧盟CE、中国SDA认证

2、光电计算机一体光组合设计，真正实现精液分析标准化：绝佳的重复性和准确性的分析结果，排除人工分析误差

3、具备质控功能：三种密度的质控珠

4、预设新鲜精液、洗精精液、动融精液、绝育手术精液残留检验和高灵敏度分析五种分析模式

5、无需稀释标本，“一键”式参数设定，操作简易

6、内置显微放大光学系统，光学放大可至500倍

7、特设视频检测通道，用于人工辅助分析

8、全面的精子分析参数报告输出

9、视频、数据结果可直接转存电脑

10、V-Sperm PC管理软件

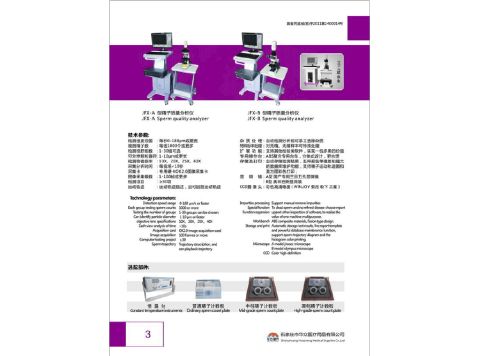

广佳精子质量分析仪

产品名称：精子质量分析仪

产品型号：JFX-A型

产 地：石家庄

产品用途：本系统主要实现检验指标如下： 1、曲线运动--平均曲线运

【生产企业】：石家庄广佳医疗器械有限公司

【用 途】：本系统主要实现检验指标如下：

1、曲线运动--平均曲线运动速度、曲线运动精子总数、曲线运动活动精子总数、曲线运动活率

2、直线运动--平均直线运动速度、直线运动精子总数、直线运动活动精子总数、直线运动活率

3、平均路径运动--平均路径速度、平均路径精子总数、平均运动精子总数、平均运动精子活率

4、精子运动速度分级统计--a级快速前向运动，b级慢速前向运动，c级非前向运动，d级极慢或不动

5、精子密度

6、精子侧摆幅度

7、精子摆动性

8、精子鞭打频率

9、线速度

10、精子平均移动角度

11、直线运动精子数

12、直线运动率

13、精子总数

14、各种精子畸形率

15、检测直方图

等三十余项检测项目。

器械特点

系统设计过程中根据基层临床的实际需要,构造结构简单合理,性能稳定,人机界面友好。

自动检测、自动分析保证在任何放大倍率下检测数据的准确。

全面直观的数据图像检测分析，检测数据丰富，分析数据全面，可检测30项精液指标，三种速度分布统计图

检测速度快，检验分析瞬时完成，极大的减轻了工作人员的劳动强度，并且有效的减少了污染。

提供数据库功能，检验结果保存在系统硬盘中可进行多样查询、修改、统计和打印全中文彩色图文报告功能。

独特的去除精液杂质功能，减少检测误差，提高准确率。

特别添加对死精症和无精症的单独处理功能。支持多种常规镜检软件如：白带、前列腺液、分泌物、血液、病理、性病等，能实现一机多用的高性价比。

SPJ-1

精子质量分析仪

产品介绍：

SPJ-1 精子质量分析仪是将精液样本通过显微镜进行放大，图像经电子摄像系统送入计算机，运用先进的计算机技术对精子的密度、活力、活率、运动轨迹特征等进行自动化定值定量的检测分析。 适用于临床精子质量分析,广泛应用于医院的泌尿科、男性科、妇产科、计划生育、优生优育研究等；在某些专业领域，如生物研究所、珍稀动物研究所、人工授精站等，也具有广泛的应用价值。 本系统较传统的分析法比较，具有速度快、量化性好、准确性高、检测参数指标丰富为临床和科研提供客观的检测依据。另外，它还具有操作简单、污染小、智能化程度高等特点。

主要功能参数：

精子的平均曲线运动速度

精子的平均直线运动速度

精子的平均路径运动速度

精子的速度分布

检测精子的总数目

检测活动精子的总数目

精子的密度

精子的存活率

精子的侧摆幅度

精子的摆动性

精子的前向性

精子的直线性

精子的鞭打频率

精子的平均平移角度

畸形精子的个数（手动）

畸形率（手动）

所测精子速度列表

精子活动直方图

精子的原始的运动轨迹图

能自动标出精子的运动方向

能独立的进行病理图像的诊断、处理

测量精子的气味

测量精子的颜色

测量精子的PH值

测量精子的粘稠度

测量精子的凝聚度

还能独立的进行畜牧、濒危动物的精液分析和人工受精工作的开展

产品名称：

BEION S3全自动精子分析仪

出品单位：上海北昂

仪器特点：

一键式、全自动、标准化、快速准确。

工作原理：

经液化完全、预保温的精液样本，混匀后置于专用计数板中，通过显微图像采集系统将精子图像放大并数字化输入计算机，同时显示在屏幕上，在计算机软件控制下，全自动显微镜自动扫描显微镜下的精子图像并记录精子的运动轨迹，通过软件分析，计算样本的密度、活率及活力级别。

主要技术参数：

◆系统设计遵循《WHO人类精液及精子—宫颈粘液相互作用实验室检验手册》第五版标准 ◆检验项目齐全，涵盖精液分析绝大多数项目，包括了精液理学性状类、精子显微镜动力学分析类、形态学分析类、精子功能实验类、化学分析类及免疫分析类项目

◆精子动力学分析项目在WHO标准化基础上遵循国际行业内计算机CASA标准，活力级别分为PR、NP、IM三个级别，还可分析多达40项活力相关参数；

◆精子形态学分析模块在WHO标准化基础上，细分各种畸形类别及畸形率，可检测40多项形态学指标。

◆自动计算畸形精子指数（TZI）和精子畸形指数（SDI），及多重异常指数（MAI），可跟踪精子运动轨迹并描绘输出彩色轨迹线，精子轨迹图可以反白显示；可对精子图像进行文字及图形标注；

◆精液分析功能界面及报告输出具有病案首页信息、精子镜下原始分布图及彩色动态轨迹图、标本特性数据和精子质量分析数据及形态分析数据、精子各种运动速度及活力分级及统计直方图；

◆以数据库方式管理病案文档及图像

◆病例统计功能具有10种统计方式及6种统计结果显示方式

◆病例报告项目及检验项目可根据医院需求增添修改

◆打印报告格式可自定义设计，满足不同要求

◆计数板根据WHO的标准采用10um间隙的标准精液计数板

◆具有LIS导出功能，方便进行LIS联网

设备功能：

病例报告管理： 对病例报告进行增加、修改、删除、查询。

标本号设置： 设置标本号，建立、修改病例报告中的标本号。

精子标识： 在取得的精子图像上对精子头部进行标识。

显微镜控制： 控制显微镜平台横向（X）、纵向（Y）移动。

控制显微镜上下运动调节焦距。

设置显微镜灯光亮度值。

控制武警自动转换。

温度显示： 实时显示显微镜平台恒温板温度。

视屏图像实时显示：图像视频区实时显示视频图像。

报警信息提示： 温度异常提示～当温度超过规定值时会提示“温度异常”字样； 当显微机构无法正常控制时，显示“显微镜通信异常”字样。 设备说明：

自动触控屏： 15”

设备软件： BEION V4.20

设备打印机： （选配）

设备尺寸： 650X400X475mm 长X宽X高

设备重量： 32KG

工作温度： 15～30℃

相对湿度： 0～80%

(一)

SW-3700系列精子采集分析仪

MAN+精子分析仪

?

? 品牌： SANWE 型号： SW-3703

?

?

?

?

?

?

?

?

? 产品介绍 MAN+精子分析仪产品简介 ◎ 国际4版、5版标准软件自由切换，速度快、量比性好、准确性高; ◎ 人性化设计，搭配高性能一体机，性能优越，安全性高 ◎ 轨迹检测精准; ◎ 对精子密度、精子活率、精子运动轨迹、精子运动分布图、精子总数等20项以上精子参数进行检测分析功能; ◎ 高清USB摄像头，采集速度更快，图片清晰度更高; ◎ 采集视野组数不限制，可根据需要无限制采集; ◎ 支持医院网络服务器共享，支持LIS,HIS等网络端口。

(二) JZF-I型精子质量分析仪————石家庄康普生科技有限公司

JZF-I

型精子质量分析仪

一.系统简介

精液常规分析在男性不育症的诊断、治疗和科研中是一项基本而重要的检查，对精子

密度、精子活率的综合分析是了解和评估男性生育力的重要依据。目前临床实验室普遍使用的

还是经典的人工分析方法由于检验手段不同，实验室条件、检验人员技术水平及经验不等，造

成检测结果的差异，也降低了报告的客观性和可比性，给临床诊断和科研工作带来了困难。

我们开发的精子质量分析系统，是将精液样本通过显微镜进行放大，图像经电子摄像

系统送入计算机，运用先进的计算机技术对精子的密度、活力、活率、运动轨迹、特征等进行

自动化定质定量的检测分析。特别适用于医院的泌尿科、男性科、妇产（试管婴儿）科、计划

生育、优生优育研究等。

二、系统主要实现的功能

本系统主要实现检验指标如下：

计算机自动检测项目：

1、曲线运动--平均曲线运动速度、曲线运动精子总数、曲线运动活动精子总数、曲线

运动活率

2、直线运动--平均直线运动速度、直线运动精子总数、直线运动活动精子总数、直线

运动活率

3、平均路径运动--平均路径速度、平均路径精子总数、平均运动精子总数、平均运动

精子活率

4、精子运动速度分级统计--a 级快速前向运动，b级慢速前向运动，c级非前向运动，

d级极慢或不动

5、精子密度 6、精子侧摆动性 7、精子摆动性 8、精子鞭打频率 9、线速

度

10、精子平均移动角度 11、直线运动精子数 12、直线运动率 13、精子总数14、检

测时间

三、主要技术指标

检测速度范围：0-240um/s

样品的允许采集数量：（个）1-1500

图像采集的组数（组）：1-10

图像的采集幅数（帧）：0-100（或更多 )

电话：0311-85271338

手机：186xxxxxxxx 186xxxxxxxx

邮箱：kpsontech@163.com

(三) GK-9900B

型精子质量检测分析仪|—— 徐州市广科新技术发有限公司

GK-9900B型精子质量检测分析仪

GK-9900B型比GK-9900A型多增加了性病检测系列软件,该仪器即可检测精子又可用于性病的检测!

本系统采用先进的计算机图像处理技术，对精子的动态、静态图像进行全面分析，其检测性能达到国际先进水平，特别适用于临床精液检验，广泛应用于医院的泌尿科、男性病科、妇产科、计划生育及优生优育等方面。

将精液样本通过显微镜进行放大，图像经电子摄像系统送入计算机，运用先进的计算机技术对精子的密度、活力、活率、运动轨迹特征等进行自动化定质定量的检测分析。

本系统较传统的分析法比较，具有速度快、量化性好、准确性高、检测参数指标丰富为临床和科研提供客观的检测依据。另外，它还具有操作简单、污染小、智能化程度高等特点。 技术参数：

1、 图像采集幅数（幅）1～100

2 、每视场的采集分析时间（秒）<10

3 、检测速度的范围（um/s）0～240

4 、所选视场数（场）1～30

5 、每场最多被测精子数（个）0～2000（或更多）

6 、精子密度检测范围0～300百万/ml（3亿）无须稀释

7 、任意选择采集图像时间

8、分析仪的检测相对误差应≤15%，CV值应≤5%

9、检测精子密度、畸形率、精子活性等30项参数

10、系统显示功能：能实时观察精子图像，能实时显示精子轨迹

18、方正品牌电脑；奥林巴斯CX31 三目生物显微镜（含原配卡口），进口JVC彩色摄像机，HP彩色喷墨打印机、精子检测专用恒温控制平台、精子检测专用计数板、配置豪华一体式台车。

(四) CFT-9203便携型CASA精子分析仪

?

硬件配置：

● 德国原装进口Basler 千兆网 CCD。 ?

● Motic BA310 显微镜(Zeiss 光学系统与机型)，配20 倍物镜，100 倍油镜。

★ Dell 高级商用笔记本电脑，硬盘500G，内存4G。

● Canon 彩色喷墨打印机。

★ 随机配备精子形态学网格定位质控片（染色方法符合使用单位习惯）

形态学软件主要参数：

★ 能精确测量精子形态的分析软件，软件著作权登记证号：2012SR063482。测量参数包括精子头部尺寸和颈部（中段）尺寸，能计算顶体所占精子头部面积的百分比，以及中段插入角度等，根据精子染色前后的尺寸变化制作参数阈值，可分别适应巴氏染色、Shorr 染色和Diff-Quik 染色，使评估结果非常接近。 ● 采用WHO5 版标准和参考低值，严格区分精子的正常形态和异常形态，报告正常形态的百分率和10 种以上异常形态的百分率（包括大头、小头、无定型头、顶体过小、顶体过大、中段粗、颈部弯曲等）。 ● 能独立显示任意单个精子的形态分析图。

★ 每张精子形态图谱上都标有符合国际惯例的比例尺，便于发表SCI 论文。

● 对少数漏捕的精子或错捕的杂质，具有手工修正功能。

● 可自动统计多重精子缺陷指数TZI(与体内生育力相关)和SDI（与体外生育力相关）。

★ 具有独特设计的单次检查和两次检查选择功能，能以WHO5 版的要求自动判断两次检测结果是否在95%可信区间，并以均值出报告；抽样误差超过5%即自动报告误差百分率。（WHO5 版规定的质量控制方法，是数据具有准确性、精确性、可靠性和可比性的重要措施，是撰写科研论文必须采用的统计学方法） ● 配备 LIS 衔接软件，使精子形态学分析报告能适应医院信息化无纸化的发展趋势。

★ 配备精子形态学图像刻录软件，可刻录光盘，使数据具有溯源性，满足室间质控、室外质控和和专家会诊的要求。

★ 配备形态学评估月监测Xbar 图自动生成软件，配备室间质控（EQC）Xbar 图自动生成软件，使质控绘图自动化
