广联达软件操作总结

钢筋算量

一、工程设置

1、工程信息

根据设计说明输入结构类型、设防烈度以及抗震等级。尤其是计算规则的输入。要根据图纸对于钢筋图集的说明。

2、计算设置

1框架梁与非框架梁交接部分增加箍筋的数量应为6（详图纸说明）； ○

2拉筋配置中直径为6的一级钢筋要改为6.5； ○

3板中负筋是否含支座要根据板配筋图进行修改； ○

4剪力墙、板拉筋以及马凳筋的布置构造要根据图纸选择双向布置或○

者梅花布置。

5板中分布钢筋：若图纸采用直径为6的一级钢筋要改为6.5； ○

3、搭接设置

采用绑扎或者电渣压力焊要根据结构设计说明进行修改。

4、楼层设置

根据施工图进行修改。此外，对于各个构件的混凝土等级要根据结构图说明进行修改。

二、绘图输入

1、轴线

1根据一层建筑平面图进行轴网的绘制；画图如需辅助轴网，要用两○

点、平行或者点角进行绘制。

2如遇到一项工程有两个单独的轴网又必须定义在一个界面时，应该○

使用点的命令，找到两个轴网相交的部位，进行绘制。

3如果轴网比较复杂，必须导入CAD图时候，应该注意导入的CAD○

的尺寸是否和绘制的尺寸一致。如不一致，需要进行修改。

2、柱

1进入绘图界面，软件默认的是首层的。如图纸基础有柱构件，应该○

切换到基础界面。

2绘制基础柱构件，应该根据图纸大样图或者结构说明，在柱构件属○

性中其他属性改变插筋信息。其他楼层不需要更改。

3当柱构件是偏轴绘制时，只需要选择柱构件，在界面中选择查改标○

注进行修改。

4柱构件的钢筋信息根据柱的定位图进行输入。 ○

5构造柱可以按照结构说明中给定的信息，进行智能布置，智能布置○

时应按照图纸修改智能布置的信息。如果智能布置比较麻烦，可以按照上述柱构件的绘制方法进行绘制。

3、墙

1暗柱的绘制 ○

剪力墙的绘制应该先绘制暗柱，暗柱的绘制应该根据剪力墙的大样图进行输入钢筋信息，一般定义暗柱的时候，首选参数化暗柱，如没有对应的图型，需选择异形暗柱。

2剪力墙的绘制 ○

1） 剪力墙的钢筋信息需根据剪力墙大样图进行输入。

2） 绘图时应注意，剪力墙的端点要包括暗柱。这样方便图形算量

导图。

3砌体加筋 ○

砌体加筋我们不需要设置，只需在计价软件的时候，用建筑面积*0.6（砖混）或者建筑面积*1.4（框架）即可。

4、门窗洞

1门 ○

根据门窗表和建筑图剖面图进行绘制

2窗 ○

根据门窗表和建筑图剖面图进行绘制

3连梁 ○

定义连梁，输入钢筋信息即可。注意要进行原位标注一下，这样连梁

才能被识别。

4过梁 ○

过梁一般存在于门窗洞口的上侧，定义过梁的信息只需要根据结构设计说明中过梁的尺寸，应用的部位即可。

5、梁

1梁 ○

1） 按照结构施工图中梁的施工图，进行定义梁构件；定义时，只

需填写梁集中标注的信息即可，需要注意的是梁的标高。

2） 原位标注的信息，只需要点击需要标注的部位，进行输入即可。

应该注意的是，如遇变截面、增加抗扭钢筋或者构造钢筋等信息时，应该在下部钢筋中输入，点击索引按钮，即可弹出相应输入的信息。

3） 如果遇到非框架梁或者较短的梁没有原位标注时，我们也应该

点击原位标注，使得该梁由粉红色变成绿色，这样此梁才算被识别。

4） 绘图时，梁应该与柱构件交接的部分交接完整。

5） 进行原位标注时，如果跨数和定义跨数不一致的时候，应该点

击重提梁跨的下拉按钮。进行增减支座。

6） 特别需要注意的是，绘图时，应该确定好梁的位置。比如结构

施工图中二层梁平法识图，定义梁构件时，我们应该定义在首层界面。

2圈梁 ○

1） 按照结构施工图进行定义。除圈梁外，混凝土翻边和腰带均以

圈梁的形式定义在此。（腰带的设置设计如无说明，详《江苏省建筑工程质量防治通病》）

2） 圈梁的定义和过梁相似，直接布置即可。注意要输入好钢筋信

息。

六、板

1现浇板 ○

1） 按照板的结构布置图，进行定义板，注意施工图中一共有多少

种板。画的时候把名称改成相应的名称，便于以后检查。

2） 基础层中有马凳筋信息的，要输入马凳筋信息。

3） 绘图时，同样应该注意板的标高。

4） 顶层如果是坡屋面，要用三点定义斜板的功能进行定义。应用

动态观察可以查看效果。

2板洞 ○

一般用在顶层，有上人孔的地方。直接定义即可。

3板受力筋 ○

1） 板受力筋图纸上一般指的是底筋、上部筋和跨板受力筋（支座

钢筋）和屋面温度筋。软件中指的是底筋，面筋和跨板受力筋（支座钢筋）和屋面温度筋。

2） 定义时，要根据板的配筋图进行绘制，名称宜改为：板厚+钢筋

信息，这样便于以后检查。面筋的设置只要把类别更改为面筋即可。

3） 绘图时，首先要选择单板、多板或者自定义范围（根据图纸决

定哪个方便用哪个）如果只存在底筋，我们只要选择垂直或者平行分别定义即可。如果是双层配筋，我们可以根据实际情况选择相应的方式。

4） 板的绘图一般采用矩形绘图或者直接绘图两种方法。

5） 跨板受力筋的长度在定义时不需要修改，在绘图时进行重新输

入即可。

4板负筋 ○

1） 施工图中板负筋称为支座钢筋

2） 板负筋的定义：名称只需要定义钢筋信息即可。

3） 板负筋的绘制，通常采用画线布置的方法。

4） 绘制完板负筋后，可以用查看布筋的命令进行查看是否重复布

置。

七、基础

1基础梁 ○

基础梁的绘制方法和梁绘制方法相似，不做说明。值得注意的基础梁的钢筋信息和梁钢筋信息时相反的。定义时，不要输入错误即可。 2筏板基础 ○

1） 筏板基础绘制方法和板类似，主要有直线绘制和矩形绘制两种

方法。

2） 筏板基础中有马凳筋信息的，应该按照施工图中给定的马凳筋

信息进行输入。

3） 绘制完筏板之后，筏板一般都会超过地梁外边线一定距离。如

果每边超出的距离一样，我们可以使用偏移命令中的整体偏移进行绘制，如果每边超出距离不一样，我们可以使用偏移命令中的多边偏移进行绘制。

3筏板主筋 ○

类似于板受力筋，在此不做说明；

4筏板负筋 ○

类似于板负筋，在此不做说明；

5独立基础 ○

1） 定义之前应该仔细观察独立基础的详图；

2） 定义时，应该新建一个独立基础，在此基础上通常情况新建参

数化独立基础单元。之后输入相应的尺寸和钢筋信息即可。 6条形基础 ○

条形基础的定义和绘制方法同独立基础。

7桩承台 ○

桩承台的定义和绘制方法同独立基础，唯一值得注意的地方是配筋形式和桩承台的侧面加筋（如果存在的情况）

八、其他

直接根据基础平面图、详图大样绘制即可（也可绘制在图形算量）。

九、单构件输入

1单构件输入一般有楼梯钢筋、阳台钢筋、阳角放射筋等一系列零碎○

的钢筋构件。其中楼梯钢筋是参照图集、结合施工图进行数据修改得到的，其他零星钢筋都需要手算。

十、其他知识

1当画到标准层时，每层柱构件或者其他构件相同时，我们可以复制○

构件到该楼层。

2当一个楼层存在同样的构件，我们可以采用镜像、复制的方法。如○

果是梁构件时，我们可以选择应用到同名称梁；

3当绘图构件的位置和图纸有细小的偏差时，我们可以采用单对齐的○

方法，使绘图的构件和图纸的一致。当构件没有画到图纸中的位置，我们还可以采用移动或者拉伸的方法，使得构件和图纸中的一致。 4所有的构件都需要注意标高的问题，应该仔细观察图纸，确定好标○

高。

GJ2009在学习过程中应该注意的问题

1. 轴网的建立

由于钢筋工程比较大，可以采用小组合作的形式分别计算部分钢筋，因此，轴网的建立形式一定要保持完全一致，才能应用“合并其他工程”。

2. 钢筋的绘制

在绘制基础条形基础有时一般是下部由受力筋和分布筋组成，但有时会条基会比值双层双向钢筋，但是软件只默认单层，实际操作中可以将条基多新建一层条形基础单元绘制，在导入图形算量时将多余的条形基础砼删除，避免重复计算，也可以用“/”将钢筋分为上一排和下一排计算，比如上下各有3B12钢筋，可以定义为3B12/3B12。 柱子在基础里插筋要弯折，弯折长度按照规范是15d，但图纸中经常会直接给出长度，我们可以直接在计算设置里修改。 柱子还经常会出现变截面，绘制时主要用到先修改标高，最重要是要合并，很多人会忘记合并这一步，如果不合并变截面时钢筋构造是不一样的，可以在节点设置里进行修改。

有时我们会遇到柱子箍筋不是规则形状，例如为菱形，我们可以在柱子定义截面下将截面编辑选为是，通过布置纵筋和布置边筋等功能修改，箍筋信息不止一类也可以直接修改，暗柱当钢筋信息不同时也是这样。

在悬挑结构中会有悬挑梁出现，而悬挑梁的钢筋和普通梁钢筋有区别，上部通常会有跨中钢筋或者架立筋（用括号的表示架立筋），端部会有弯起钢筋，构造也各有不同，这个可以在悬臂钢筋代号里选

择和设计要求一样的用“类别—钢筋型号”表示。悬挑梁还会出现端部变截面的情况，可以用“/”表示，斜线前表示前部高度，斜线后面表示尾部高度。

在绘制好梁后，批量识别梁支座之后，一定要根据图示信息，将每一跨梁进行原位标注，注意原位标注在截面积、左右支座负筋、上下部钢筋、箍筋加密区方面可能出现变动，仔细核对。

在抽板中的钢筋时，要分别定义板的受力筋、负筋，特别注意跨板负筋要定义在受力筋里，定义为跨板受力筋以保证正确的计算方法。当有跃层建筑时，可以利用分层画板的方法来进行绘制。定义好一种类型的钢筋后可以利用布置同名称板来定义相同类型板的钢筋。 在抽楼梯中钢筋时可以选择单构件，从中选择参数楼梯，然后根据图纸中工程量核对改正参数，直接求出楼梯中的钢筋量。

第二篇：广联达算量软件操作概述

广联达算量软件操作概述

《此篇文章为广联达官方文本，本人仅整理》

工程处理思路：

主要构件通过绘图来处理，在新建构件时，将该构件套好做法，即通过该构件得出哪些工程量，因为软件内置了非常有用的代码，可以通过这些代码组合算了其它的工程量，从而达到少画图多算量的最终目的。然后某些零星的或其它专业相

关的工程量可以通过表格输入法，从而达到100%算量。

软件操作流程

新建工程---工程设置(工程信息、楼层管理、工程设置)----绘图输入---表格输入---报表预览

1 新建工程

点“开始”---“程序”----“广联达清单整体解决方案”---“广联达图形算

量”---“广联达图形算量GCL8.0”运行软件。

图中为运行软件后的界面。图中的四个按钮分别为：新建工程按钮、打开工程按

钮、查看注册信息按钮、视频帮助(软件教学多媒体帮助)

我们首先新建一个新工程： 点“新建向导”到一步：

选择标书模式：是清单还是做定额模式(按实际工程需要选择)

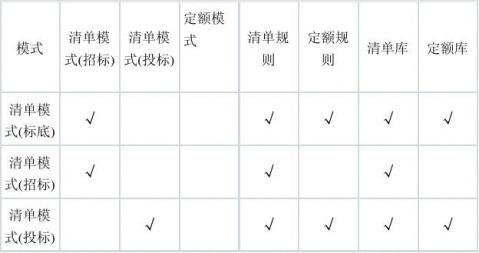

下表列出它们的设置方法：

区别：1 清单标底模式可以自己输入清单及套定额子目，结果可以同时计算清单

及子目的量

2 清单招标模式可以输入清单，但不能输入子目，结果只出清单的工程量

3 清单投标模式不可以手工输入清单，只能导入甲方的电子表格，可以对导入的清单套定额子目，结果可以同时出清单及定额子目的工程量，只在能拿到甲方的

电子清单时用。

4 定额模式不能输入清单，只能输入定额子目，结果只出定额工程量。

【建议：如果是做清单，建议选择设置成标底模式】

下一步中的工程类别及工程信息可以先不用输入，不影响计算结果

最后的辅助信息一定要填写，它们影响工程的土方、外墙装饰、脚手架等工程量。

完成后进入软件主界面。

2 工程设置

里面主要包括几个内容：

工程信息：如果新建工程时的辅助信息填错了，可以在此修改。其它选项可以输

也可以不输

工程设置：灰色不能修改，所以建工程一定要选对标书模式。

楼层管理：对整个工程的楼层进行管理。可以增加、删除、修改楼层高度、楼层

排序等。

【楼层管理中的状态栏说明了一些注意事项，请留意】

【子楼层的含义：为处理一些难以在正常楼层中处理的构件，比如洗手台、房间

里的夹层等，它和正常楼层之间是没有扣减关系的，位置上相对独立】

【锁定功能：如果选择锁定，则该楼层不可以编辑】

3 绘图输入

可以有三种方式画图：一、导入软件中画好的图 二、导入CAD图 三、自己手工画图

我们现在主要讲后一种，手工绘图。

绘图输入的大体流程：

建轴网后：新建构件—选择构件画法，画构件---修改构件

构件的绘制顺序按自己的习惯做，推荐处理顺序：

±0以上：墙---门窗---柱---梁----板---楼梯----房间装修----屋面----外挂构件(阳台、雨蓬、散

水、台阶等)

±0以下：基础部分(也可以按墙、柱、梁、板、独基、条基、承台的顺序)

首先讲软件操作界面：

【常用构件别：为将经常用到的构件放在该类别中，集中管理，方便调用。可以自定义的，

操作：打开其它的构件类别，选择一种，右键，选择“添加到常用类型”即可】

【技巧：1、灰色按钮为与当前操作无关的不能用的按钮 2、选择一个操作后，状态提示栏

会出现下一步的操作提示】

A 新建轴网

点“轴线”类型，点“轴网”构件，在构件处理顺序按钮中点“轴网管理”，进入轴网管理

界面(图)：

此界面可以新建轴网，也可删除或修改已经建好的轴网或有多个轴网时选择某个轴网。

新建一个轴网：

点“新建”，进入新建轴网界面：

一) 先选择“轴网类型”

二) 再选择“类型选项”

(基本的轴网必须要有一个进深和一个开间项)

三) 输入轴距及修改轴号(修改轴时最好在输入轴距后，从下往上倒着修改)，轴距输入有三

种方法：

1、

直接输入数字

2、

双击常用值的数字

3、

如果几个连续的轴距相同可以输入轴距*数量的方式

四) 可以设置插入点(主要应用于多个轴网的拼接，该点就是轴网的拼接点)也可以将已经做

的轴网存盘或读取存盘的轴网。

设置好后，点确定退出新建轴网界面。回到轴网管理界面。

如果要继续新建。重复上述操作。否则，选择一个轴网，点“选择”，输入轴网的旋转角度，

如果不输入，默认为0即不旋转。就“确定”即建立好一个轴网了。

做好轴网后可以对该轴网进行修改，如“修改轴号位置”等。

如果已经建好多个轴网，选择轴网名称后，选择轴网的画法(点、旋转点)选择一个拼接点，

如果是旋转点画法，选择好拼接点后，旋转个角度点左键，输入旋转角度即可。 如果需要辅轴，可以点轴线类别的“辅助轴线”类型。出现界面如下：

【小测试：自行选择一种辅轴进行操作，按状态栏提示一步步完成辅轴的绘制】

如果完成了，大家为自己鼓掌了一下!因为轴线定好后，其它的构件就非常容易了。

B新建构件

在画构件之前，必须先定义好构件。

构件的定义分两种：一、普通构件的建立(墙、门窗、柱、梁、板、楼梯、房间、阳台等)

二、特别构件的建立(独立基础、条形基础、承台、分层墙)

第一种构件的建立，现在以墙为例(其它构件一样)：

点击选择构件类别的“墙”，点“普通墙”，软件界面上此时因为以前没有建立有墙，所以只能“定义构件”及“属性”两个功能可能使用。点“定义构件”进

入普通墙的定义。

点击右键选择“新建普通墙”或菜单的“新建”---“新建普通墙”

在墙的“属性编辑”界面，设置该墙的相应属性。

【建议：建立构件时，不管什么构件，只修改蓝色部分的属性值】

【蓝色字体与黑色字体的区别：

蓝色字体是公共属性，即将墙画上去后修改此处时，已经画好的墙的相应属性值也跟着变； 黑色字体是私有属性，在此窗口修改黑色字体只能以后画的墙有效，已经画好的墙的相应属

性值不会因为在这里修改了而改变】

上图为墙的属性编辑窗口

【名称根据实际工程要求及定额划分设置，最好输入好记忆的，能通过名称知道其相应属性。

如起名为：外墙 180 混凝土，一看该名称就知道是：180厚的混凝土外墙。】

【轴线距左墙皮距离：墙和梁都有该属性，因为画线状实体时，我们都要定起点，再定终点，两点一定义一条直线，起点向终点的方向我们叫前进方向，而画构件时软件默认只能捕捉轴

线交点，这时轴线就将构件按前进的方向分成两半了，左边部分就是这里的值】

对于要定义截面的构件，如柱、梁等。有些可能是异形的，软件提供了参数化构件及异形构件，两种区别是参数化是软件内置的各种截面的构件，异形截面是自己绘制构件的截面，从

而处理各种复杂截面的构件。

第二种构件的建立

该该类构件典型的有承台、独基、条基。因为该类构件有可以由几中材料组成，所以要建立单元。与第一种构件建立相似，唯一不同的地方就是在构件管理界面中，建立好构件后，还要建立构件单元才可以设置该构件的尺寸等相关信息， 也只有建立好构件单元后该构件才

是完整的构件。

(如独基：上边有可能是墙、中间大放脚部分有可能是砌块，最下边一层的垫层有可以是混凝土。这样该独基就分成三层了，建立构件时首先建立好承台，再在该承台上右键新建承台

单元，建立三个承台单元，分别设置各自的尺寸即可。)

定义构件做法：

【可选，但建议做好，最好预先学习了清单计价软件，了解清单计价的原理】

构件做法，通俗一点就是对该构件套清单或定额子目，就是我们对计算该构件哪些工程量。因为软件可以算出很多量，有些量是不必要的，如墙的长度或墙厚。我们只要计算墙的体积(按定额要求)，这时我们只要套用一条合适的墙的相关额定，计算表达式选择“体积”代码即可。最后汇总报表时我们只需要看子目汇总表即可，其工程量一目了然，不会因为出了太

多的无关的工程量而眼花缭乱。

【定义做法的思路：】

首先要套用该构件直接相应的清单或定额。如墙要套用“010404001直形墙 m3”清单。这

是最基本的也是最重要的。

其次再考虑一下是否可能通过该构件的一些基本代码算出来的其它构件的工程量，如外墙，软件提供了“TJCD 体积长度”代码，这们就可以通过它乘以外墙墙裙高度得出外墙墙裙的面积。所以可以接着套用墙裙相应的清单，做到只画一个墙就可以算出其它构件的工程量，

尽量少画图多算量。这只是举个例子。这属于技巧问题。

清单模式：先套用清单，输入清单项目特征，再对清单套定额子目

定额模式：直接套用定额子目

操作：以墙为例

点“构件做法”切换界面。

如果是清单模式，必须先输入清单项(可以查询输入或将甲方的电子文件导入)，如果是查询输入的，建议优先选择“查询匹配清单项”，如果查不到要的清单，再用“查询清单项”可

以省去很多时间。在出现的界面双击选择要的清单即可。

如果是措施项目的计算，则要选择“查询措施项目”，如脚手架、混凝土模板等。清单的措施项目单位是“1项”。套用的定额则按定额规则计算是面积还是其它。输入好清单项后，

在计算表达式中双击或点工具栏的“选择代码”，出现

双击需要计算的工程量，再点确定退出。软件已经默认匹配好大部分的清单或子目，如果发

现和自己需要的不一致时，用此方法修改。可以选择是“替换”不是“追加”

【显示中间量：默认不显示。功能为将计算过程的中间量显示出来，可以通过这些代码的四则运算计算其它构件工程量，如在工程量表达式中输入：TJCD*0.45，意思为体积长度乘以

0.45】

【蓝色部分为软件可以直接计算得出的工程量】

做清单，当然少不了项目特征描述，如果是导入甲方EXCEL表的，这里不用设置。如果是

自己编制清单的，则要进行项目特征描述。双击清单的“项目名称”列，点右边的

进入到以下的界面。

设置好特征值后，可以选择哪些特征值使用，哪些不用输出。完成后点生成项目名称明细，

软件会提示您是替换还是追加。点“是”则为替换。

也可以在右边的窗口中直接编辑

【如果是定额计价，则不用输入清单，直接查询匹配定额子目或查询定额项即可】

建立好后，就关闭即可完成构件的建立。

【小测试：试自己建立普通柱、框架梁两种构件，名称起KZ1 350*350、KL1 300*700，有

能力的同学可以试着对构件套用做法，记得你建立工程时是用清单还是定额模式】

C 构件画法

软件的构件虽然很多，但所有的构件画法总共就有几种，所以只要知道这几种画法，什么构

件都可以画了。

这几种画法是：

1

画点

2、画旋转点

3、点加长度

4、直线

5 、折线

6、其它

7、智能布置

【画构件时请随时注意状态栏的提示信息，在你不知道下一步如何操作时很有用哦】

【鼠标右键的功能在绘图时有确认和中止两种。】

现在我们分别学习这几种基本画法：

1 画点：

典型的构件有：柱、门窗、房间、独立基础、承台、桩等。可以拿画柱来练习。 建立那柱构件后，选择构件名称，再在构件处理按钮组选择“点”，在轴线交点为点左键即可。软件默认只能捕捉轴线交点，如果位置不在轴线上，可以用偏移的画法做。稍后会讲到。

应用于：构件有偏移角度

典型的构件有：有角度的轴网、画点的构件如柱、独立基础、承台等

建立构件，选择构件名称，点“旋转点”画法。点轴线交点确定位置，如图：

再将鼠标移开交点，按住键盘shift键不放，点鼠标左键，在弹出的窗口中输入角度即可。

【角度定义：顺时针为负数，逆时针为正数】。

3、画点加长度

应用于：通常用于知道长度及角度的墙或梁构件，如果用偏移画法第二个点可能难定位，但

图纸又给出了角度，用这种方法就非常方便了。典型的构件有：墙、梁,

建立构件，选择构件名称，

点“点加长度”画法。确定第一点，再确定第二点或按shift+左键点击确定偏转角度，然后

输入构件长度即可。

【shift+左键可以实现偏移画法，见后面章节】

4、

画直线、折线

应用于：线状构件

典型构件：墙、梁、条形基础、线、栏板等。

操作：

建立好构件后，选择构件名称

选择“直线”画法。

鼠标左键点击轴线交点定第一点，再松开鼠标并移动到第二点点击即可。

如果是画折线，选择名称后选择“折线”画法。

由于折线是连续的直线，通过用鼠标左键点击轴线交点来定位点，软件通过直线将这些点连

接起来从而形成折线。见下图

【操作时注意状态提示栏的提示】

1、

其它画法

其它的画法包括：弧、矩形、圆形，弧的画法有多种。其中逆小弧、逆大弧、顺小弧、顺大弧是通过给定半径和定义弧的起点和终点来实现的。还有三点画弧和给定圆心和弧的起点和

终点实现画弧。每一种操作选择后，状态提示栏都会有下一步的操作。

6、

智能布置

可以智能布置的前提是已经画好了可以作为参考的其它构件。不同的构件进行智能布置时需要用到的参考构件也不一样。如梁需要以画好的墙为参照对象，承台可以以画好的柱为参考

对象。

应用：智能布置是一种快速布置构件的方法，结合构件菜单中的“按名称选择构件”的功能，

在实际工程中承台按柱布置及过梁按门窗洞长度布置两种用得最多

以承台按画好柱布置为例：

首先要画好柱，建好承台构件，然后在承台的名称列表中选择要布置的承台名称。

【可以试试画好基坑土方后按，承台按基坑土方布置】

现在，所有构件的画法已经练习完成。有些同学可以会感觉到这一点，就是所有的捕捉都是只能在轴线交点上，但工程图纸不可能这样。经常会将构件定位在轴线交点以往的某个位置。

这里，我们将一起学习一下绘图过程中的一些常用功能。

一、偏移

这是我们用得最多的功能之一，所以我们放在第一位讲。

所谓偏移就是将构件的位置不在某个标准的点上，而是离该点一定的距离。因为我们讲过，

软件只能捕捉到轴线交点，对于不在交点的构件，要通过偏移画法。

方法：Shift+鼠标左键。

按住shift不放，用鼠标左键点击某个轴线交点(该点与构件的定位点有明确的尺寸)，软件弹

出坐标输入窗口。输入相对于该点的坐标信息确定即可。

第一步：按住shift键不放,鼠标在某个轴线交点上点击左键,第二步：软件弹出相对于该点

如下图：

那么在弹出的偏移量窗口中输入的信息是呢？

X = 1500

Y = 1000

假设该柱在左下角又如何输入信息？

X= -1500

Y= -1000

【将上图在软件中试着画一下】

一、延伸

二、删除

三、复制

四、移动

五、旋转

这几个功能一起讲，因为这几个功能虽然是不同的功能，但操作基本一样，同时都是属于右键快捷菜单中的能用编辑功能。选择相应的功能后，状态栏都会有相应的操作提示。

1、延伸：将构件延长到某一位置。选择

“延伸”功能，选择目标位置，再选择要延伸的构件

2、删除：选择构件后，右键选择“删除”，确定即可

3、复制：选择构件后，右键选择“制作”，点击选择基准点，拖到某个轴线交点左键点击

或用偏移定位点。右键确认即可

4、移动：选择构件后，右键选择“移动”，点击选择构件基准点，移动鼠标选择要移动到

的位置左键点击。右键完成

5、旋转：选择构件后，右键选择“旋转”，点击选择构件基准点，移动一下鼠标，按shift

键不放点击鼠标左键，在弹出的窗口中输入角度即可。

至此，我们已经将构件的画法和基本技巧学完了。

将构件画好后，我们将学习构件的修改功能。我们就具体的构件进行详细介绍。

D 构件修改

修改功能都可以在选择画好的构件后，右键功能中找到。也可以在菜单上找到。(画法功能右边的菜单，在选择构件后，画法按钮将不可用)，其中右键的“构件属性编辑器”或菜单的“属性”为所有构件共有的修改功能。可以修改构件的私有属性(黑色字体部分)，包括更换构件名称、起点标高、终点标高、或高度等。【选择功能后，注意状态栏的提示进行操作】 构件的选择：直接点击可以单选某个构件，也可以拉框选择，从右上角或右下角往左下角或左上角拉框时，凡时被接触的当前构件都会被选中。从左往右则只有全部包含的构件才会被选择。【只能选择当前构件类型中的构件，如当前为柱类型，则不可以选择梁，要选择画好

的梁，必须要切换到梁类别下的相应梁类型】

下图：

在选择构件后，右键，选择“构件属性编辑器”

可以对画好的构件进行属性的修改，不影响没有选择的构件。

D.1 墙的修改。

墙的修改功能，经常用到的有

偏移、对齐(墙靠柱边、墙靠梁边、墙靠墙边)

偏移：选择墙、右键选择偏移或菜单的“偏移”，注意提示栏的提示点击偏移的方向，输入

偏移距离，软件提示是否删除原来的构件，按情况操作即可。

对齐：将墙与另外已经画好的构件(柱梁或另外的墙)进行边的平齐，在建筑中经常会遇到这种情况，如墙一般与柱的外边平齐，这样建筑物的外观看起来比较好看。这时就应用到了该操作。选择了墙，右键选择相应功能后，软件提示你左键点击选择要平齐的另一构件，再点

击要平齐的边那侧。

D.2 门窗的修改

经常用到的有：

底标高、立樘距离(都是在“构件属性编辑器”中)

底标高：直接双击修改

立樘距离：墙中心到门窗的樘中心的距离。影响墙面装修的块料面积。

上图：墙的中心线(上图刚好与红色的轴线相重合)到中心两条白色的线(即门窗的樘)中心线

在同一位置，所以立樘距离为0。

上图：该图墙中心线与樘的中心线不在同位置，有一定距离，这就是立樘距离。

D.3 柱的修改

常用的有旋转、调整柱端头方向、查改柱标注、对齐

旋转：将柱旋转一定的角度。选择柱后，右键选择旋转或菜单的旋转“旋转”，选择基准点，

移动鼠标，按shift键不放点鼠标左键，在弹出的窗口中输入角度即可。

调整柱端头方向：更改柱的端头方向，比如┕形柱改成┛形柱。

查改柱标注：直接修改柱的定位尺寸，这个用得最多。选择柱后，点右键或菜单的“查改柱

注”，在弹出的窗口中直接修改其定位尺寸即可。

根据图纸的实际情况进行修改。

对齐：有柱靠墙边及柱靠梁边。操作与墙的对齐操作一样。在此略。自己动手试一下。(操

作时注意状态栏的提示是非常有用的)

D.4 梁的修改

常用的修改有：对齐、梁板对齐

对齐：梁靠柱边、梁靠墙边。操作与墙靠梁边一样，参考相应操作。

梁板对齐：影响梁的模板面积。有梁顶平齐板顶及梁顶平齐板底。必须画有板构件后才可以

进行该操作。操作时注意状态栏提示。

D.5 板的修改

常用的修改有：偏移、合并板、设置斜板、设置板支模边、按梁分割板，划线分割板 偏移：将画好的板某边或全部边往外扩展或往内收缩，经常用于设置飘板。选择板，点 “偏移”功能，选择多边还是整体偏移，如果是选择多边，则要用鼠标单击选择要偏移的边，右键确认，软件提示选择偏移方向及距离，点击选择偏移的方向，出现如下图，输入偏移距

离

合并板：将几块板合成一块板。选择要合并的板后，点菜单或右键的“合并板”功能，确定

设置斜板：将平板设置成有一定角度的板，常用于屋面板(别墅屋顶特别多)。软件处理方式为楼层管理中楼层高度为板的至高点到次层楼板顶的距离，将板画好，此时是平板，然后通过设置斜板的方法实现。操作时注意状态栏的提示。点右键或菜单的“设置斜板”，选择要设的板，然后选择基准边(可以选择标高高的那边也可以选择低的那边)，在弹出的窗口中有设置坡度系数和抬起点两种设置方式，建议用后者。然后选择抬起点(不能先刚才的基准边的点，可以作为基准点的顶点软件会有交叉的符号的)，接下来是输入抬起点高度或输入标高，建议用输入标高。刚才不是定义了基准边和抬起点吗？现在就输入它们的标高就可以了。

设置板支模边：设置板的模板支模边。操作：点设置板支模边，选择是多边不是所有边，选

择板，选择要支模的边即可。

按梁分分割板及画线分分割板：主要用于按智能布置绘制的板。因为智能布置板时软件是布置上一块大的板，如果该板某部分可能板厚不一样，要该部分换成另外一种厚度的板，就要先将大板分割成小板，才能将其中的一块或几块小板修改换成其名称的板。它与合并板的功

能是相反的。

操作：选择要分割的板，点“按梁分割板”或画线分割板，选择汾或自己画分割线，

右键确认，软件会提示是否成功。(注意状态提示栏提示)

D.5房间装修

房间装饰的修改比较少，如果在定义房间时属性弄错了，可以在房间的“构件属性编辑器”

中直接修改。

【房间的装修软件主要是处理室内装饰部分，包括：地面、踢脚线、墙裙、墙面、天棚、独立柱的装饰(柱踢脚、柱墙裙)，同时也可以计算已经包含在天棚中的梁侧面抹灰、已经包含

在墙在抹灰中的靠墙柱侧面抹灰、门窗侧壁面积等。】

在定义房间时，只要设置好是否有墙裙及踢脚，它们的尺寸是多少即可。如果顺便定义好了构件做法，就更方便了，在构件做法中直接套用地面、踢脚线、墙裙、墙面、天棚等的相应清单或子目即可以了。也就是说一个构件只要套用多条相应的清单或定额就可以了。 如果地面或天棚有局部的装饰，在装修类别中可以用地面局装或天棚局装，将要局部装修的

部分画上即可，计算地面或天棚装修时软件自动会扣减局部装修部分。

D.6屋面

屋面的修改主要有：定义屋面卷边(主要应用于屋面防水)

操作：选择“定义屋面卷边”，选择是多边还是所有的边，选择屋面，选择要卷的边，右键确

认输入卷边高度即可。

屋面可以同时计算防水面积、面积、卷边面积及周长等。所以可以在定义屋面时同时套用多

条清单或定额，只画一次图就可以计算出这些量。

D.7外挂构件

栏板：构件的定义及画法参见梁。

构件定义时，可以通过在构件做法中除了套用栏板本身相应的清单或定额处，还可以套用栏板相关构件如压顶的清单或定额，因为栏板中间变量中有“中心线长度ZXXCD”的代码，1、

可以通过该代码乘以压顶的截面积得出压顶的体积，

2、可以再用该代码乘以模板的截面周长得到压顶的模板面积

3、该代码乘以压顶的抹灰部分截面的长度得到压顶抹灰面积

4、还可以用该代码乘以栏板的高度再乘以2得栏板本身的两面抹灰面积

加上栏板本身的体积，至少可以在砼栏板构件中套用5条清单或定额。而只需要将栏板构件

画上去即可计算了这五部分的工程量。

栏板修改主要有：栏板靠墙边。将栏板与和栏板同一水平位置的墙边线平齐。

阳台：先画好阳台的栏板，再定义阳台，将阳台画上去。阳台的构件做法也要比较多，因为阳台的装饰实际上就象一个房间一样，所以套用做法时按装修做法、逐个完成即可。

雨蓬：定义及画法同板的操作一样。

如果另一楼层的构件和已经画好的楼层的构件一样或大部分相同，是否重新画呢。软件提供

了一个方便的楼层复制功能。操作：

先切换楼层：

然后，点菜单的

“楼层”，选择“从其它楼层复制构件图元”。

在弹出的窗口(右图)中选择源楼层及复制的构件类别及类型即可。

如果当前层的构件(特别是墙、柱、梁)的砂浆标号或混凝土标高与其它的楼层不同时，但位置相同时，可以不用重新手工建立构件及再重新画一次，可以先将其从其它楼层复制上来，

然后进行如下操作：

点菜单的“楼层”菜单(上图)，选择“修改楼层构件名称”，执行下图操作。

查看柱的构件属性，你就会发现它已经变成另外一种名称了，这就是你刚才修改的构件。但

位置没有改变。

38

基础部分：

【基础部分画好后，无论什么构件，都要注意检查其标高的正确与否----在选中构件后的右

键“构件属性编辑器”中】

A 基础下边的墙、柱、板同上述所讲相同

B 基础中的梁与上述的讲的梁相似

不同之处：

1、基础梁部分与其它梁不同的是它的模板模板工程量。只计算两侧面。

2、基础梁的修改多了“梁顶平齐基础顶”和“梁底平齐基础底”，主要是设置和独基其它其它基础的顶面平齐或底面平齐。操作：先画好基础(独基或条基或满基或桩基)，选择要平齐的

梁(可以框选)，点该功能，选择要平齐的基础即可。

3、基础梁的修改同时多了土方自动生成的功能。因为基础构件都会涉及土方问题。软件操作了快速生成基础梁土方的方法。操作：画好基础梁后，选择构件，右键或选择工具栏的“自

动生成土方构件”，设置放坡系数及工作面，确定即可。

C 基础中的满基：同楼层中的板

属性定义中：边上倾斜高度及宽度的理解

该值主要是决定是否需要支模，软件自行判断，只要输入正确的值即可。

满基修改的操作：画线分割满基。主要应用于点式画法的满基，因为它是按外墙外边线进行

找边的。

D 基础的满基垫层：一般画垫层时可以按满基进行智能布置，设置出边距离即可。

满基垫层修改操作：画线分割满基垫层、自动生成土方构件。

E 条形基础：

特别注意：

建立条形基础时，一定要建立条形基础单元，否则无法设置尺寸。因为条基很多是由不同材

料组成的，软件要处理这种情况，所以要建立条基单元。独立基础也是一样。

画法略，同梁墙操作相似。

修改一般只用“自动生成土方构件”，操作略

修改时注意标高

F 独立基础：

也是要建立独立基础单元。

画法略，同柱操作相似。

修改一般只用“自动生成土方构件”，操作同条基自动生成土方一样，略

修改时注意标高

G 承台

也要建立承台单元。

画法中，常用到画点及智能布置(按柱布置)

修改中，常用到旋转、自动生成土方构件(操作同条基生成土方一样，略)

修改时注意标高

桩建议一般不用画，定义承台时，直接在承台名称级别的做法多套一条承台的定额子目即可，因为清单一般是按桩的数量计算的。如CT-1 为三桩承台，则在CT-1的做法中，多套一条桩的清单或定额，工程量表达式中输入SL*3，如果要计算体积，先在桩类型中建立一个，看看体积是多少，记下，然后回到承台的类型中，工程量表达式中输入SL*3*你刚才抄下的

体积

如果CT-2为单桩承台，同理，不过工程量表式中输入SL即可。

H 土方

分基槽土方、基坑土方、大开挖土方(如何判断定额书中有定义)

除基础梁、条基、独基、满基垫层、承台可以自动生成土方构件外，还可以象构件一样，先定义好土方，再象构件一样画上去，这样，即使你不画基础梁或条基也可以计算出土方的工

程，这对于单单做土方工程的公司比较有用。

定义及画法同其它构件，参见前面所讲内容。

除了可以手工绘图外，软件还提供了CAD图识别功能，大大提高了绘图的速度与效率。

基本操作流程：

先导CAD图，再定位CAD图，接着识别相应的构件后，完成后清除CAD残图。

再导入另外一种构件的CAD图，重复以上操作。到时完成。

墙或梁识别一般没有柱的识别率高，所以这时要配合手工描图。先选择识别过来的墙或梁的名称，如果软件没有识别，则手工建立该墙或梁，然后沿着CAD图中该墙或梁的边线画上，再修改一下，用得最多的是偏移(因为软件可以按CAD图的边线绘制，画上后的墙或梁刚好偏移原图的一半墙厚或梁宽，只要用偏移功能直接偏移墙厚或梁宽一半即可)，也会用到延

伸功能，因为识别过来时有的墙或梁不相交，就要延伸。

(具体操作略，因为能得到CAD图的工程不多，可以按状态栏提示自己操作)

每导入一幅CAD图后，都要定位，完成识别后，都要清除CAD图。门窗表最好先识别。

下图：

每识别一种构件，都要提取边线，再提取标识，最后识别。

按左边栏的构件顺序识别。

主要构件是通过绘图的方式计算完了，其它的零星构件或其它专业的工程量如安装的工程量

如何计算呢？

软件提供了表格输入。

3 表格输入

先切换至表格输入法，点左边的“表格输入”，切换楼层，然后“新建类别”，也可以直接“新

建构件”，输入构件名称及数量

在下面的界面直接输入该构件的相应清单或定额子目。

选择后，修改其尺寸，退出保存即可。

4 报表预览

一定要经过汇总才可以看到报表结果。

在表格输入或绘图输入中，点工具栏中的“汇总计算”，选择汇总的楼层号。

然后再切换到报表预览。

这些报表都可以导到EXCEL。分两种报表，一种是做法汇总表(对套好的清单或定额进行汇

总)，一种是构件汇总，不用套清单或定额也可以有该种报表。

其它功能：

一、查看某个构件的计算过程。

二、查看三维图

点击菜单的“视图”或工具栏的“三维显示”可以进入三维显示视图。

三、打印图纸或打印三维图。

菜单的“文件”---“打印图纸”可以打二维平面图

在三维预览窗口中，点打印按钮可以直接打印所见的三维图

四、导入钢筋软件中画好的图。

因图形和钢筋软件是统一平台的，所以它们之间是可以相互导入对方做好的图形的。在绘图输入界面，点菜单的“文件”---“导入钢筋文件”，选择工程存放的路径确定，然后选择导入的

楼层号及构件类别即可。因为钢筋中的构件叫法和算量软件中的软件做法有时不同，所以可

以在导入窗口设置对应的构件名称类别。

常用快捷键

F3 按名称选择构件

F5 检查楼层构件是否有错

F9 计算汇总

F11 查看构件图元工程量计算式
