《可编程控制器》

课程设计

四路抢答器的PLC设计

院    系：

专    业：

班    级：

姓    名：

学    号：

指导教师：

目  录

目  录... I

第一章 课程设计任务... 1

第二章 总体方案分析... 1

2.1 分析控制要求... 1

2.2 选择PLC型号... 1

2.3 分配I/O点... 1

第三章 PLC控制系统设计... 1

3.1 输入/输出电路设计... 1

3.2 控制程序设计... 1

3.2.1 梯形图设计... 1

3.2.2 指令表... 1

3.3 控制程序分析... 1

第四章 课程设计小结... 1

参 考 文 献... 1

第一章   课程设计任务

我这次做的四路抢答器，在现实生活中很常见。尤其随着各种益智电视的不断发展，越来越多的抢答器应用到了其中。这种抢答器的好处在于不仅能够锻炼选手的反应能力，而且能够增加现场节目的紧张、活跃的气氛。让观众看得更有情趣。可见抢答器在现实生活中确实很实用，运用前景也非常好。

在知识竞赛中，特别在做抢答器时，为了知道哪位选手先答题，必须有一个系统来完成。如果在抢答，只靠人的视觉是很难确定哪组先答题。因此在设计抢答器的时候要考虑到这些方面，以便比赛的公平、公正。这次设计室用几个触发器以及与非门巧妙的设计成抢答器，使以上问题得以解决，即使2组抢答组相差几微秒，也可以分辨出哪组先抢答。下面请看整体设计方案。

第二章   总体方案分析

2.1 分析控制要求

①竞赛者若要回答主持人所提问题时，须抢先按下桌上的抢答按钮；②绿色指示灯亮后，须等主持人按下复位按钮PB5后，指示灯才熄灭；③如果竞赛者在主持人打开SW1开关10秒内抢先按下按钮，电磁线圈将使彩球摇动，以示竞赛者得到一次幸运的机会④如果在主持人打开SW1开关10秒内无人抢答，则必须有声音警示，同时红色指示灯亮，以示竞赛者放弃该题⑤在竞赛者抢答成功后，.应限定一定的时间回答问题，根据题目难易可设定时间（如2分钟）；⑥当主持人打开`SW2开关后记时开始，如果竞赛者在回答问题时出设定时限，则红色指示灯亮并伴有声音提示，竞赛者停止回答问题。

2.2 选择PLC型号

市场上有许许多多种抢答器，但功能却各不相同，电路也形形色色，而所选元件也各不相同，我设计了一款用PLC控制的抢答器，该抢答器集抢答、声音警示、灯光指示和计时于一身，借助较少的外围元件完成抢答的整个过程，选用的是日本立石公司（OMRON）生产的C20p型PLC设计制作了四路抢答器，该设计编程简单，容易理解掌握，且工作稳定可靠。总体电路简单，易于制作

2.3 分配I/O点

输入设备        输入端子号              输出设备       输出端子号

抢答按钮   PB11        0000          绿色指示灯L1输出       0500

抢答按钮   PB12       0001           绿色指示灯L2输出        0501

抢答按钮   PB21       0002           绿色指示灯L3输出        0502

抢答按钮   PB22       0003           绿色指示灯L4输出        0503

抢答按钮   PB31       0004           红色指示灯L5输出        0504

抢答按钮   PB32       0005           红色指示灯L6输出        0505

抢答按钮   PB41       0006            电磁开关SOL输出        0506

抢答按钮   PB42       0007            无人抢答声音输出          0507

复位按钮   PB5       0008             回答限时声音输出          0508

选择开关   SW1      0009

限时开关   SW2      0010

第三章   PLC控制系统设计

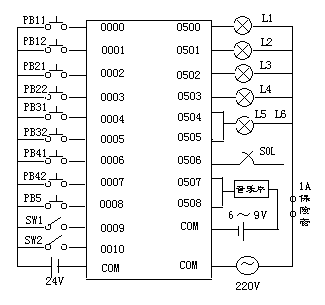

3.1 输入/输出电路设计

上图为外部接线设计图。

3.2 控制程序设计

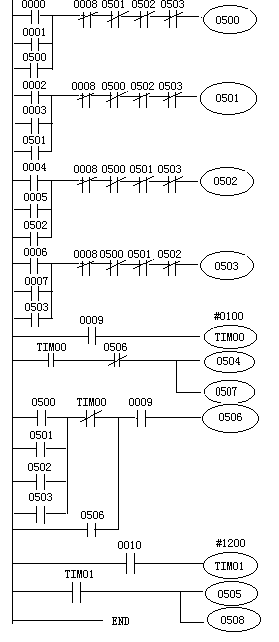

3.2.1 梯形图设计

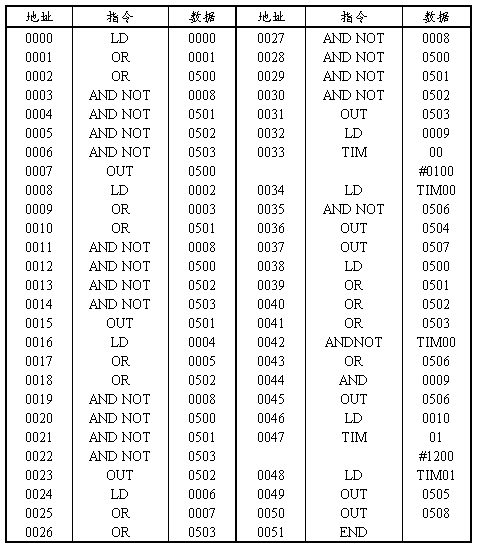

3.2.2 指令表

3.3 控制程序分析

①由于0500使用它的自身触点（常开触点），在0000或0001闭合后仍保持在ON状态(自锁)。同时，将其常闭触点串入其它各回路中，在0500接通后，它的常闭触点打开，切断其它抢答回路(互锁)；②0501、0502和0503以同样方式动作，自锁继电器在复位按钮PB5再次动作时将清零；③机会选择开关SW1使0009闭合后，10秒定时器TIM00启动；④如果0500、0501、0502和0503在10秒定时器TM00动作之前任何一个闭合，则0506变为ON以示抢答成功，同时切断10秒计时显示输出回路，，否则输出声音提示，以示竞赛者放弃该题；⑤常开触点0009断开后，自锁继电器和定时器TIM00将清零；⑥抢答成功后，主持人闭合限时开关SW2使0010闭合后，2分钟定时器TIM01启动，时间到0505和0508闭合，红灯亮并有声音提示停止回答；⑦常开触点0010断开后，定时器TIM01清零,为下一轮抢答做好准备。

第四章   课程设计小结

如果给电路加入适当的编、译码器件，就可以将红、绿灯指示变直观的数字显示，对外围电路稍加修改，就可以变成多路多人抢答器，如六路或十路等，改为多路多人抢答器，可以在梯形图中再加入两路或六路分支即可。去掉程序中的互锁和抢答限时功能，可以将抢答器改成呼叫器，可以用在医院的病房，工厂的车间等多种地方。

通过这次的课程设计，让我对PLC可编程控制器有了更深层的了解，使我能够更好的把理论和实践结合起来，培养了在未来的工作中的自主学习和灵活应变能力。近年来，随着科学技术的发展，自动化控制理论和微电子技术已经越来越广泛地运到到人们的日常生活中。对于我们机械专业的学生来说，大学毕业才仅仅是个开始。在此感谢大学四年中辛勤指导我们的老师，让我们学习到了很多必须的理论知识，以及实践效果。

参 考 文 献

[1] 陈宇 《可编程控制器基础及编程技巧》[M] 广州：华南理工大学出版社  1999

[2] 彭利标.徐耀生.王芯 《可编程控制器原理及应用》[M] 西安：西安电子科技大学出版社 20## （15-78）

[3] 邓则名、邝穗芳.《电器与可编程控制器应用技术》[M].北京：机械工业出版社.1999.(104-113)
