电涡流传感器位移实验（材质Fe）
线性区：
量程1mm时
灵敏度K=3.0986
非线性误差δ=18.6%
量程为3mm时
灵敏度K=2.5524
非线性误差δ=12.9%
量程为5mm时
灵敏度K=1.8187
非线性误差δ=18.3%
分析：在电涡流传感器位移实验中
最佳工作点应在0.8mm-4.2mm之间
在不同量程下，量程为3mm的趋势线拟合程度最好，非线性误差最小
量程为1mm的灵敏度最高，拟合程度最差，非线性误差最大
光线传感器位移特性实验（材质Al）
坡前
灵敏度K=1.103
非线性误差δ=16.0%
坡后
灵敏度K=0.4247
非线性误差δ=16.9%
分析：有图象有，坡顶坐标为（1.2，1.1）
坡前的灵敏度大于坡后的灵敏度，且非线性误差小于坡后的

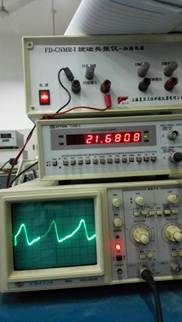

核磁共振
#1硫酸铜 #2氯化铁 #4丙三醇
#5 纯水 #6硫酸锰
实验数据
分析：
