节流式流量计校核实验装置（LJ100D）——实验报告
节流式流量计校核实验报告
流量计校核实验
一、实验操作
1. 熟悉实验装置，了解各阀门的位置及作用。
2. 对装置中有关管道、导压管、压差计进行排气，使倒U形压差计处于工作状态。
3. 对应每一个阀门开度，用容积法测量流量，同时记下压差计的读数，按由小到
大的顺序在小流量时测量8－9个点，大流量时测量5－6个点。为保证标定精
度，最好再从大流量到小流量重复一次，然后取其平均值。
4. 测量流量时应保证每次测量中，计量桶液位差不小于100mm或测量时间不少于
40s。
二、数据处理

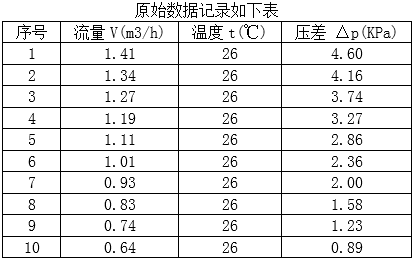

1.数据记录
计量水箱规格：长 400mm；宽 300mm
管径d（mm）：25
孔板取喉径d0（mm）：15.347
查出实验温度下水的物性：
密度 ρ= 996.2542 kg/m3 粘度 μ= 0.000958 PaS
2.数据处理
Re?du??d??4V4V?? 2?d??d??
V?u0A0?C0A02?p/ 则 C0?u0
2?p/?

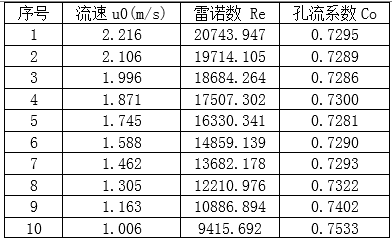

按以上公式，并以标准单位换算，得如下数据结果表
浙江中控科教仪器设备有限公司

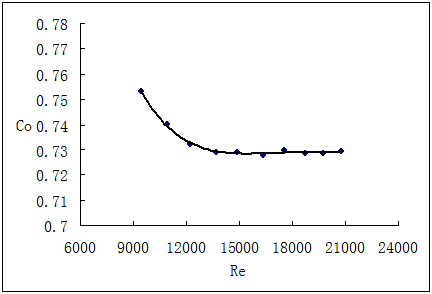

作C0-Re曲线，如下
3.结果分析
C0由孔板锐口的形状、测压口位置、孔径与管径之比和雷诺数Re所决定。根据上图得当Re数增大到一定值后，C0不再随着Re而变，成为一个和孔径与管径之比有关的常数。
浙江中控科教仪器设备有限公司
第二篇：化工原理实验 流量计校核实验报告
流量计校核
一、实验操作
1. 熟悉实验装置，了解各阀门的位置及作用。
2. 对装置中有关管道、导压管、压差计进行排气，使倒U形压差计处于工作状态。
3. 对应每一个阀门开度，用容积法测量流量，同时记下压差计的读数，按由小到大的顺序在小流量时测量8－9个点，大流量时测量5－6个点。为保证标定精度，最好再从大流量到小流量重复一次，然后取其平均值。
4. 测量流量时应保证每次测量中，计量桶液位差不小于100mm或测量时间不少于40s。
二、数据处理
1.数据记录
计量水箱规格：长 400mm；宽 300mm
管径d（mm）：25
孔板取喉径d0（mm）：15.347
查出实验温度下水的物性：
密度 ρ= 996.2542 kg/m3 粘度 μ= 0.000958 PaS
2.数据处理
则
孔板流量计试验数据处理
文丘里流量计实验数据处理
3.结果分析
由孔板锐口的形状、测压口位置、孔径与管径之比和雷诺数Re所决定。根据上图得当Re数增大到一定值后，不再随着Re而变，成为一个和孔径与管径之比有关的常数。
