黑龙江农业经济职业学院

毕业论文

  机械加工中的镗孔加工技术

姓    名：      杜   瑞   文

指导教师：      金   东   琦

专    业：       机电一体化

班    级：         0 5 2

20##年3月10日

目  录

摘  要· 1

前  言· 2

1.镗孔加工的概念· 3

2.镗孔加工的特点· 3

2.1工具转动· 3

2.2颤振· 3

2.2.1工具系统的刚性· 4

2.2.2工具系统的动平衡· 4

2.2.3工件自身或工件的固定刚性· 4

2.2.4刀片的刀尖形状· 5

2.2.5切削条件· 5

2.2.6机器的主轴系统· 4

3.镗刀的选择基准· 3

3.1 注意事项 3

3.2 一体式与模块式· 3

3.2.1一体式镗刀· 4

3.2.2模块式镗刀· 4

4.各种各样的模块式镗刀· 3

4.1 BIG-KAISER方式· 3

4.2侧固式· 4

4.3旋入式· 5

4.4后部拉紧式· 4

4.5其它方式· 5

结 论· 7

参考文献· 8

谢  辞· 9

机械加工中的镗孔加工技术

摘  要：和其它机械加工相比，镗孔加工是属一种较难的加工。它只靠调节一枚刀片(或刀片座)要加工出象H7、H6这样的微米级的孔。随着加工中心的普及，现在的镗孔加工只需要进行编程、按扭操作等。正因为这样，就需要有更简单、更方便、更精密的刀具来保证产品的质量[u1] 。

关键词：镗孔加工，刀具技术，数控加工（3~5个）[u2]

引  言

近年来，数控刀具材料基础科研和新产品的成果集中应用在高速（超高速）、硬质（含耐热、难加工）、干式、精细（超精）数控机加工技术领域。刀具材料新产品的研发在超硬材料（金刚石、表面改性涂层材料、ＴｉＣ基类金属陶瓷、立方氮化硼、Ａｌ２Ｏ３、Ｓｉ３Ｎ４基类陶瓷），Ｗ、Cｏ类涂层和细颗粒（超细颗粒）硬质合金基体及含Ｇｏ类粉末冶金高速钢等领域进展速度较快。刀具表面改性涂层工艺技术对于大幅度提高数控刀具的切削性能，具有成本低、见效快的特点，该工艺技术可根据各种切削加工技术要求，机动灵活地变换涂层材料，工艺技术较优。各厂商正在不断提高涂层工艺技术、改进涂层材料及开发纳米级多功能涂层材料，旨在不断提高涂层结合牢度、耐磨性、抗冲击韧性等 。正因为刀具的质量飞速的发展与不段的完善进而保证了镗孔中刀具的性能。所以这里主要从工具技术的角度来分析加工中心的镗孔加工。

1. 镗孔加工的概念

所谓镗孔加工就是指将工件上原有的孔进行扩大或精化。它的特征是修正下孔的偏心、获得精确的孔的位置，取得高精度的圆度、圆柱度和表面光洁度。所以，镗孔加工作为一种高精度加工法往往被使用在最后的工序上。例如，各种机器的轴承孔以及各种发动机的箱体、箱盖的加工等。

2. 镗孔加工的特点

2.1工具转动

和车床加工不同，加工中心加工时由于工具转动，便不可能在加工中及时掌握刀尖的情况来调节进刀量等。也不可能象数控车床那样可以只调节数控按扭就可以改变加工直径。这便成了完全自动化加工的一个很大的障碍。也正因为加工中心不具有自动加工直径调节机能(附有U轴机能的除外)，就要求镗刀必须具有微调机构或自动补偿机能，特别是在精镗时根据公差要求有时必须在微米级调节。

另外，加工中心镗孔时由于切屑的流出方向在不断地改变，所以刀尖、工件的冷却以及切屑的排出都要比车床加工时难的多。特别是用纵型加工中心进行钢的盲孔粗镗加工时，至今这个问题还没得到完全解决。

2.2 颤振

镗孔加工时最常出现的、也是最令人头疼问题是颤振。在加工中心上发生颤振的原因主要有以下几点

2.2.1工具系统的刚性：包括刀柄、镗杆、镗头以及中间连接部分的刚性。因为是悬臂加工所以特别是小孔、深孔及硬质工件的加工时，工具系统的刚性尤为重要。

2.2.2 工具系统的动平衡：相对于工具系统的转动轴心，工具自身如有一不平衡质量，在转动时因不平衡的离心力的作用而导致颤振的发生。特别是在高速加工时工具的动平衡性所产生影响很大。

2.2.3 工件自身或工件的固定刚性：象一些较小、较薄的部件由于其自身的刚性不足，或由于工件形状等原因无法使用合理的治具进行充分的固定。

2.2.4 刀片的刀尖形状：刀片的前角、逃角、刀尖半径、断屑槽形状的不同所产生的切削抗力也不同。

2.2.5 切削条件：包括切削速度、进给、进刀量以及给油方式及种类等。

2.2.6 机器的主轴系统等：机器主轴自身的刚性、轴承及齿轮的性能以及主轴和刀柄之间的连接刚性。

3. 镗刀的选择基准

3.1 注意事项

在刀具门类中，孔加工刀具是一大家族，其小改小革层出不穷，在镗刀的发展中，单刃微调精密镗刀正被多刃扩（锪）孔刀、铰刀及复合（组合）孔加工专用数控刀具替代。国外研制出采用工具系统内部推拉杆轴向运动或高速离心力带平衡滑块移动，一次走刀完成镗削球面（曲面）、斜面及反向走刀切削加工零件背面的数控智能精密镗刀，代表了镗刀发展方向。但是在国内的大部分中、小型企业中仍然延续的传统的镗刀加工模式，也有不小的改善和发展，也取得了不小的成绩。下面我门就来根据加工内容的不同镗刀来选择基准，一般来说，应注意系统本身的刚性、动平衡性、柔性、信赖性、操作方便性及寿命和成本。

3.2  一体式与模块式

3.2.1 老的一体式镗刀主要用在量产品的生产线或专用机上，但实际上机器的规格有多种多样:NT、MT、BT、IV 、CV 、DV等等。即使规格一样，大小也有不同。如BT有15、30、40、45、50、60等等。 即使规格、大小都一样，有可能拉钉形状、螺纹不一样，或者法兰面形状不一样。这些都使得一体式镗刀在对应上遇到很大的困难。特别是近些年来，市场结构、市场需要日新月异，产品周期日益缩短，这就要求加工机械以及加工工具具有更充分的柔性。所以一体式镗刀大多数已从工场中消失。

3.2.2 模块式镗刀即是将镗刀分为：基础柄、延长器、减径器、镗杆）、镗头、刀片座、刀片、（倒角环）等多个部分，然后根据具体的加工内容（粗镗、精镗；孔的直径、深度、形状；工件材料等等）进行自由组合。这样不但大大地减少了刀柄的数量，降低了成本，也可以迅速对应各种加工要求，并延长刀具整体的寿命。
       模块式镗刀最先出现在欧洲市场，大约20年前日本大昭和精机株式会社与瑞士KAISER公司进行技术合作，BIG-KAISER模块式镗刀首次出现在日本市场，并逐渐取代了一体式镗刀的地位。如今日本的机械加工工场里80%以上都是使用的 BIG-KAISER模  块式镗刀。

4. 各种各样的模块式镗刀

现在市场上存在着各种各样的模块式镗刀系统，它们的连接方式各有区别。

4.1 BIG-KAISER方式
     它只要靠一颗锥度为15°的锥形螺丝来连接，固定时也只需要一支六角小扳手，操作非常方便。

由于螺孔与被连接体的锥孔间有一定的偏心，当旋紧螺丝时依靠锥面的作用，将旋紧力的绝大部分转化为轴向的拉力，使被连接的两部分贴紧，而保持径向位置不变。

固定螺丝用高剪断强度材料制成，可承受较大的扭矩，并且粗镗时设有加强拴。

4.2 侧固式

显而已见，这种连接方式仅仅是达到固定的目的。它的旋紧力的绝大部分都向着径向。不但连接体的端面不能密接，径向位置也会发生变化。

4.3 旋入式

虽然端面得到连接，但刀尖在圆周上的相位会发生变化。

4.4 后部拉紧式

端面的连接和跳动都较好，但操作性很差。

4.5 其它方式

侧面90°两点固定方式；侧面180°两点倾斜固定方式；ABS方式等等。

总而言之，模块式镗刀系统具有很大的优势，但并不是说只要是模块式就好。必须从连接刚性、精度、操作性、价格等多方面来衡量。

   另外在机械加工中要想保证镗孔的质量和加工路径规划与切削用量也有着紧密的联系，随着数控机床在生产实际中的广泛应用，量化生产线的形成，提高生产率就是我们的首要问题。这就要求在人机交互状态下即时选择刀具和确定切削用量。而且必须熟悉刀具的选择方法和切削用量的确定原则，从而保证零件的加工质量和加工效率，充分发挥数控机床的优点，提高企业的经济效益和生产水平。

结  论

正确的刀具选择、安装与使用在机械加工中是制观重要的，他对提高生产效率与效益以及进一步研发新的刀具模式和加工技术是很关键的一步，在孔加工中数控刀具的创新成果往往会引起机加工观念上的巨大变革，再集成刀具材料及特种数控机床领域的创新科技成果，所产生的社会效益和经济效益也是巨大的。

参考文献

[1] 韩步俞主编. 金属切削原理与刀具[M].北京：机械工业出版社，1999-10-1.

[2] 机械工人切削手册[M].北京：机械工业出版社，20##-5-1.

[3] 韩荣第主编. 金属切削原理与刀具（第3版）[M].哈尔滨：哈尔滨工业大学出版社，20##-7-1.

[u3]

致  谢

三年的大学生活就快走入尾声，我们的校园生活就要划上句号，心中是无尽的难舍与眷恋。从这里走出，对我的人生来说，将是踏上一个新的征程，要把所学的知识应用到实际工作中去。回首三年，取得了些许成绩，生活中有快乐也有艰辛。感谢老师四年来对我孜孜不倦的教诲，对我成长的关心和爱护。学友情深，情同兄妹。三年的风风雨雨，我们一同走过，充满着关爱，给我留下了值得珍藏的最美好的记忆。

---

 [u1]10~20字左右

 [u2]

 [u3]注意格式

第二篇：机电一体化论文_范文[10]

摘要

作为机电系的一名学生，将来工作学习都会以机电为主，所以必须掌握好各种机电的专业知识。我会本着认真的态度对待专业课的学习，提高自己的专业素养.接下来我将介绍一下我对电动机发展史的认识

关键词：机电一体化       电动机     机械技术    微电子技术



目录

绪论 --------------------------------------------------------------4

第一章   我国发展机电一体化面临的形式以及对策----------------------5

一、机电一体化技术发展历程及其趋势------------------------5

二、典型机电一体化产--------------------------------------7

三、我国发展“机电一体化”面临的形式和任务----------------7

四、我国发展“机电一体化”的对策--------------------------9

第二章   电动机的发展及工作原理------------------------------------11

一、电动机技术发展及现状----------------------------------11

二、电动机工作原理----------------------------------------12

三、电动机的维护------------------------------------------13.

四、结论--------------------------------------------------16

致谢---------------------------------------------------------------17

参考文献-----------------------------------------------------------18

绪论

近几十年来，随着电力电子技术、微电子技术及现代控制理论的发展，中、小功率电动机在工农业生产及人们的日常生活中都有极其广泛的的应用。特别是乡镇企业及家用电器的迅速，更需要大量的中小功率电动机。由于这种电动机的发展及广泛的应用，它的使用、保养和维护工作也越来越重要。本文主要介绍了电动机技术发展及现状、工作原理、电动机的运行维护。





第一章   我国发展机电一体化面临的形式以及对策

第一章  机电一体化技术发展历程及其趋势
    自电子技术一问世,电子技术与机械技术的结合就开始了,只是出现了半导体集成电路,尤其是出现了以微处理器为代表的大规模集成电路以后,"机电一体化"技术之后有了明显进展,引起了人们的广泛注意.

“机电一体化”这个词是日本安川电机公司在上世纪60年代末作商业注册时最先创用的。当时及70年代，人们一直把机电一体化看作是机械与电子的结合。国内早期将“机电一体化技术”与“机械电子学”并用，近年来“机电一体化”更流行使用。
　　80年代，信息技术崭露头角。微处理机的性能提高，为更高级的机电一体化产品所采用，典型的机电一体化产品如数控机床、工业机器人和汽车的电子控制系统等。微机作为关键技术引入了飞行器系统后，使机械-电子系统在高度控制、排气控制、振动控制和保险气袋等方面获得广泛应用。

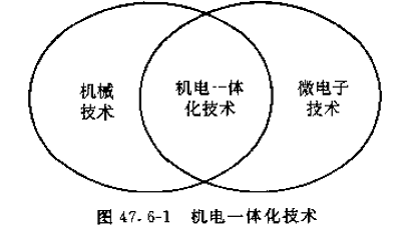

    关于“机电一体化”这个名词的起源，说法很多。早在1971年，日本“机械设计”杂志副刊就提出了“Electronics”这一名词，从图47.6-1可见它是融合机械技术、电子技术、信息技术等多种技术为一体的新兴的技术。采用机电一体化技术设计和制造出的产品，称之为机电一体化产品。

从系统科学的观点来看，机电一体化产品又可称之为机电一体化系统，它是集机械元件和电子元件于一体的复合系统。
　　信息技术驱使机械系统在不同程度上利用数据库，连洗衣机和其他消费品也用上了数据库驱动系统。这样，对机电一体化的系统设计方法的探索、成型和系统集成以及并行工程设计和控制的实施日显重要。此外，光学也进入了机电一体化，产生了“光机电一体化”的新领域。
　　进入90年代，通信技术进入了机电一体化，机器可像机器人系统那样遥控和虚拟现实多媒体等技术紧密联系的计算机控制的网络化机电一体化日益普及。有些机电一体化机械可两用，有的在性能上更是多用途的，尤其是微传感器和执行器技术的发展，和半导体技术以光刻为基础的方法以及和传统机电一体化微型化方法的结合，开创了以精密工程和系统集成为特点的机电一体化新分支“微机电一体化”。虽然微加工方法尚未成熟，但将逐渐成为集成控制系统的一个组成部分。之后，机电一体化随着自动化技术的发展而日益发展，稳步进入了21世纪

1.光机电一体化.一般的机电一体化系统是由传感系统、能源系统、信息处理系统、机械结构等部件组成的.因此,引进光学技术,实现光学技术的先天优点是能有效地改进机电一体化系统的传感系统、能源(动力)系统和信息处理系统.光机电一体化是机电产品发展的重要趋势. 二、机电一体化的发展进程


2.自律分配系统化——柔性化.未来的机电一体化产品,控制和执行系统有足够的“冗余度”，有较强的“柔性”，能较好地应付突发事件，被设计成“自律分配系统”。在自律分配系统中，各个子系统是相互独立工作的，子系统为总系统服务，同时具有本身的“自律性”，可根据不同的环境条件作出不同反应。其特点是子系统可产生本身的信息并附加所给信息，在总的前提下，具体“行动”是可以改变的。这样，既明显地增加了系统的适应能力(柔性)，又不因某一子系统的故障而影响整个系统。

3.全息系统化——智能化。今后的机电一体化产品“全息”特征越来越明显，智能化水平越来越高。这主要收益于模糊技术、信息技术(尤其是软件及芯片技术)的发展。除此之外，其系统的层次结构，也变简单的“从上到下”的形势而为复杂的、有较多冗余度的双向联系。

4.“生物一软件”化—仿生物系统化。今后的机电一体化装置对信息的依赖性很大，并且往往在结构上是处于“静态”时不稳定，但在动态(工作)时却是稳定的。这有点类似于活的生物：当控制系统(大脑)停止工作时，生物便“死亡”，而当控制系统(大脑)工作时，生物就很有活力。仿生学研究领域中已发现的一些生物体优良的机构可为机电一体化产品提供新型机体，但如何使这些新型机体具有活的“生命”还有待于深入研究。这一研究领域称为“生物——软件”或“生物——系统”，而生物的特点是硬件(肌体)——软件(大脑)一体，不可分割。看来，机电一体化产品虽然有向生物系统化发展趋，但有一段漫长的道路要走。

5.微型机电化——微型化。目前，利用半导体器件制造过程中的蚀刻技术，在实验室中已制造出亚微米级的机械元件。当将这一成果用于实际产品时，就没有必要区分机械部分和控制器了。届时机械和电子完全可以“融合”，机体、执行机构、传感器、CPU等可集成在一起，体积很小，并组成一种自律元件。这种微型机械学是机电一体化的重要发展方向。

二、典型的机电一体化产品

机电一体化产品分系统(整机)和基础元、部件两大类。典型的机电一体化系统有：数控机床、机器人、汽车电子化产品、智能化仪器仪表、电子排版印刷系统、CAD／CAM系统等。典型的机电一体化元、部件有：电力电子器件及装置、可编程序控制器、模糊控制器、微型电机、传感器、专用集成电路、伺服机构等。这些典型的机电一体化产品的技术现状、发展趋势、市场前景分析从略。

三、我国发展“机电一体化”面临的形势和任务

机电一体化工作主要包括两个层次：一是用微电子技术改造传统产业，其目的是节能、节材，提高工效，提高产品质量，把传统工业的技术进步提高一步；二是开发自动化、数字化、智能化机电产品，促进产品的更新换代。

 (一)我国“机电一体化”工作面临的形势

1. 我国用微电子技术改造传统工业的工作量大而广，有难度

2. 我国用机电一体化技术加速产品更新换代，提高市场占有率的呼声高，有压力。

3. 我国用机电一体化产品取代技术含量和附加值低，耗能、耗水、耗材高，污染、扰民产品的责任重，有意义。在我国工业系统中，能耗、耗水大户，对环境污染严重的企业还占相当大的比重。近年来我国的工业结构、产品结构虽然几经调整，但由于多种原因，成效一直不够明显。这里面固然有上级领导部门的政出多门问题，有企业的“故土难离”“死守故业”问题，但不可否认也有优化不出理想的产业，优选不出中意的产品问题。上佳的答案早就摆在了这些企业的面前，这就是发展机电一体化，开发和生产有关的机电一体化产品。机电一体化产品功能强、性能好、质量高、成本低，且具有柔性，可根据市场需要和用户反映时产品结构和生产过程做必要的调整、改革，而无须改换设备。这是解决机电产品多品种、少批量生产的重要出路。同时，可为传统的机械工业注入新鲜血液，带来新的活力，把机械生产从繁重的体力劳动中解脱出来，实现文明生产。

另外，从市场需求的角度看，由于我国研制、开发机电一体化产品的历史不长，差距较大，许多产品的品种、数量、档次、质量都不能满足需求，每年进口量都比较大，因此亟需发展。

(二) 我国“机电一体化”工作的任务

我国在机电一体化方面的任务可以概括为两句话：一句话是广泛深入地用机电一体化技术改造传统产业；另一句话是大张旗鼓地开发机电一体化产品，促进机电产品的更新换代。总的目的是促进机电一体产业的形成、为我国产业结构和产品结构调整作贡献。

总之，机电一体化技术既是振兴传统机电工业的新鲜血液和源动力，又是开启我国机电行业产品结构、产业结构调整大门的钥匙。

四、我国发展“机电一体化”的对策

(一)加强统筹安排，协调发展计划

目前，我国从事“机电一体化”研究开发及生产的单位很多。各自都有一套自己的发展策略。各单位的计划由于受各自立足点、着眼点的限制，难免只考虑局部利益，各主管部门的有关计划和规划，也有统一考虑不足，统筹安排不够的问题，同时缺少综观全局的有权威性的发展计划和战略规划。因此，建议各主管部门责成有关单位在进行深入调查研究、科学分析的基础上，制定出统管全局的“机电一体化”研究、开发、生产计划和规划，避免开发上重复，生产上撞车!

(二)强化行业管理，发挥“协会”作用

目前，我国“机电一体化”较热，而按目前的行业划分方法和管理体制，“政出多门”是难哆的。因此，我国有必要明确一个“机电一体化”行业的统管机构，根据目前国家政治体制改革和经济体制改革的精神，以及机电一体化行业特点，我们建议，尽快加强北京机电一体化协会的建设，赋予其行业管理职能。“协会”要进一步扩大领导机构——理事会的代表层面和复盖面，要加强办公室、秘书处的建设；要通过其精明干练的办事机构、经济实体，组织“行业”发展计划、战略规划的拟制；指导行业布点布局的调整，进行发展突破口的选择，抓好重点工程的试点和有关项目的发标、招标工作……

(三)优化发展环境、增大支持力度

优化发展环境指通过宣传群众，造成一种社会上下、企业内外都重视、支持“机电一体化”发展的氛围，如尽快为外商到我国投资发展“机电一体化”产业提供方便；尽可能为兴办开发、生产机电一体化产品的高新技术企业开绿灯；尽力为开发、生产机电一体化产品调配好资源要素等。

增大支持力度，在技术政策上，要严格限制耗电、耗水、耗材高的传统产品的发展，对未采用机电一体化技术落后产品限制强制淘汰；大力提倡用机电一体化技术对传统产业进行改造，对有关机电一体化技术对传统产业乾地改造，对有关技术开发、应用项目优先立项、优先支持，对在技术开发、应用中做出贡献的单位领导、科技人员进行表彰奖励等。

 (四)突出发展重点，兼顾“两个层次”

机电一体化产业复盖面非常广，而我们的财力、人力和物力是有限的，因此我们在抓机电一体化产业发展时不能面面俱到、平铺直叙，而应分清主次，大胆取舍，有所为，有所不为。要注意抓两个层次上的工作。第一个层次是“面上”的工作，即用电子信息技术对传统产业进行改造，在传统的机电设备上植入或嫁接上微电子(计算机)装置，使“机械”和“电子”技术在浅层次上结合。第二个层次是“提高”工作，即在新产品设计之初，就把“机械”与“电子”统一起来进行考虑，使“机械”与“电子”密不可分，深度结合，生产出来的新产品起码正做到机电一体化。



        第二章  电动机的发展及工作原理

一、电动机技术发展及现状
　　电机是利用电磁感应原理工作的机械。随着生产的发展而发展的，反过来，电机的发展又促进了社会生产力的不断提高。从19世纪末期起，电动机就逐渐代替蒸汽机作为拖动生产机械的原动机，一个多世纪以来，虽然电机的基本结构变化不大，但是电机的类型增加了许多，在运行性能，经济指标等方面也都有了很大的改进和提高，而且随着自动控制系统和计算机技术的发展，在一般旋转电机的理论基础上又发展出许多种类的控制电机，控制电机具有高可靠性﹑好精确度﹑快速响应的特点，已成为电机学科的一个独立分支。
　　它应用广泛，种类繁多。性能各异，分类方法也很多。电机常用的分类方法主要有两种：一种是按功能用途分，可分为发电机，电动机，﹑压器和控制电机四大类。电动机的功能是将电能转换成机械能，它可以作为拖动各种生产机械的动力，是国民经济各部门应用最多的动力机械，也是最主要的用电设备，各种电动机消耗的电能占全国总发电量的60%~70%。另一种分类方法是按照电机的结构或转速分类,可分为变压器和旋转电机.根据电源电流的不同旋转电机又分为直流电机和交流电机两大类.交流电机又分为同步电机和异步电机.
　　在现代化工业生产过程中，为了实现各种生产工艺过程，需要各种各样的生产机械。拖动各种生产机械运转，可以采用气动，液压传动和电力拖动。由于电力拖动具有控制简单﹑调节性能好﹑耗损小﹑经济，能实现远距离控制和自动控制等一系列优点，因此大多数生产机械都采用电力拖动。
　　按照电动机的种类不同，电力拖动系统分为直流电力拖动系统和交流电力拖动系统两大类。
　　纵观电力拖动的发展过程，交，直流两种拖动方式并存于各个生产领域。在交流电出现以前，直流电力拖动是唯一的一种电力拖动方式，19世纪末期，由于研制出了经济实用的交流电动机，致使交流电力拖动在工业中得到了广泛的应用，但随着生产技术的发展，特别是精密机械加工与冶金工业生产过程的进步，对电力拖动在起动，制动，正反转以及调速精度与范围等静态特性和动态响应方面提出了新的，更高的要求。由于交流电力拖动比直流电力拖动在技术上难以实现这些要求，所以20世纪以来，在可逆，可调速与高精度的拖动技术领域中，相当时期内几乎都是采用直流电力拖动，而交流电力拖动则主要用于恒转速系统。

虽然直流电动机具有调速性能优异这一突出特点，但是由于它具有电刷与换向器（又称整流子），使得他的故障率较高，电动机的使用环境也受到了限制（如不能在有易爆气体及尘埃多的场合使用），其电压等级，额定转速，单机容量的发展也受到了限制。所以，在20世纪60年代以后，随着电力电子技术的发展，半导体交流技术的交流技术的交流调速系统得以实现。尤其是70年代以来，大规模集成电路和计算机控制技术的发展，为交流电力拖动的广泛应用创造了有利条件。诸如交流电动机的串级调速，各种类型的变频调速，无换向器电动机调速等，使得交流电力拖动逐步具备了调速范围宽，稳态精度高，动态响应快以及在四象限做可逆运行等良好的技术性能，在调速性能方面完全可与直流电力拖动媲美。除此之外，由于交流电力拖动具有调速性能优良，维修费用低等优点，因此它今后将广泛应用于各个工业电气自动化领域中，并逐步取代直流电力拖动而成为电力拖动的主流。
　　经历了100多年的技术发展，电动机自身的理论基本成熟。随着电工技术的发展，对电能的转换、控制以及高效使用的要求越来越高。电磁材料的性能不断提高，电工电子技术的广泛应用，为电动机的发展注入了新的活力。
　　未来电动机将会沿着单位功率体积更小、机电能量转换效率更高、控制更灵活的方向继续发展。一批"巨无霸"电机、一批"光怪陆奇"电机将同时展现在世人眼前。
　　                二、电动机工作原理
　　目前较常用的主要是交流电动机，它可分为两种：1、三相异步电动机。2、单相交流电动机。第一种多用在工业上，而第二种多用在民用电器上。下面以三相异步电动机为例介绍其基本工作原理。起来，形成一个笼型的闭合绕组。定子三相绕组可接成星形，也可以接成三角形。
　　综上分析可知，三相异步电动机转动的基本工作原理是：
　　（1） 三相对称绕组中通人三相对称电流产生圆形旋转磁场。
　　（2） 转子导体切割旋转磁场感应电动势和电流；
　　（3） 转子载流导体在磁场中受到电磁力的作用，从而形成电磁转距，驱使电动机转子转动。
　　             三：电动机的运行维护
　　（一） 电动机启动前的准备
　　为了保证电动机正常安全地启动，一般启动前应作好下述准备：
　　（1） 检查电源是否有电，电压是否正常，若电源电压过高或过低，都不宜启动。
　　（2） 启动器是否正常，如零部件有无损坏，使用是否灵活，触头接触是否良好，接线是否正确、牢固等。
　　（3） 熔丝规格大小是否合适，安装是否牢固，有无熔断或损伤。
　　（4） 电动机接线板上接头有无松动或氧化。
　　（5） 检查传动装置，如皮带轻紧是否合适，连接是否牢固，联轴器的螺丝、销子是否紧固等。
　　（6） 传动电动机转子和负载机械的转轴，看其转动是否灵活。
　　（7） 检查电动机及启动电器外壳是否接地，接地线有无断路，接地螺丝是否松动、脱落等。
　　（8） 搬开电动机周围的杂物并清除机座表面灰尘、油垢等。
　　（9） 检查负载机械是否妥善地作好了启动准备。
　　（10） 对正常运行中的绕线式电动机，应经常观察电动机滑环有无偏心摆动现象；观察滑环的火花是否发生异常现象。滑环上碳刷是否要更换。
　　（二） 启动时应注意的问题
　　（1） 接通电源后，如果电动机不转，应立即切断电源，绝不能迟疑等待，更不能带电检查电动机发故障，否则将会烧毁电动机和发生危险。
　　（2） 启动时应注意观察电动机、传动装置、负载机械的工作情况，以及线路上的电流表和电压表的指示，若有异常现象，应立即断电检查，待故障排除后，载行启动。
　　（3） 利用手动补偿器或手动星三角启动器启动电动机时，特别要注意操作顺序。一定要先将手柄推到启动位置，待电动机转速稳定后再拉到运转位置，防止误操作造成设备和人身事故。
　　（4） 同一线路上的电动机不应同时启动，一般应由大到小逐台启动以免多太电动机同时启动，线路上电流太大。电压降低过多，造成电动机启动困难引起线路故障或使开关设备跳闸。
　　（5） 启动时，若电动机的旋转方向反了，应立即切断电源，将三相电源线中的任意两相互换一下位置，即可改变电动机转向。

　（三） 电动机运行中的监视
　　电动机在运行时，值班工作人员可以通过仪表和感觉器官监视其运行情况，以便及早发现问题，减少或避免故障的发生。
　　1． 监视电动机的温度
　　电动机正常运行时会发热，使电动机温度升高，但不应超出允许的限度。如果电动机负载过大，使用环境温度过高，通风不畅或运行中发生故障，就会使其温度超出允许限度，导致绕组过热烧毁，因此电动机温度的高低是反映电动机运行的主要标志，在运行中经常检查。判断电动机是否过热，可以用以下方法：
　　（1） 凭手的感觉：如果以手接触外壳，没有烫手的感觉，说明电动机温度正常；如果手放上去烫得马上缩回来，说明电动机已经过热。
　　（2） 在电动机外壳上滴2~3滴水，如果只冒热气没有声音，则说明电动机没有过热，如果水滴急剧汽化同时伴有"咝咝"声，说明电动机已经过热。
　　（3） 判别电动机是否过热的准确方法还是用温度计测量。
　　发现电动机过热应该立即停车检查，等查明原因，排除故障后再行使用。
　　2． 监视电动机的电流
　　一般容量较大的电动机应装设电流表，随时对其电流进行监视。若电流大小或三相电流不平衡超过了允许值。应立即停车检查。容量较小的电动机一般不装电流表，但也经常用钳形表测量。
　　3． 监视电动机的电压
电动机的电源上最好装设一只电压表和转换开关，以便对其三相电源、压进行监视。电动机的电源电压过高、过低或三相电压不平衡，特别是三相电源缺相，都会带来不良后果。如发现这种情况应立即停车，待查明原因，排除故障后再使用。
　　4． 注意电动机的振动、响声和气味
　　电动机正常运行时，应平稳、轻快、无异常气味和响声。若发生剧烈振动，噪音和焦臭气味，应停车进行检查修理。
　　5． 注意传动装置的检查
　　电动机运行时要随时注意查看皮带轮或联轴器有无松动，传动皮带是否有过紧、过松的现象等，如果有，应停车上紧或进行调整。
　　6． 注意轴承的工作情况
　　电动机运行中应注意轴承声响和发热情况。若轴承声音不正常或过热，应检查润滑情况是否良好和有无磨损。
　　7． 注意交流电动机的滑环或直流电动机的换向器火花
　　电动机运行中，电刷与换向器或滑环之间难免出现火花。如果所发生的火花大于某一规定限度，尤其是出现放电性的红色电弧火花时，将产生破坏作用，必须及时加以纠正。

（四） 电动机的定期检查和保养
　　为了保证电动机正常工作，除了按操作规程正确使用，运行过程中注意监视和维护外还应进行定期检查和保养。间隔时间可根据电动机的类型、使用环境决定。主要检查和保养项目如下：
　　（1） 及时清除电动机机座外部的灰尘、油泥，如使用环境灰尘较多，最好每天清扫一次。
　　（2） 经常检查接线板螺丝是否松动或烧伤。
　　（3） 定期测量电动机的绝缘电阻，若使用环境比较潮湿更应经常测量。
　　（4） 定期用煤油清洗轴承并更换新油（一般半年更换一次），换油时不应上满，一般占油腔的1/2~1/3，否则，容易发热或甩出，油要从一面加人，可以把没有清洗干净的杂质，从另一面挤出来。
　　（5） 定期检查启动设备，看触头和接线有无烧伤，氧化，接触是否良好等。
　　（6） 绝缘情况的检查。绝缘材料的绝缘能力因干燥程度不同而异，所以保持电动机绕组的干燥是非常重要的。电动机工作环境潮湿、工作间有腐蚀性气体等因素的存在，都会破坏电动机的绝缘。最常见的是绕组接地故障即绝缘损坏，使带电部分与机壳等不应带电的金属部分相碰，发生这种故障，不仅影响电动机正常工作。还会危及人身安全。所以电动机在使用中，应经常检查绝缘电阻，还要注意查看电动机机壳接地是否可靠。
　　（7） 除了按上述几项内容对电动机定期维护外，运行一年后要大修一次。大修的目的在于，对电动机进行一次彻底、全面的检查、维护，增补电动机缺少、磨损的元件，彻底清除电动机内外的灰尘、污物，检查绝缘情况，清洗轴承并检查其磨损情况。
　　             四：结论
　　电动机在我国的经济建设中担当着重要的角色，随着我国加入WTO后，我国电动机行业所面临的国际社会的巨大竞争压力和挑战日益加剧。从节约能源，保护环境出发，高效率电动机是目前国际发展的趋势。这样看来，推广中国的高效率电动机是非常有必要的。但是在日常使用过程中如何去维护好，其影响可见一斑。本文着重从电动机的技术发展及现状、工作原理、运行维护进行了初略的探讨和分析，希望能给正在或即将从事电动机工作的人士一些帮助。

致谢

三年的读书生活在这个季节即将划上一个句号，而于我的人生却只是一个逗号，我将面对又一次征程的开始。三年的求学生涯在师长、亲友的大力支持下，走得辛苦却也收获满囊，在论文即将付梓之际，思绪万千，心情久久不能平静。 伟人、名人为我所崇拜，可是我更急切地要把我的敬意和赞美献给一位平凡的人，我的指导老师。我不是您最出色的学生，而您却是我最尊敬的老师。您治学严谨，学识渊博，思想深邃，视野雄阔，为我营造了一种良好的精神氛围。授人以鱼不如授人以渔，置身其间，耳濡目染，潜移默化，使我不仅接受了全新的思想观念，树立了宏伟的学术目标，领会了基本的思考方式，常常让我有“山重水复疑无路,柳暗花明又一村”。

感谢我的爸爸妈妈，焉得谖草，言树之背，养育之恩，无以回报，你们永远健康快乐是我最大的心愿。在论文即将完成之际，我的心情无法平静，从开始进入课题到论文的顺利完成，有多少可敬的师长、同学、朋友给了我无言的帮助，在这里请接受我诚挚谢意！

这三年中还得到众多老师的关心支持和帮助。在此，谨向老师们致以衷心的感谢和崇高的敬意

同时也感谢学院为我提供良好的做毕业设计的环境。

最后再一次感谢所有在毕业设计中曾经帮助过我的良师益友和同学，以及在设计中被我引用或参考的论著的作者。

参考文献

1.《机床数控系统的发展趋势 》 黄勇 陈子辰 浙江大学

2.《中国机械工程》

3.《数控机床及应用》作者：李佳
